OpenCV的基本数据结构及示例

OpenCV中强大的Mat类型大家已经比较熟悉了。这里梳理一些在工程中其他经常用到的几种基本数据类型。包括：

Vec

Scalar

Point

Size

Rect

RotatedRect

1. Vec类

1.1 基本概念

Vec是一个模板类，主要用于存储数值向量。

1.2 用法

（1）可用它来定义任意类型的向量

Vec<double, 8> myVector; // 定义一个存放8个double型变量的向量

（2）使用[]访问Vec向量成员

myVector[0]=0;

（3）可使用以下预定义的类型

typedef Vec<uchar, 2> Vec2b;
typedef Vec<uchar, 3> Vec3b;
typedef Vec<uchar, 4> Vec4b;
typedef Vec<short, 2> Vec2s;
typedef Vec<short, 3> Vec3s;
typedef Vec<short, 4> Vec4s;
typedef Vec<int, 2> Vec2i;
typedef Vec<int, 3> Vec3i;
typedef Vec<int, 4> Vec4i;
typedef Vec<float, 2> Vec2f;
typedef Vec<float, 3> Vec3f;
typedef Vec<float, 4> Vec4f;
typedef Vec<float, 6> Vec6f;
typedef Vec<double, 2> Vec2d;
typedef Vec<double, 3> Vec3d;
typedef Vec<double, 4> Vec4d;
typedef Vec<double, 6> Vec6d;

（4）Vec支持的运算如下：

	v1 = v2 + v3
	v1 = v2 - v3
	v1 = v2 * scale
	v1 = scale * v2
	v1 = -v2
	v1 += v2
	v1 == v2, v1 != v2
	norm(v1) (euclidean norm)

1.3 示例代码

（1）向量定义与元素的访问

// Vec
     cv::Vec<double, 8>  myVector;
     for(int i=0; i<myVector.rows;i++)
          myVector[i] = i;
     cout<<"myVector= "<<myVector<<endl;
     cout<<"myVector[0]= "<<myVector[0]<<endl;
     cout<<"myVector[3]= "<<myVector[3]<<endl;

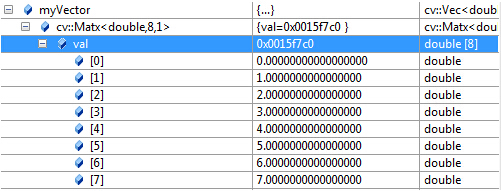

运行结果：

（2）基本运算

	cv::Vec<int, 6> v1,v2,v3;
        	for(int i=0; i<v2.rows;i++){ //v2.rows返回向量v2的行数
                   	v2[i] = i;
                   	v3[i] = i+1;
       		 }

         v1 = v2 + v3;
         cout<<"v2       = "<<v2<<endl;
         cout<<"v3       = "<<v3<<endl;
         cout<<"v1=v2+v3= "<<v1<<endl;
         cout<<"v1=v2*2  = "<<v2*2<<endl;
         cout<<"v1=-v2   = "<<-v2<<endl;
         cout<<"v1==v2   = "<<(v1==v2)<<endl;
         cout<<"v1!=v2   = "<<(v1!=v2)<<endl;
         cout<<"norm(v2)= "<<norm(v2)<<endl;

运行结果：

2. Scalar类

2.1 基本概念

Scalar是一个从Vec类引出的模板类，是一个可存放4个元素的向量，广泛用于传递和读取图像中的像素值。

2.2 用法

可使用[]访问Scalar值。或使用如下方式定义BGR三个通道的值。

cv:: Scalar( B, G, R )

2.3 示例代码

（1）cv::Scalar结构

cv::Scalar myScalar;
	myScalar = cv::Scalar(0,255,0);
	cout<<"myScalar = "<<myScalar<<endl;
	system("pause");

运行结果：

（2）读取彩色图像像素值

彩色图像的每个像素对应三个部分：RGB三个通道。因此包含彩色图像的cv::Mat类会返回一个向量，向量中包含三个8位的数值。OpenCV为这样的短向量定义了一种类型，即我们上述的cv::Vec3b。这个向量包含三个无符号字符(unsigned character)类型的数据。

OpenCV存储通道次序为：蓝色、绿色、红色即BGR。
因此，访问彩色像素中元素的方法如下：

cv::Mat pImg = cv::imread("Lena.jpg",1);
	if(!pImg.data)
		return 0;
	int x = 100, y = 100;
	cv::Scalar pixel=pImg.at<Vec3b>(x,y);
	cout<<"B chanel of pixel is = "<<pixel.val[0]<<endl;
	cout<<"G chanel of pixel is = "<<pixel.val[1]<<endl;
	cout<<"R chanel of pixel is = "<<pixel.val[2]<<endl;
	system("pause");

运行结果：

3. Point类

3.1 基本概念

常用于表示2维坐标(x,y)。

3.2 用法

（1）图像坐标

对图像而言，我们可以这样定义：

cv::Point pt;
pt.x = 10;
pt.y = 8;

或者

cv::Point pt =  Point(10, 8);

或者

cv::Point pt(10,8);

（2）或使用如下预定义：

typedef Point_<int> Point2i;
typedef Point2i Point;
typedef Point_<float> Point2f;
typedef Point_<double> Point2d;

（3）基本运算

pt1 = pt2 + pt3;
pt1 = pt2 - pt3;
pt1 = pt2 * a;
pt1 = a * pt2;
pt1 += pt2;
pt1 -= pt2;
pt1 *= a;
double value = norm(pt); // L2 norm
pt1 == pt2;
pt1 != pt2;

3.3 示例代码

（1）设置坐标点

// Point
	cv::Point pt;
	pt.x = 278;
	pt.y = 269;
	//或者
	//cv::Point  pt (278,269);
	cv::Scalar pix = pImg.at<Vec3b>(pt);
	cout<<"pix("<<pt.x<<","<<pt.y<<") = "<<pix<<endl;

运行结果：

（2）各类运算

cv::Point pt1(10,20);
	cv::Point pt2(2,3);
	cout<<"pt1     = "<<pt1<<endl;
	cout<<"pt2     = "<<pt2<<endl;
	cout<<"pt1+pt2 = "<<pt1+pt2<<endl;
	cout<<"pt1+=pt2= "<<(pt1+=pt2)<<endl;
	cout<<"pt1-pt2 = "<<pt1-pt2<<endl;
	cout<<"pt2*2   = "<<pt2*2<<endl;

运行结果：

4. Size类

4.1 基本概念

模板类Size可表示一幅图像或一个矩形的大小。它包含宽、高2个成员：width , height还有一个有用的面积函数area()。

4.2 用法

cv::Size size(int w, int h);
//或者
cv::Size size;
size.width = w;
size.height = h;

4.3 示例代码

// Size
	cv::Size size1(6,3);
	cv::Size size2;
	size2.width = 4;
	size2.height = 2;
	cv::Mat mat1(size1,CV_8UC1,cv::Scalar(0));
	cv::Mat mat2(size2,CV_8UC3,cv::Scalar(1,2,3));
	cout<<"mat1 = "<<endl<<mat1<<endl;
	cout<<endl<<"mat2 = "<<endl<<mat2<<endl;
	system("pause");

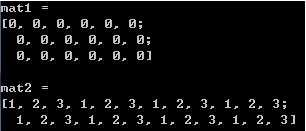

运行结果：

5. Rect类

5.1 基本概念

Rect是另一个用于定义2维矩形的模板类。它由两个参数定义：

矩形左上角坐标: (x,y)
矩形的宽和高: width, height

Rect可以用来定义图像的ROI区域。

5.2 用法

cv::Rect rect(x, y, width, height);

5.3 示例代码

// Rect
	cv::Mat pImg = imread("Lena.jpg",1);
	cv::Rect  rect(180,200,200,200);//(x,y)=(180,200),w=200,height=200
	cv::Mat  roi = cv::Mat(pImg, rect);
	cv::Mat  pImgRect = pImg.clone();
	cv::rectangle(pImgRect,rect,cv::Scalar(0,255,0),2);
	cv::imshow("original image with rectangle",pImgRect);
	cv::imshow("roi",roi);
	cv::waitKey();

运行结果：

6. RotatedRect类

6.1 基本概念

最后一个基本数据类是一种特殊的矩形称为RotatedRect。这个类通过中心点，宽度和高度和旋转角度来表示一个旋转的矩形。

6.2 用法

旋转矩形类的构造函数：

RotatedRect(const Point2f& center, const Size2f& size, float angle);

参数：

center：中心点坐标Point2f类型
size：矩形的宽度和高度，Size2f类型
angle：顺时针方向的旋转角度（单位°），float类型

6.3 示例代码

//RotatedRect
	cv::Point2f center(100,100);
	cv::Size2f size(100,50);
	float angle = 45;// try 10, 30, 45

	RotatedRect rRect(center, size,  angle);
	cv::Mat image(200,200,CV_8UC3,cv::Scalar(0));

	Point2f vertices[4];
	rRect.points(vertices);
	for (int i = 0; i < 4; i++)
		line(image, vertices[i], vertices[(i+1)%4], Scalar(0,255,0));

	Rect brect = rRect.boundingRect();
	rectangle(image, brect, Scalar(255,0,0));

	imshow("rectangles", image);
	waitKey(0);

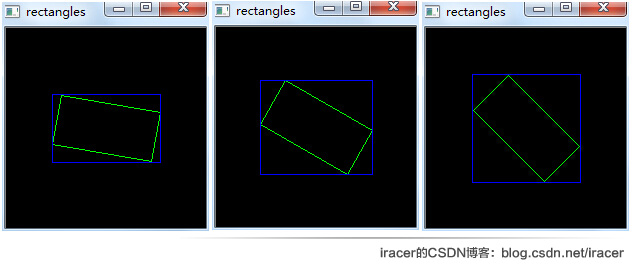

运行结果：
