paraview and python

ParaView通过Python提供了丰富的脚本支持。

此支持作为ParaView客户端（ParaView）、启用MPI的批处理应用程序（pvbatch）、ParaView python客户端（pvpython）或任何其他启用python的应用程序的一部分提供。使用Python，用户和开发人员可以访问名为Server Manager的ParaView引擎。

注意：服务器管理器Server Manager是一个库，旨在使构建分布式客户机-服务器应用程序变得容易。

本文简要介绍了ParaView的Python接口。您还可以访问Python recipes以获取一些示例。

Quick Start-a Tutorial

Getting Started

要开始与服务器管理器Server Manager交互，必须加载“simple”模块。

只要PYTHONPATH中有必要的文件，就可以从任何python解释器加载该模块。这些文件是位于paraview二进制目录中的共享库和paraview目录中的python模块：paraview/simple.py、paraview/vtk.py等。

您还可以使用pvpython（用于单机或客户机/服务器执行）、pvbatch（用于非交互、，分布式批处理）或使用ParaView客户机从Tools | python shell调用python shell来执行python脚本。使用这些时不必设置PYTHONPATH。

本教程将使用python集成开发环境IDLE。PYTHONPATH设置为：

/Users/berk/work/paraview3-build/lib:/Users/berk/work/paraview3-build/lib/site-packages

请注意，根据您的生成配置，*.libs文件可能不在“lib”下，而是在其子文件夹之一（如“lib/Release”或“lib/Debug”）下。在这些情况下，请添加*.libs所在的正确文件夹：

/Users/berk/work/paraview3-build/lib/Release:/Users/berk/work/paraview3-build/lib/site-packages

您可能还需要设置path变量以搜索共享库（即Windows上的path和Unix/Linux/Mac上的LD_LIBRARY_PATH）。相应的LD_LIBRARY_PATH路径为：

 /Users/berk/work/paraview3-build/lib (/Users/berk/work/paraview3-build/bin for versions before 3.98)

（对于paraview的调试版本，在WindowsXP下，将PATH和PYTHONPATH环境变量都设置为包含${build}/lib/debug和${build}/lib/site包以使其工作。）

名词解释

python解释器

解释器（英语：Interpreter），又译为直译器，是一种电脑程序能够把高级编程语言一行一行直接转译运行。解释器不会一次把整个程序转译出来，只像一位“中间人”，每次运行程序时都要先转成另一种语言再作运行，因此解释器的程序运行速度比较缓慢。它每转译一行程序叙述就立刻运行，然后再转译下一行，再运行，如此不停地进行下去。

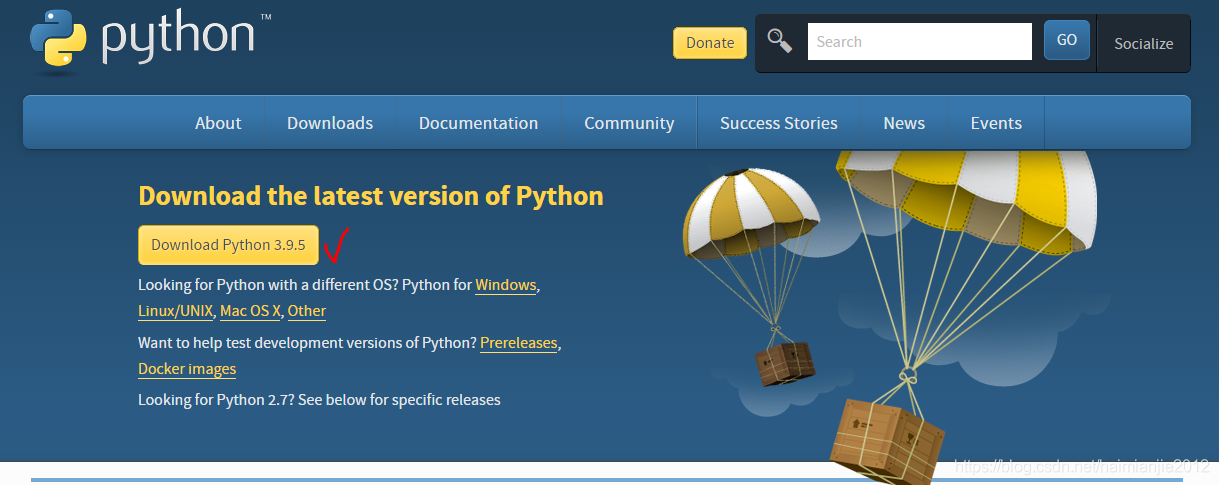

Python的下载网站：Python官网http://www.python.org

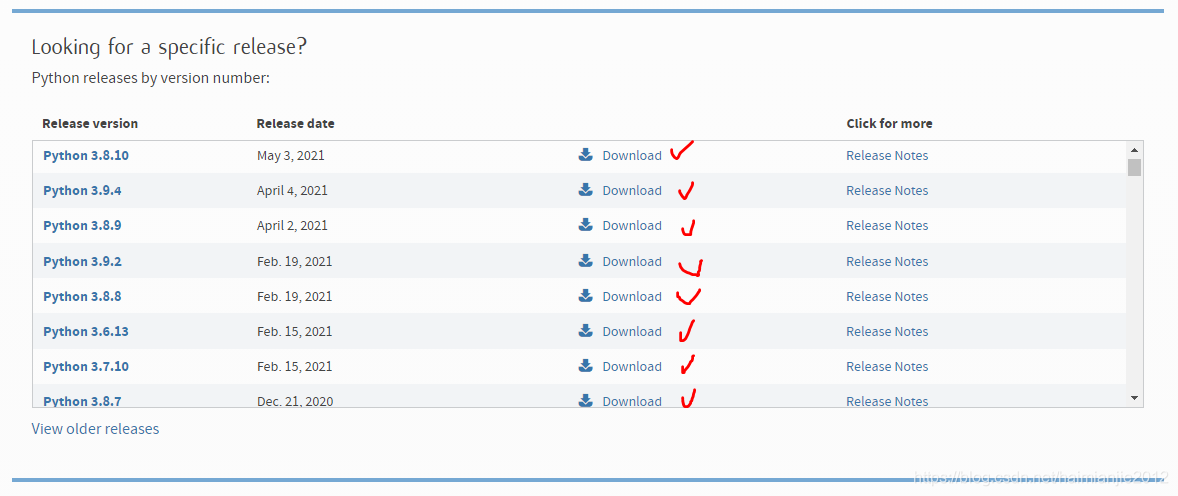

红色线打钩的都是python解释器。

PYTHONPATH

PYTHONPATH是Python搜索路径，默认我们import的模块都会从PYTHONPATH里面寻找。

使用PYTHONPATH环境变量，在这个环境变量中输入相关的路径，不同的路径之间用逗号(英文的！)分开，如果PYTHONPATH 变量还不存在，可以创建它！

路径会自动加入到sys.path中，而且可以在不同的python版本中共享，是一个较为方便的方法。

Python中的PYTHONPATH环境变量 – geeklove – 博客园 (cnblogs.com)

Creating a Pipeline

这个简单的模块包含许多函数来实例化源、过滤器和其他相关对象。您可以从ParaView的联机帮助（从“帮助”菜单或此处）获取此模块可以创建的对象列表：http://paraview.org/OnlineHelpCurrent/)

从创建圆锥体对象开始：

cone = Cone()

您可以使用help（）获取一些有关cone对象的文档。

help(cone)

help将提供完整的属性列表。检查resolution属性设置为什么：

print(cone.Resolution)

您可以增加resolution，如下所示：

cone.Resolution = 32

或者，我们可以在创建对象时指定resolution的值：

cone = Cone(Resolution=32)

在构造过程中，可以使用关键字参数为任意数量的属性赋值：也可以更改中心。

print(cone.Center)
cone.Center = [1, 2, 3]

向量属性（如此属性）支持设置和检索单个元素以及切片（元素范围）：

cone.Center[0:2] = [2, 4]

接下来，对圆锥体应用收缩过滤器：

shrinkFilter = Shrink(cone)
print(shrinkFilter.Input)

此时，如果您对获取有关收缩过滤器输出的一些信息感兴趣，可以强制它更新（这也将导致cone源代码的执行）。有关ParaView使用的VTK需求驱动管道模型详细信息，请参阅VTK书籍之一。

shrinkFilter.UpdatePipeline()
print(shrinkFilter.GetDataInformation().GetNumberOfCells())
print(shrinkFilter.GetDataInformation().GetNumberOfPoints())

稍后我们将更详细地介绍DataInformation类。

Rendering

现在已经创建了一个小管道，渲染结果。在场景中输出渲染算法需要两个对象：表示和视图。表示法负责获取数据对象并将其呈现在视图中。视图负责管理渲染上下文和表示的集合。默认情况下，“Simple”创建视图。表示对象是使用Show（）自动创建的。

Show(shrinkFilter)
Render()

paraview.simple Module

Simple模块是paraview的一个组件，它使用Python在Server Manaer服务器管理器C++库的顶部编写。它的目的是使用Python更容易地创建ParaView数据分析和可视化管道。这个简单的模块可以从运行在多个应用程序中的Python解释器加载。

pvpython:pvpython应用程序与ParaView应用程序套件一起分发，是ParaView服务器的Python客户机。它支持交互式执行和批处理执行。

pvbatch:pvbatch应用程序也是与ParaView应用程序套件一起分发的，是一个Python应用程序，设计用于在分布式服务器上运行批处理脚本。当用MPI编译ParaView时，pvbatch可以作为MPI程序启动。在这种模式下，第一个节点将加载一个指定为命令行参数的Python脚本，并在所有节点上使用特殊的内置连接执行它。此应用程序不支持交互式执行。

paraview:Python脚本可以使用从Tools | Python shell调用的Python shell从paraview客户端运行。pythonshell支持交互模式以及从文件加载脚本。

外部Python解释器：如果配置了正确的环境，任何支持Python的应用程序都可以加载paraview.simple模块。为此，您要么在sys.path中的某个位置安装paraview Python模块（包括正确的共享库），要么将PYTHONPATH设置为指向正确的位置。

Overview

paraview.simple模块包含几个设计为Python友好的Python类，以及从C++服务器管理器库包装的所有类。以下部分介绍了此模块的用法，偶尔也介绍了较低级别的paraview.servermanager模块。

Connecting to a Server

ParaView可以在两种模式下运行：独立模式和客户机/服务器模式，其中服务器通常是可视化集群。在本节中，我们将讨论在客户机/服务器模式下使用ParaView时如何建立到服务器的连接。如果您使用的是ParaView图形界面，则应该使用“文件”菜单中的“连接”来连接到服务器。如果您使用的是Python shell中的ParaView（而不是图形界面中的Python控制台），则需要使用servermanager.Connect（）来连接服务器。注意：不能从独立的Python shell连接到ParaView应用程序。只能连接到服务器。此方法接受四个参数，所有参数都有默认值。

def Connect(ds_host=None, ds_port=11111, rs_host=None, rs_port=11111)

连接到服务器（pvserver）时，仅指定前两个参数。这些是服务器名称（或IP地址）和端口号。

连接到数据服务器/渲染服务器对时，必须指定所有四个参数。前两个是数据服务器的主机名（或IP地址）和端口号，后两个是渲染服务器的主机名（或IP地址）和端口号。以下是一些示例：

# Connect to pvserver running on amber1 (first node of our test cluster)
# using the default port 11111
>>> Connect(‘amber1’)

# Connect to pvdataserver running on the amber cluster, pvrenderserver
# running on Berk’s desktop
>>> Connect(‘amber1’, 12000, ‘kamino’, 11111)

Note: Connect() will return None on failure. To be safe, you should check the return value of Connect().

Getting Help

您可以使用Python的内置帮助访问所有Proxy代理类型的文档。

>>> help(paraview.simple.Cone)
Help on function CreateObject in module paraview.simple:

CreateObject(*input, **params)
    The Cone source can be used to add a polygonal cone to the 3D scene. The output of the
    Cone source is polygonal data.

要获得完整的文档，必须创建一个实例。

>>> c = Cone()
>>> help(c)

此文档是从服务器管理器配置文件自动生成的。它与ParaView“帮助”菜单下的类文档以及以下内容相同：http://paraview.org/OnlineHelpCurrent/. 除了本文档和联机帮助之外，还有一些有用的文档来源：

The ParaView Guide: http://www.kitware.com/products/paraviewguide.html

The ParaView Wiki: http://paraview.org/Wiki/ParaView

The ParaView source documentation: http://www.paraview.org/doc/

如果您有兴趣了解更多关于PARAVIEW基础的可视化工具包，请访问 http://vtk.org.

Proxies and Properties

Proxies

VTK服务器管理器设计使用代理设计模式（有关详细信息，请参阅Erich Gamma、Richard Helm、Ralph Johnson和John Vlissides的设计模式：可重用面向对象软件的元素）。引用维基百科的话：“代理，最普遍的形式，是一个类作为另一个事物的接口。另一个事物可能是任何东西：网络连接、内存中的大对象、文件或其他昂贵或不可能复制的资源”。

对于服务器管理器Server Manager，Proxy对象充当一个或多个VTK对象的代理。大多数情况下，这些vtk 对象都是分布到服务器节点的服务器端对象。

proxy对象允许您与这些vtk对象进行交互，就好像您可以直接访问它们、操纵它们并获取有关它们的信息一样。创建可视化管道时，将创建代理proxy而不是VTK对象。

>>> sphereSource = vtk.vtkSphereSource() # VTK-Python script

>>> sphereSourceP = Sphere() # ParaView script

代理还提供一个接口来修改它维护的对象的属性。例如,instead of：

>>> sphereSource.SetCenter(1.0, 1.0, 0.0)

you can write the following:

>>> sphere.Center = [1.0, 1.0, 0.0]

管道对象代理被创建时，它将被设置为活动对象。也可以将对象设置为活动对象。这相当于在管道浏览器中单击对象。

>>> c = Cone()
<paraview.servermanager.Cone object at 0xaf73090>
>>> GetActiveSource()
<paraview.servermanager.Cone object at 0xaf73090>
>>> Shrink()
<paraview.servermanager.Shrink object at 0xb4f8610>
# Make the cone active
>>> SetActiveSource(c)

在处理通过图形界面或通过加载状态创建的对象时，能够搜索现有的管道对象非常有用。为此，可以使用GetSources（）和FindSource（）。GetSources（）返回（name，id）对象对的字典。由于多个对象可以具有相同的名称，（name，id）对唯一地标识对象。FindSource（）返回给定名称的对象。如果有多个同名对象，则返回第一个对象。

要删除管道对象，需要使用delete（）函数。仅仅让Python变量超出范围并不足以删除对象。按照下面的例子：

# Delete the cone source
>>> Delete(c)
# To fully remove the cone from memory, get rid of the
# variable too
>>> del c

如果不使用Python变量保存管道对象代理构造函数返回的值，则需要执行以下操作来删除对象：

Cone() # not: c = Cone()
# to delete this object:
# First, delete its entry in the ParaView's pipeline GUI or call Delete(FindSource("Cone1"))
# Then, this is needed:
import gc
gc.collect()
