这个问题其实很容易说明白,画原理图的时候,器件稍微一多,导线就免不了要交叉,有的时候,我们希望导线只是在图上面看着相交,实际的线路并没有联通,有的时候,我们确实是希望某两根线在交点处导通。这两种情况在图上看来都是导线相交,如何区分呢?

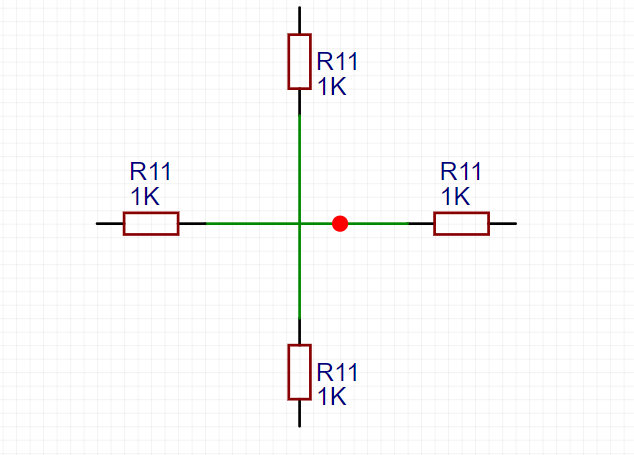

左面的图:导线的交点没有红点,两根导线不联通
右面的图:导线的交点有一个红点,两根导线是联通的,中间的这个红点叫做节点,用鼠标点选它的画,右上角会出现属性,可以改大小和颜色。
这个节点是怎么画出来的?
画线的时候,在两条导线的交叉处停顿就会出现节点,不想要节点可以不在导线相交处停顿。目前还不支持删除节点,但是实际上拖动节点可以移除它。有兴趣可以试一试拖动节点,会产生其他的线段,让两根线从联通状态转变为非联通状态。
一般情况下,画线的时候,两根线段端点重合的时候不会出现节点,它会自动连成了一根新的线段,如果这两根线段出现交叉,或者一个线段的端点是另外一个线段的中部,那么会出现节点。
其他的节点问题可以看看这个:
立创eda学习笔记二十五:绘制原理图的电气网络(绘制导线,使用节点)_创世纪GENESIS-CSDN博客
导线节点

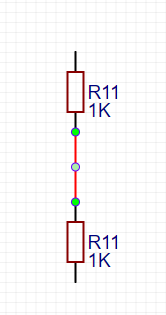

点击导线的时候,可以看见导线上的节点,其中白色的是虚拟节点,绿色的是真实节点,拖动虚拟节点可以生成真实节点,右键删除线段的时候是删除真实节点之间的线段。
可以这么理解:两个真实的节点定义了一个线段(几何两点确定一条线段),它们的中点是一个虚拟节点,虚拟并非实体节点(真实节点),不能像真实节点那样进行删除操作,但是可以移动它。
