【上】PDV国家标准：三维产品数据应用新纪元-卡核

工业领域数字化转型深化，国产化替代加速推进，以三维产品数据为核心的数字模型成为数字样机关键载体，围绕装备全生命周期与制造企业全价值链应用场景的数据贯通、数据交换、数据安全的标准及规范至关重要。

2024年，《三维产品数据可视化应用格式规范》国家标准的颁布与执行，将成为中国制造/建造行业工业软件开发应用领域的重大事件，为包括自主工业软件开发商、系统集成商和最终用户在内的所有产业贡献者和参与者，提供全新的机遇和体验。

本文详细探讨《三维产品数据可视化应用格式规范（Three Dimensional Product Data Visualization Application Format）》（以下简称PDV国家标准）的技术内涵、核心特性及其在工业界的广泛应用。

一、PDV国家标准的诞生背景

PDV国家标准由国家电子文件管理部际联席会议（以下简称国电联办）提出，并由国家密码管理局归口管理，作为国家基础电子文件格式，体现了其在国家战略层面的重要性以及对工业数据安全的核心禀赋。PDV国家标准的编制得到了中国电子技术标准化研究院（TC28）、中国标准化研究院（TC159）的双重加持，北京圜晖科技有限公司领衔发起草案与研制申报，主要参与人包括金航数码科技有限责任公司（航空工业信息技术中心）、北京数码大方科技股份有限公司、广联达科技股份有限公司、广州中望龙腾软件股份有限公司、北京机械工业自动化研究所有限公司、北京达美盛软件股份有限公司等工业软件研发领域龙头企业，确保了PDV国家标准在制定过程中充分汲取中国制造/建造领域的实践经验，紧密贴合中国实际应用需求，为中国新质生产力筑基、强基。

图 1 标准基本情况

二、PDV国家标准的技术架构与数据结构

PDV国家标准遵循严谨的设计原则，构建了高效、精确且结构化的三维产品数据存储和交换格式。其文件结构由顺序存储的二进制格式构成，包含文件头、索引表和数据块三部分。每个文档对象在文件内具有唯一ID标识，确保数据的唯一性和可追溯性。内建的19类数据对象精准定义了各类数据要素，充分考虑了行业差异和应用场景的多样性，支持企业根据实际需求进行数据对象扩展和自定义。

图 2 PDV文件结构

图 3 数据对象类别

三、PDV国家标准在工业界的验证应用

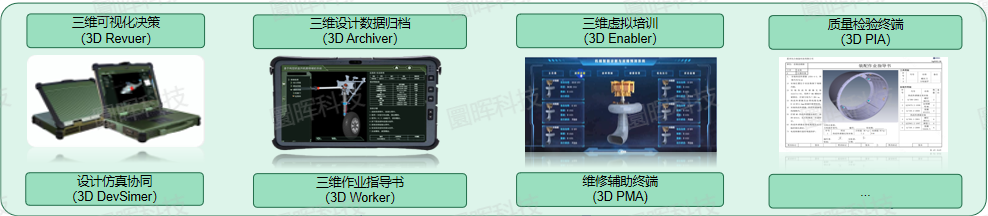

PDV国家标准采用了全新的标准建设路径，目前已经在国防军工、电力能源、冶金钢铁、汽车轨交等高端装备制造业得到广泛验证应用。PDV数据在设计、仿真与制造之间的高效协同、三维数字化工艺、三维作业指导书、三维数字模型归档等方面，确保了产品数据的安全、精简、合规存储与便捷使用。此外，PDV国家标准还在数字化交付、培训手册制作、现场检验、数字化规程等领域发挥了重要作用。尤其值得一提的是，PDV国家标准与中国自主版式文件格式OFD结合，大大拓展了OFD应用领域，创新性地推出了面向制造业的3D OFD格式，获得国家档案局、工信部等权威机构的认可与推广，填补了中国版式文件的重要空白，正在进行新的OFD/Engineer的国家标准研制。

四、PDV国家标准的持续验证与完善

PDV国家标准的制定并非一蹴而就，而是经历了严谨的项目策划、技术验证、标准草案、讨论审议、征求意见、审查、批准和发布等一系列流程。

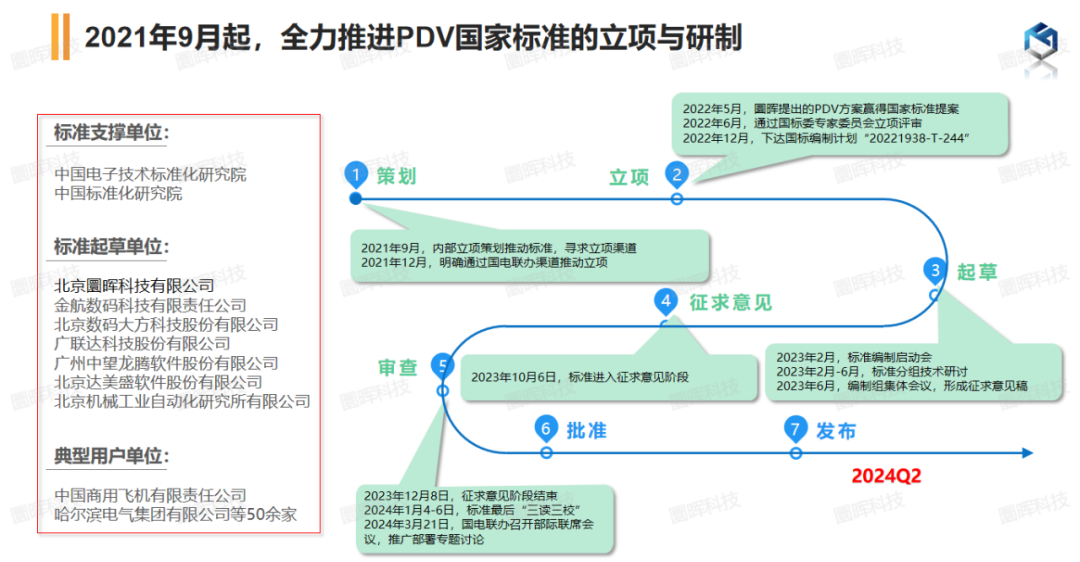

北京圜晖科技有限公司于2021年9月完成了标准工作的内部立项策划，经过国电联办立项评审、国标委编制计划下达、编制启动会、分组技术研讨等阶段，最终于2023年6月形成征求意见稿，历时33个月，尤其在疫情期间的坚持和努力可谓艰辛。在此过程中，参与PDV国家标准制定的各方积极征求行业意见，在深化验证中不断修正和完善标准内容，确保其符合中国制造业实际需求并具有行业前瞻性。

为了保持PDV国家标准的先进性和适用性，标准制定者持续跟踪国际标准动态，如JT、PRC、STEP AP242等，并密切关注国内相关标准和技术实践的发展，通过对比分析，汲取精华，以保持PDV国家标准在全球三维产品数据标准体系中的竞争力。同时，标准的实施与验证是一个持续的过程，不断有用户反馈实际应用中遇到的问题和需求，这些反馈被及时纳入标准修订，以增强PDV国家标准的实用性与适应性。

PDV国家标准凭借其精密的数据结构设计、精准的几何数据保留、高效的文件压缩技术、灵活的数据组织方式以及广泛的工业应用案例，在推动工业数字化、智能化进程中发挥着不可或缺的作用，为提升我国工业软件自主能力和产业链安全提供了有力保障。

本节完，敬请期待下节~
