Lantek Flex3d 三维套料软件

3D CAD/CAM 软件系统，用于管材的设计、套料和切割。

1.简单, 灵活的设计

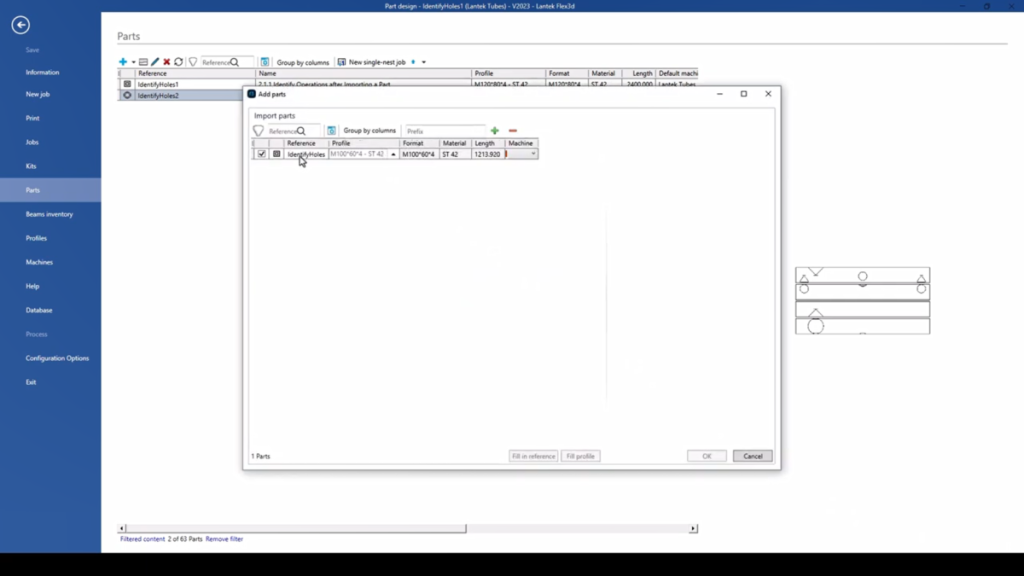

Lantek Flex3D Tubes  支持如SAT和IGES的各种管材、型材的导入。让3D设计变得简单直观，能显示最终在机器中切割的设计轮廓结果。

通过系统参数设置，用户可更改以前所做的任何操作值，包括更改每个管件的初始参数（增长、缩短、直径变化）。

设计阶段完成后，用户可以模拟优化管件（套料）和切割头遵循的路径。软件将直接生成NC程序，将优化结果发送至机床。

2.技术特性

显示预期真实结果
显示管件的精确形状并模拟3D设计和整个过程，从而减少误差。
可使用缩放、查看和旋转控件，轻松操作和编辑设计。
用户可根据需求创建标准管件。
除了圆柱形、矩形和三角形管件，还能通过2D轮廓来设计所需要的管件类型。
可设计或导入所需的几何图形，在2D设计选项中用于创建任何类型的修改方式。
Lantek Flex3D Tubes 与 Lantek的管理系统, Lantek Manager 和 Lantek Integra 完全集成。

3.设计选项

可以在管材的任一末端加工完全或部分的斜面。
可通过任意角度投射在管件上任何点的一侧或两侧来创建任何类型的轮廓（圆形、方形、三角形等）
复制和操作的各种选项（线性、圆形、网格）

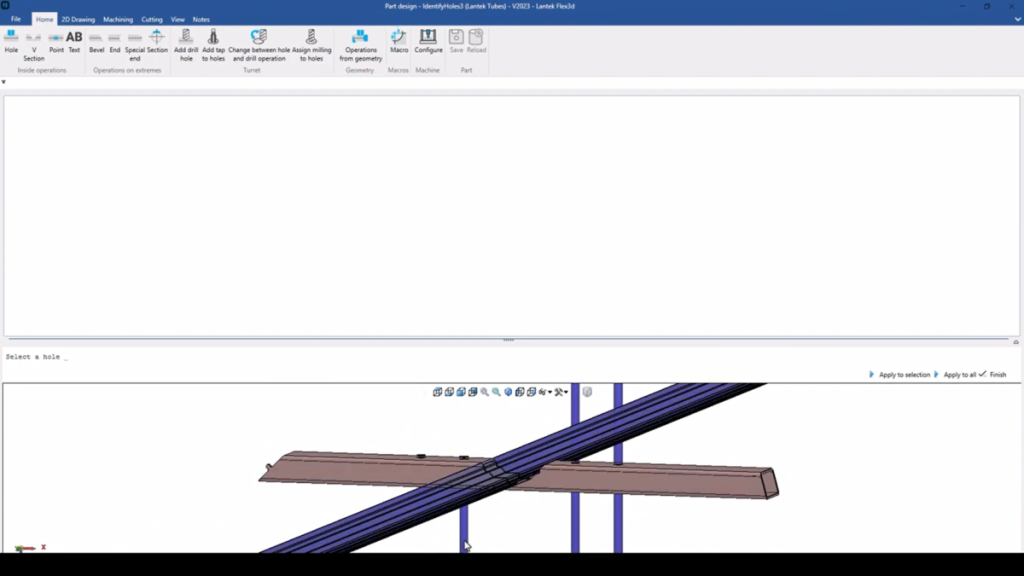

通过简单计算两个管道之间的交叉点，可视化识别和处理重叠
可将2D几何投影在管件表面上

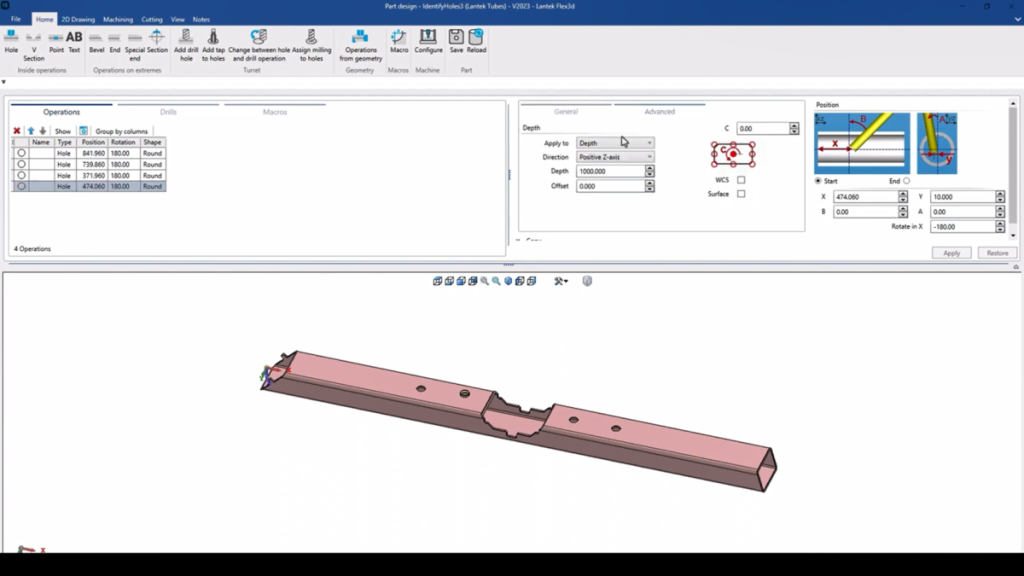

在操作列表中随时检查和修改数据

4.管件的优化与切割

Lantek Flex3D Tubes 自动导入仓库数据和计算供应需求，让用户获得最优质的NC代码和管件。其他特点包括：

余料管理
仓储和再次使用
自动，半自动和3D手动套料
自动或手动创建引导入和引导出线
支持不同轴数的机床
支持2D和3D的多功能环境

5.CNC 模拟与生成

Lantek Flex3D Tubes 可以模拟管材上加工的切割工具和路径，如果用户认可模拟路径，Lantek Flex3D Tubes 会为每个机床自动生成NC代码。并且在同一环境中，整合设计和后处理的相关信息。Lantek Flex3D Tubes 提供完全交互式模拟：逐步、快进、倒带、暂停和重启。

适用于激光，水刀切割五轴机床的自动编程CAD/CAM软件系统。

1.技术特性

支持格式: SAT, IGES, VDA, STEP, Parasolid, CATIA, SolidWorks, Solid Edge, Inventor, NX and ProE (Creo Elements)
可与Lantek Expert共享一个通用的机床和材料数据库
自动检测零件的切割轮廓和厚度
零件可放置到工作台上的任意位置
可以根据轮廓或同一轮廓内的部分来设置不同的切割质量
可以改变各个点的切割头位置
导入、导出和微连接/标签
快速自动或手动调整
模拟完整的工作环境：零件、工作台、支架等

2.自动创建零件支架

Lantek Flex3D 5x 可自动创建零件支架，将零件正确地放置在工作台上。以零件在工作台上的位置和高度为基础，系统提供一个可修改的零件支架参数，用户可以决定需要多少支架能将零件固定在适当位置。

当适合的网格参数确定后，Lantek Flex3D 5x 为零件定位在工作台上生成所需的实体。在生成支架时会自动计算切割的轮廓，因此不会干扰切割头或任何待切割的轮廓。与需在机床上先验证程序相比，节省了更多的时间。

零件支架能修改为3D模式，零件支架的设计和位置可以在任何加工阶段进行修改或重新计算生成。

3.加工编程

Lantek Flex3D 5x 可自动检测所有零件的切割轮廓，允许自动或半自动加工这些轮廓。用户可以选择应用于每个轮廓的质量。无论3D CAD设计数据是在哪里创建的，都会生成自动加工序列和模型智能。因此，Lantek Flex3D 5x 可以直接根据设计数据来生产，消除潜在错误。

加工后，系统可模拟整个工作环境。软件和后处理器包含有关机床和切割头的3D模型信息，Lantek Flex3D 5x 允许修改整个切割方向。切割向量也可以修改、删除或插入到轮廓线上的任意点，从而防止切割头多余的动作。

用于设计、套料和切割标准型材的CAD/CAM软件系统。

1.简便灵活的设计

Lantek Flex3D Steelwork 包括2D和3D设计，CNC轮廓自动编程，能与第三方结构设计软件和ERP集成，控制成本和提高投资回报率。与Lantek Flex3D Steelwork 系统集成,  使3D CAD/CAM 设计和切割标准型材（ I, U, L, H, T, 和圆管或方管等）更加方便。3D套料软件的自动和半自动功能充分利用了材料，并通过防碰撞技术优化CNC代码，从而在各种机床上（如：钻孔、冲切、打标、攻丝、火焰切割和等离子切割设备）进行安全高效的切割操作。

这是一个集设计、制造和生产管理于一体的高度灵活模块。使公司能更高效地工作、按时交货、控制成本并实现盈利目标。

2.技术特性

Lantek Flex3D Steelwork 是一个包含数据库的系统。省去了客户重复输入型材或管材信息。该系统的参数化技术允许用户选择基本部分，然后修改尺寸。因此可以全面管理多个配置文件产品和现有的材料。

尽管Lantek Flex3D Steelwork 是一个独立的产品，但与Lantek Manager 和Lantek Integra 管理软件系统（MES/ERP）集成可以达到效率最大化。此集成包括销售报价阶段（任务或项目）,订单和成产流程：物料需求，供应管理，采购和成本控制。该系统提供完整的可追溯性。

3.DSTV, SAT 和 CAM 导入器

Lantek Flex3D Steelwork 可以导入主流钢结构CAD系统输出的DSTV,SAT和CAM文件。系统将DSTV,SAT和CAM文件转换为Lantek Flex3D的自有格式，用户也可以灵活修改。此外，模块还可以导入文件的各种属性，例如材料，数量和厚度– 一切都让切割过程变得更加简单。

4.设计选项

Lantek Flex3D Steelwork 除了钻孔、剪切、标记和锯等基本操作外，该系统还可以利用从Lantek 2D 模块和DXF等格式的文件导入的几何形状创建切割操作。Lantek Flex3D Steelwork 允许如下操作:

在型材（翼板及/或腹板）上执行自动和半自动钻孔、攻丝和铰孔等操作。
自动和半自动切割操作（等离子切割、火焰切割、锯或剪切）。
自动化工具文字和轮廓标记操作（划线、轮廓标记、等离子）
切割宏，能够进行参数化操作，并驱动5或6轴切割头（斜面切割）
可对在型材上已完成的加工进行复制，便于对相关轮廓进行修改。

5.优化和型材切割

Lantek Flex3D Steelwork 可让用户获得最优化的外形路径，并为机床生成CNC文件。

系统能自动从仓库导入数据并计算供应需求。

Lantek Flex3D Steelwork 提供自动检测和控制冲突以及手动修改工具。

为方便用户，还能生成相关的报告和流程表单。

6.切割型材模拟

Lantek Flex3D Steelwork 可模拟不同成形操作，如，钻孔、冲切、切割头和工作区，如果用户认可模拟结果，Lantek Flex3D Steelwork 会自动生成机床NC文件，并且用户可在相同环境中查看此数据。可模拟所有的加工操作和切割头的运动轨迹。当发生碰撞时，用户可停止模拟并修正轨迹。

用户可以在模拟期间查看型材所有的切割参数，并且同时执行缩放、移动、旋转和不同轴定位操作。在模拟过程中，还可以分步、向前或向后模拟查看。

允许为钣金CAD设计自动展开并加载至Lantek Expert。它与SOLIDWORKS, Solid Edge, Autodesk Inventor

1.集成

在Lantek Flex3D Addins 里生成的零件和组件直接传输到 Lantek Manager和Lantek Integra 管理系统，与制造和管理流程集成，并用于Lantek Expert 系统的材料和加工优化流程。在两个系统之间， Lantek 提供完整的解决方案，包括3D零件设计，和生成不同类型机床的CNC。

2.Lantek 合作关系

1）SOLIDWORKS – Solution Partner

Lantek 已获得Solution Partner 的资格, 意味着Lantek Flex3D Addins 为钣金加工企业提供其感兴趣的功能来完善SOLIDWORKS 系统。

2）Solid Edge – Voyager Member

Lantek 已获得 Voyager Member 的资格, 意味着Lantek Flex3D Addins 为钣金加工企业提供其感兴趣的功能来完善Solid Edge 系统。

3）Autodesk Inventor – ADN Member

Lantek 已获得 ADN Member 的资格, 意味着Lantek Flex3D Addins 为钣金加工企业提供其感兴趣的功能来完善Autodesk Inventor 系统。

Autodesk Inventor是Autodesk, Inc.的注册商标。
