1. Introduction

OCCTTopoDS允许定义只包含显示数据的BRep体,如只包含边的显示数据:多段线;面的显示数据:网格,而不包含几何曲线和曲面。只包含显示数据的BRep体有时候很有用,如只需要显示一下而不对其做任何修改。但是OCC7.3.0版本之前是不支持这些显示数据的。这里说的不支持的意思是不支持显示数据的功能,如不能显示只包含显示数据的BRep体等等。

OCC7.3.0版本之后陆续想添加对只包含显示数据的BRep的支持,包括如下功能:

计算包围盒;

计算网格面积;

计算两个BRep之间的距离;

计算HLR(隐藏线消除);

相关的内容在其官网上,网址: https://tracker.dev.opencascade.org/view.php?id=28125



2. Display Mesh

OCC中支持的网格文件只有STL文件,在Draw Test Harness中提供了读取STL文件的命令readstl,命令参数如下图所示:

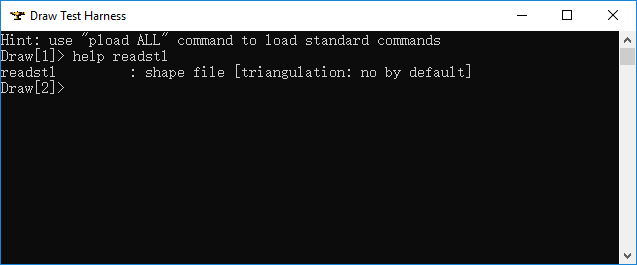

Figure 1. Draw readstl command

第一个参数shape是读取STL生成的BRep名称;

第二个参数fileSTL文件名;

第三个参数triangulation是可选参数,如果输入triangulation,则采用新的方式即直接生成网格;否则采用原来的方式,即将网格的每个三角形生成一个TopoDS_Face



下面将这些命令写在一个Tcl脚本文件中,把OCC数据data文件夹中的STL文件进行显示,

pload ALL

readstl s [pwd]/data/stl/bearing.stl triangulation

vdisplay s

下面对上述脚本进行解释。

第一行pload ALL是加载OCC所有的脚本命令;

第二行使用readstl命令,且设置成triangulation读取模式;

第三行是在三维视图窗口中显示读取的STL模型;



直接在Draw Test Harness中输入上述命令也可以,反正只有几行。或者把这几行命令保存成一个文件,再使用source命令来加载也可以。下面是在3D Viewer中显示读取的STL模型:

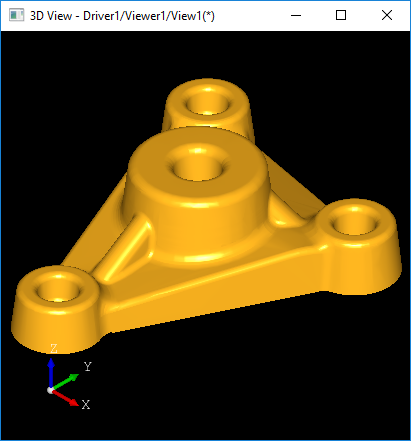

Figure 2. Shaded STL model in 3D Viewer

使用快捷键S/W来切换显示模式,S表示Shaded,是着色渲染模式;W表示Wireframe,是线框显示模式。下图为切换到线框显示模式的效果:

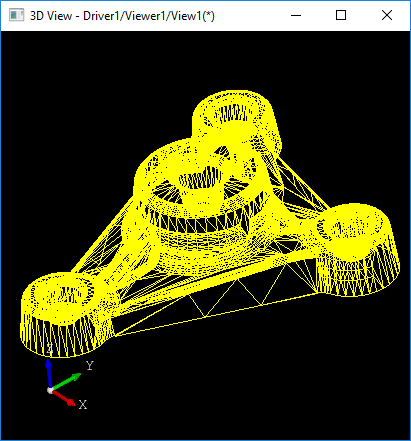

Figure 3. Wireframe STL model in 3D Viewer

从上图可知,采用直接显示网格的方式显示的STL模型在线框模式的时候,效果不是很理想。一般的三维软件对于这种网格的线框模式就是直接显示每个三角形。如下图所示:



Figure 4. Wireframe of the STL model

所以,如果有需要在OCC中显示STL模型的线框,则需要自己再作处理,可以选择一些边加到BRep体中,不一定像上图所示那样显示每一个网格三角形。

3. Source Code

根据原来介绍的通过Draw的命令查找其源实现的方法,找到readstl命令的源码在文件XSDRAWSTLVRML.cxx中,源码如下所示:

//=============================================================================
//function : readstl
//purpose  : Reads stl file
//=============================================================================
static Standard_Integer readstl(Draw_Interpretor& theDI,
                                Standard_Integer theArgc,
                                const char** theArgv)
{
  if (theArgc < 3)
  {
    theDI << \"wrong number of parameters\" << \"\\n\";
    return 1;
  }
  else
  {
    if (theArgc == 4 &&
        strcmp(\"triangulation\", theArgv[3]) == 0)
    {
      // Read STL file to the triangulation.
      Handle(Draw_ProgressIndicator) aProgress = new Draw_ProgressIndicator (theDI, 1);
      Handle(Poly_Triangulation) aTriangulation = RWStl::ReadFile (theArgv[2], aProgress);

      TopoDS_Face aFace;
      BRep_Builder aB;
      aB.MakeFace(aFace);
      aB.UpdateFace(aFace, aTriangulation);
      DBRep::Set(theArgv[1], aFace);
    }
    else
    {
      TopoDS_Shape aShape;
      Standard_DISABLE_DEPRECATION_WARNINGS
      StlAPI::Read(aShape, theArgv[2]);
      Standard_ENABLE_DEPRECATION_WARNINGS
      DBRep::Set(theArgv[1], aShape);
    }
  }

  return 0;
}

当使用选项triangulation时,采用新的读取STL函数得到网格数据,再用BRep体的底层函数生成一个TopoDS_Face,直接将网格数据aTriangulation设置在Face中。

当不使用选项triangulation时,还是采用老的方式来读取STL模型。老的方式读取速度慢,且将网格中每个三角形生成一个TopoDS_Face,占用大量内存,是效率不高的方式,所以标记为作废状态。开发者应尽量采用新的方式。



4. Conclusion

OCC7.3版本开始支持只包含显示数据的BRep体,这样只包含显示数据的BRep体可以直接显示,与原来的将网格数据中的每个三角形都生成TopoDS_Face的方式相比,将会大大提高显示效率。

因为网格数据中没有包含线框的信息,所以直接显示的网格模型切换到线框模式的效果不好,有时甚至不显示线框。



Figure 5 Propeller STL model

上图所示的STL螺旋桨模型切换到线线框模式后,就没有了。这时OCC的选择功能也不能使用,即选不中这个模型了。

如果要显示网格模型的线框,需要自己根据实际情况添加一些Edge以达到理想效果。
