SHIPFLOW 船舶水动力性能分析软件

制造商：FLOWTECH International AB
　　SHIPFLOW一款船舶水动力性能分析软件，它起源于一个长期的科研项目，由FLOWTECH 、瑞典船舶研究中心、查尔姆斯理工大学船舶学院共同研发完成。自1992年第一个版本问世以来，凭借高效实用等诸多优势，SHIPFLOW 在全世界范围内积累了众多的客户群体,包括顶尖的船舶设计公司，船厂，科研学术单位等等。 同时，SHIPFLOW与CAESES的结合能为船舶设计人员提供高效的优化设计平台。

主要功能及优势

1、结合CFD手段，高效计算船舶性能

现如今船舶初始设计的周期越来越短，很多备选方案往往需要在很短的时间内完成评估。一个行之有效的解决方案是采用势流理论来求解波形及兴波阻力，这种方法（XPAN）结果可靠而且速度很快。同时结合XBOUND薄边界层计算模块，还能考虑到船体表面的粘性作用。

XPAN：强大可靠的势流计算模块，可以处理线性及非线性的自由液面边界、一阶或高阶面元和奇点分布、升力及非升力势流、计算波浪，波阻，纵倾深沉及压力分布等；

XBOUND：利用动量积分方程求解船体表面的薄边界层，处理层流及湍流，小型横流近似。

2、 高级网格划分技术

划分高品质的网格是SHIPFLOW计算成败的关键。基于RANS方法的XCHAP粘流模块可以适应多种类型的船只，自动划分网格。在处理船体附体时，采用先进的重叠网格技术，极大地方便了附体的计算和优化，例如节能装置，轴，舵等；

XMESH和XGRID分别是XPAN和XCHAP的自动网格划分工具，读入Offsets为计算文件，支持STL或IGES输入模型格式，适用于单体，双体，三体和双尾鳍等多种船型。

3、波浪下的船体运动

MOTIONS是SHIPFLOW更新添加的用来计算船体运动的模块，它是完全非线性的势流求解器，可以高效计算规则波和不规则波下的船体运动状态和波浪增阻。

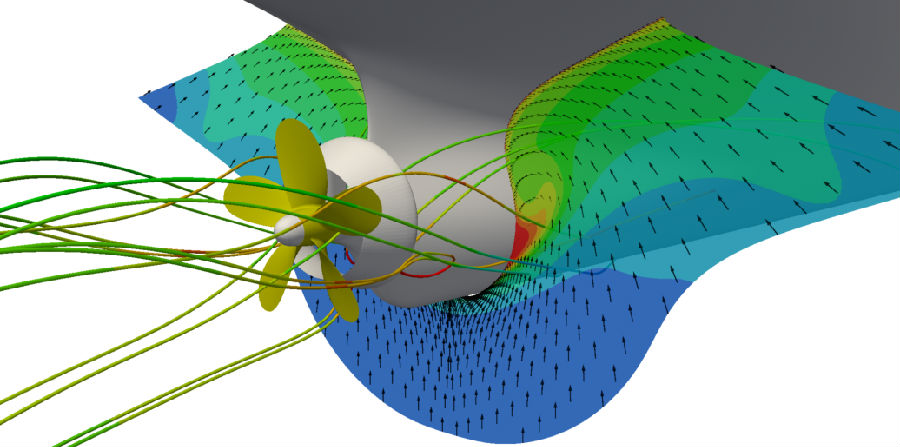

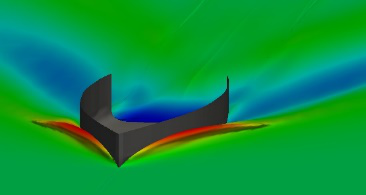

（XVOF模块计算Froude数1.2时的粘性自由液面）    （重叠网格技术进行自航状态下的节能附体优化）

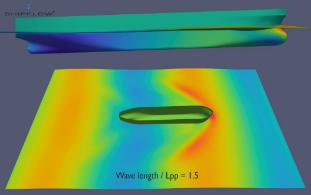

     （不规则波下的船体运动）                                           （ 对比实验和CFD计算的伴流结果）
