VirtualFlow

制造商:上海积鼎信息科技有限公司
VirtualFlow为上海积鼎信息科技有限公司自主开发的通用计算流体力学软件,具有领先的网格技术、丰富的多相流模型以及更多功能的拉格朗日粒子追踪方法,可以模拟单相、多相/多组分流动以及复杂流体(包含非牛顿流体、水合物),提供了面向工业用户的流体仿真解决方案,可用于石油&天然气、化工&过程工艺、环境&市政、水利&水务、汽车、通用机械等领域流体仿真分析。

软件功能:

1 前处理功能

  • 模型导入:支持STL格式的几何文件导入
  • 网格剖分:采用浸入表面网格技术(IST),将固体浸入网格区域内,自动识别流固边界,网格生成简便,网格质量高。此外,IST在处理刚体运动时,不需考虑动网格问题,避免了因网格负体积导致的计算发散。
  • 笛卡尔网格:固定的四边形或六面体网格,网格质量高。
  • 自定义网格加密:支持自定义区域加密、边加密以及块加密(BMR)。

2 后处理功能

  • 后处理功能:支持将计算结导出到Tecplot、Paraview

3 通用流体分析

  • 二维、二维轴对称、三维
  • 瞬态、稳态
  • 对流项:Hybrid(一阶中心/迎风格式)、Quick(三阶无界格式)、Central(二阶精度)、HLPA(二阶有界格式)。
  • 层流、湍流
  • 非牛顿流体:内置了粘塑性模型,包含宾汉流体、剪切稀化和触变性;粘弹性模型,包含Oldroyd-B流体模型、Giesekus流体模型和PTT流体模型。
  • 可压缩流体
  • 多相流模型
  • 相变模型
  • 热分析:具备自然对流、强迫换热以及共轭传热计算能力。

功能特色:

1 领先的IST网格技术

  • IST网格技术可实现固体浸入网格区域内自动识别流固边界,网格生成简便、质量高 ,并且针对分析需求可以对模型进行分块及局部加密,在保证精度的前提下,避免前处理部分大量重复性工作;
  • IST网格更加适合耦合传热计算;
  • IST网格更加适合运动物体计算。

2 丰富的多相流模型

  • 界面流问题,VirtualFlow 提供VOF、Level Set等模型;
  • 混合流问题,VirtualFlow 提供基于欧拉-欧拉体系的均相模型;
  • 离散相流体问题,VirtualFlow 提供欧拉-拉格朗日模型。

3 复杂流体模型

  • VirtualFlow 可满足非牛顿流体的计算需求,如石油化工领域常见的乳胶、水合物、沥青质等,提供了多种粘塑性和粘弹性流体模型。
  • VirtualFlow 水合物模型包括:生成模型、变异模型(轻碳至甲烷)、水合物形成中的释热模型、流变模型、分解模型、固体水合物融化模型。

4 拉格朗日粒子追踪

  • VirtualFlow具备更多功能的拉格朗日粒子追踪方法,包括耦合Langevin湍流扩散模型、稀相模型、密相模型、粒子旋转、马格纳斯升力等多种模型算法,使颗粒流模拟更加准确。

行业应用

石油&天然气

VirtualFlow具有完备的流体力学数值计算功能及独特的水合物模型,可模拟高密度比/高粘度比的多相流动过程。针对石油&天然气领域出现的多组分流动,VirtualFlow可进行大尺度二维/三维瞬态仿真,可应用于石油&天然气工程各个环节,包括:油气勘探开发、油气输运、关键设备和管道安全分析等。

化工&过程工艺

VirtualFlow 具有高性能流体仿真计算能力(包括单相/多相流动、复杂/简单流变性,涉及化学反应的流动计算模拟),可应用于化工工艺设计的仿真分析,包括流化床、填充床、冷却塔、搅拌器、分离器、吹塑成型工艺、颗粒磨损,以及制浆造纸工艺、医药制备工艺、食品加工等过程工艺仿真分析。



环境&市政

对于城市建筑群等几何模型面积大、建筑物数量多、模型复杂的问题,VirtualFlow 独特的IST网格技术可实现网格自动快速生成,节约前处理时间,可用于计算城市建筑群风场、桥梁安全分析、工业气体排放造成的城市污染扩散等。对于市政隧道,VirtualFlow 可用于计算分析隧道安全,例如冲击波在铁路隧道中的传播、铁路隧道火灾与烟雾传播。



水利&水务

对于界面流问题,VirtualFlow 内置的Level Set 方法可实现界面精确捕捉,针对洪水、泥石流、雪崩等自然灾害可进行模拟预测,可用于水利工程溢洪道设计仿真分析,以及蓄水、大坝溃坝计算模拟。VirtualFlow 可用于水处理仿真,包括传统的二次澄清、先进的活性粒子絮凝及臭氧化系统。

汽车行业

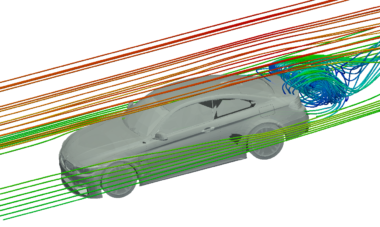

在汽车整车研发过程中,通常需要考虑空气动力学、发动机舱热管理、空调系统及乘员舱热舒适性等方面的问题。VirtualFlow可用于汽车外流场、车身积雪积灰、车辆涉水仿真分析,以及发动机舱热管理、乘员舱舒适性等计算仿真。
