PERA SIM.Emag电磁仿真

制造商：安世亚太科技股份有限公司
作为安世亚太通用仿真软件PERA SIM的核心模块之一,PERA SIM LEmag低频电磁仿真系统，提供了面向工业用户电磁学科的仿真计算能力，满足机电产品工程师的设计仿真需求。

　　PERA SIM.Emag是安世亚太自主开发的通用低频电磁仿真系统，能满足机电产品工程师的设计仿真需求，提供二维/三维的静电场、直流电场、交流电场、电瞬态场、静磁场、涡流场、瞬态电磁场求解功能，支持多物理场耦合，能准确地计算力、转矩、电容、电感、电阻和阻抗等参数。

　　PERA SIM.Emag具有完备的激励/边界条件，丰富的材料模型库，为电磁仿真提供常用非线性材料，包括导体、绝缘体、硬磁/软磁、各向异性等材料，支持用户自定义材料属性。

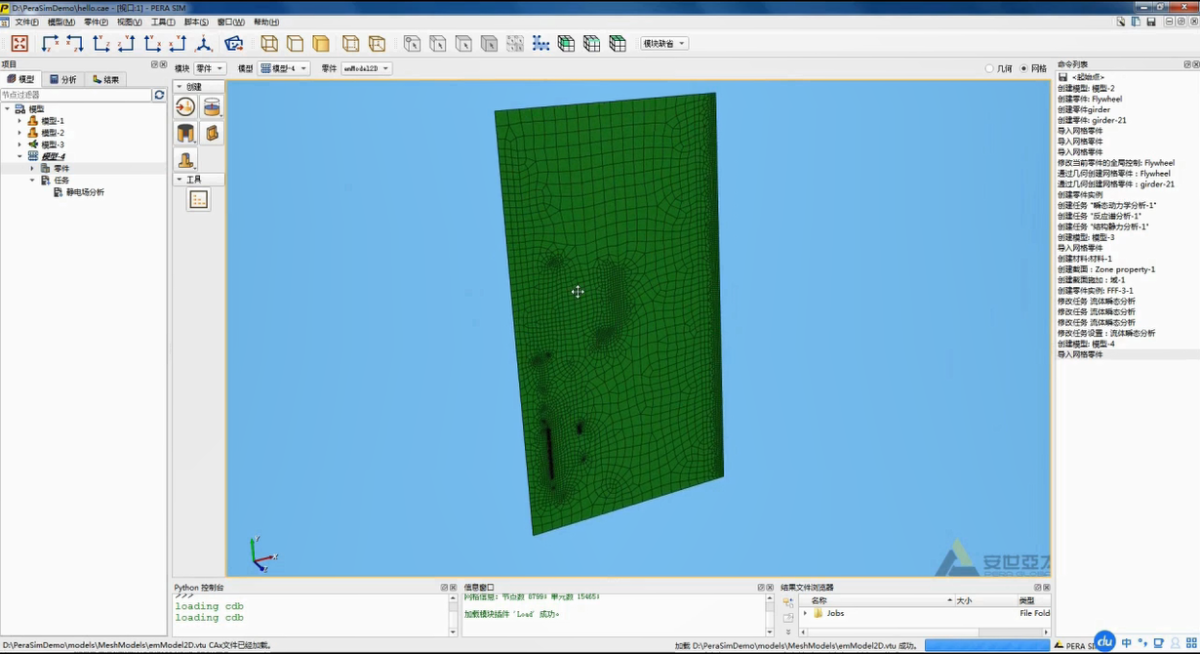

　　•成熟的软件架构、图形界面

　　PERA SIM.Emag基于插件架构，便于扩展。支持Windows、Linux等操作系统，支持国际化及包括中文的多语言。

　　•完备的前后处理功能

　　PERA SIM.Emag具有完备的前后处理功能，提供完备的激励/边界条件。

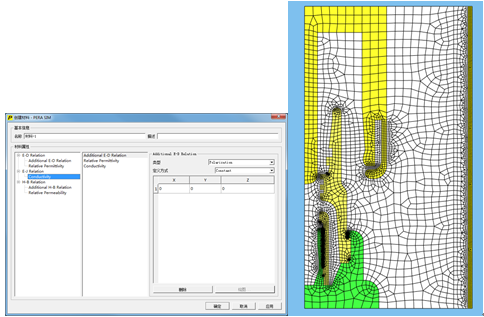

　　材料模型定义及模型不同区域不同材料的区分显示

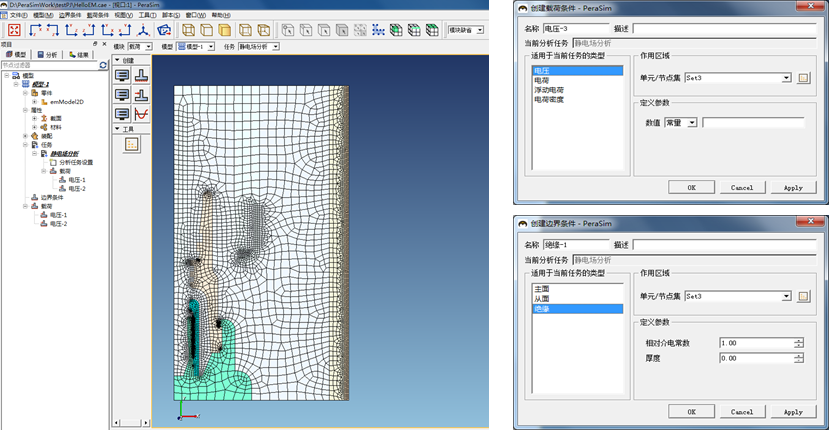

　　边界条件及激励设置

　　•二/三维静电场分析

　　静电场求解器依据介电常数、电位、电荷等物理量求解二/三维空间中的电位分布、电场强度分布和电位移矢量分布。

　　•二/三维交直流电场分析

　　交直流电场求解器以欧姆定律为基础，通过电压、电流和电阻率计算复杂导体直流电流和交流电流传到路径及其发热功率。

　　•二/三维瞬态场分析

　　瞬态场求解器适用于非线性涡流设备及任意波形的电压或电流输入的设备，在导电、导磁或导电导磁体中，计算随时间变化的磁场。

　　•二/三维静磁场分析

　　在线性（各向同性或者各向异性）或者非线性磁性材料条件下，静磁场求解器计算出在给定电流分布内部或者周围的静磁场。

　　•二/三维涡流场分析

　　涡流场求解器计算各向同性材料（磁材料，或导体，或导磁导电材料）模型中，分布在载流导体内和周围的时间-谐振场。

　　•二/三维瞬态电磁场分析

　　瞬态电磁场求解器用于计算随时间变化的电磁场相关物理量的变化规律，包括：磁感应强度、磁场强度、磁密或磁通量、电磁力等随时间发生的瞬态变化。

　　•高效并行

　　支持高效分布式并行计算。

　　功能特色：

　　•丰富的材料模型库

　　PERA SIM.Emag为电磁仿真提供常用非线性材料，包括导体、绝缘体、硬磁/软磁、各向异性等材料，支持用户自定义材料属性。

　　•丰富的CAD、CAE数据接口

　　PERA SIM.Emag的CAD、CAE数据接口支持IGES、STEP、STL等几何模型数据的导入，支持vtu，cas，msh，neu，cdb等网格模型数据的导入。

　　•多模型管理

　　PERA SIM.Emag支持多模型管理。一个项目文件中，支持多模型、支持多窗口渲染，从而方便处理复杂的仿真分析。

　　•实时自动录制Python脚本

　　用户在PERA SIM.Emag中的所有操作都能被实时自动录制为Python脚本代码。

　　•支持撤销/重做

　　软件所有改变内部数据的功能都支持撤销/重做，便于用户建模。

　　•强大的Python API接口

　　PERA SIM.Emag嵌入Python解释器，具有强大的Python API接口，便于自动化测试，软件定制及扩展灵活。

　　•可方便集成第三方求解器

　　PERA SIM.Emag的前后处理器与求解器解耦，支持使用Python灵活地集成各种求解器，不仅支持自己的求解器，也可集成第三方求解器。
