Simcenter Motorsolve

制造商：Siemens Digital Industries Software 西门子数字工业软件

MotorSolve 是用于感应电机、同步电机、永磁电机、开关磁阻、同步磁阻、无刷直流和直流有刷电机的完整设计和分析软件。电动机和发电机的设计人员可以使用此软件实现非常快速的电机原型开发。MotorSolve 将磁路法和有限元分析完美结合，能够既快速又准确地计算模型。

除了电机电气性能计算，MotorSolve 也提供电机温升计算，MotorSolve 支持的在自冷、风冷和液态冷却下的电机温升计算。

MotorSolve 支持电机计算类型:

快速建模

MotorSolve 将电机有限元分析中常见的分析步骤，比如网格细化和后处理集成在分析工具里面，无需用户额外处理这些操作。我们可以把 MotorSolve 比喻成带有单反内核的傻瓜式相机。

MotorSolve 提供两种电机建模方式:

1) 基于自带电机模板。MotorSolve 自带的电机模板基本涵盖了市场上常见的所有电机种类，用户只需对自带电机模板参数做修改即可得到所需设计的电机。

2) 通过 DXF 格式导入用户自定义定、转子尺寸。这种功能灵活地保证了 MotorSolve 计算更加复杂的电机类型。

电驱集成

MotorSolve 的另一大特色在于自身集成了不同电机驱动方式，能够针对不同的电机控制方法计算电机电气性能。MotorSolve 集成

结果处理

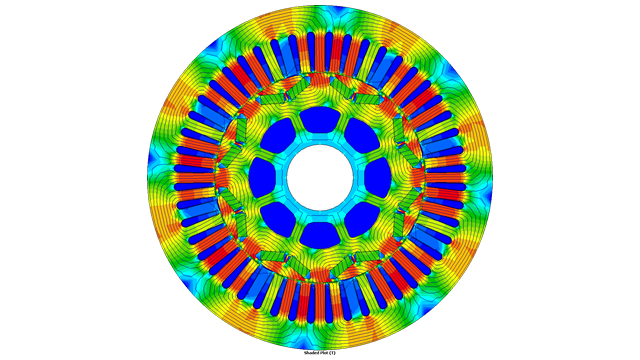

MotorSolve 自动将电机设计常见的结果以表格、图形或者云图的形式设置在结果栏里。您只需要点击相应的结果名，MotorSolve 将会自动计算这些结果。

有限元自动计算引擎

MotorSolve 包含多种分析方法，适用于设计过程的不同阶段。输出量、波形、场和图表可用于不同的分析方法，允许用户根据所需精度选择计算时间。

MotorSolve 热分析

MotorSolve 热分析是基于 3D 有限元计算的热分析工具，用于无刷直流电机或感应电机由电磁损耗引起的稳态温度。

　　电动机线圈绕组：

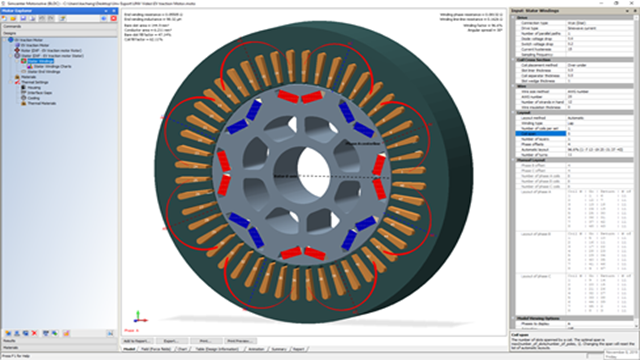

　　电动机线圈绕组布局在设计和性能中起着核心作用。用于确定所有可能的平衡布局的完整列表的技术是独一无二的，并且使评估备选方案变得容易。自动计算所有相关因素。可以修改任何预定的布局或手动输入线圈绕组。提供了广泛的绕组图列表（反电动势、Görges 图、气隙 MMF 等）。

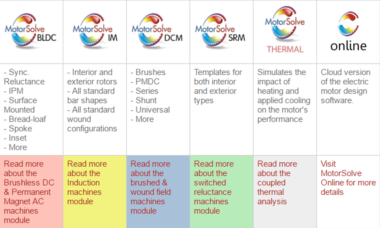

　　电动机类型：

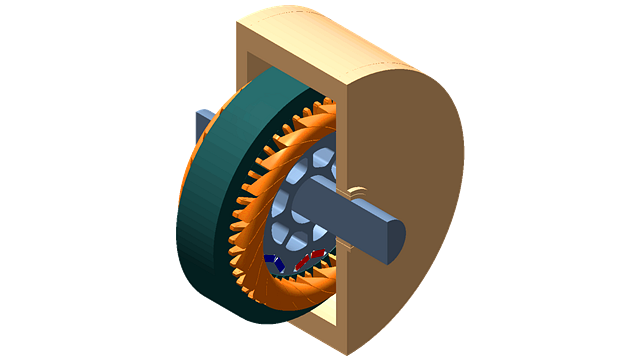

　　用于永磁、感应、同步、电子和有刷换向电机的完整电机设计软件。基于模板的界面易于使用且足够灵活，几乎可以处理任何电机拓扑。可以导入定制的转子和定子轮廓。

　　有限元分析自动化：

　　通过典型 FEA 预处理和后处理任务的自动化实现更高效的电机设计流程。不需要典型的 FEA 操作，例如网格细化、解空间定义和后处理。还为用户预设了虚拟实验和一维模型的导出。

　　电机热分析：

　　电动机的电磁学和热分析之间的无缝联合仿真，以研究热和各种冷却策略对性能的影响。使用强大且高度熟练的自动化 3D FEA 引擎，性能结果可以基于稳态或瞬态温度分析。

　　性能分析：

　　使用预设的虚拟实验来评估电动机的模拟性能。实验产生输出量、波形、字段和图表。 虚拟实验包括对整个扭矩-速度曲线、热性能、电机特性、瞬时波形和热点的分析。
