ANSYS RMxprt

制造商：ANSYS, Inc.

RMxprt是旋转电机专业设计软件，能加快电机的设计和进程优化。RMxprt可以计算多个电机类型，比如感应电机、同步电机、无刷电机、有刷电机等等。用户只需要根据模板要求输入设计参数就可计算电机性能，并折衷设计方案。

Maxwell和RMxprt组合软件包构成了定制化的电机设计流程，满足更高效、更低成本电机的市场需求。

RMxprt的关键优势在于能自动设置含几何结构、材料和边界条件在内的完整 Maxwell项目(2-D/3-D)。设置包括适当的对称与激励，加上用于严格的电磁瞬态分析的耦合电路拓扑。考虑到非线性和涡流效应，RMxprt可自动生成降阶模型并将其传输到 ANSYS Simplorer，供用户开展进一步的电驱动分析。以类似的方式，RMxprt能把定制驱动电路拓扑设为Simplorer中的独立组件，用于与对应的电机降阶模型耦合。

软件功能介绍：

• 快速设计

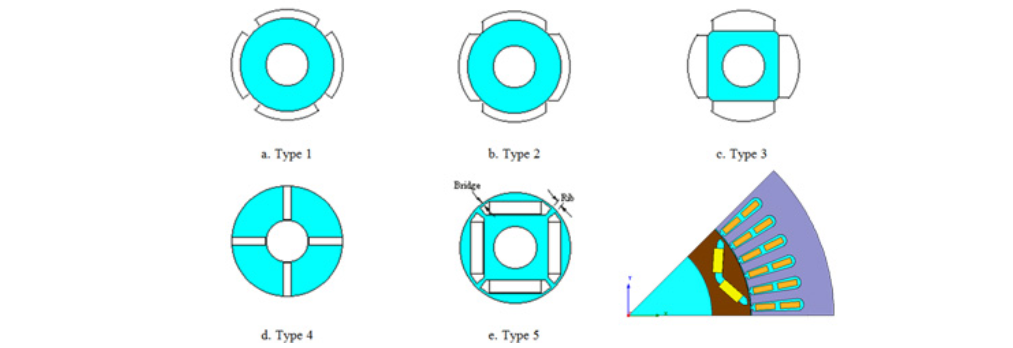

RMxprt 提供18种常规电机设计模板（包括感应电机、同步电机、电子换向和机械换向电机），用户只需简单地输入设计参数，就能在电机设计初期评估该设计方案，通过参数化自动扫描，能够快速优选方案。

• 性能指标

RMxprt能快速计算电机的各种重要性能指标，例如转矩 & 转速曲线、功率损耗、气隙磁密、功率因数和效率等。

• 电磁场有限元分析模型前处理

RMxprt不仅能计算传统的电机性能，还能自动生成一键Maxwell的2D/ 3D模型，设置 材料属性、边界条件、绕组激励和驱动电路、网格剖分、损耗计算、运动和机械动态特性、求解选项等，用于精确的电磁场有限元分析和优化设计。用户既无需导入或创建几何模型，又无需进行大量的有限元设置工作，大大加快整个产品的设计和优化进程。

• 导线库

RMxprt包含了大量常用ANSI IEC标准导线材料库，同时用户可以很方便地自定义材料库。

• 高保真系统模型

RMxprt能建立考虑电机物理尺寸、绕组特性和非线性材RMxprt动生成的等效电路模型，在Simplorer 机电系统设计平台上，分析电机的各种控制算法和电路拓朴结构、负载效应、瞬态电气特性等，以及电机与传动系统和其它多物理域元件的相互影响等。

• 方便的设计表单输出

RMxprt设计表单列出了所有相关输入参数和计算结果，并图形显示电流、电压、转矩、反电势波形以及详细的绕组排布。RMxprt也可以输出用户自定义的设计表单，可以直接输出到用户自定义格式后的 EXCEL 文件中。

• 强大的脚本功能

RMxprt可通过脚步语言与第三方应用程序进行集成，例如 VB script、Tcl/TK、JavaScript、Perl、Excel 和 MATLAB，这有利于用户开发个性化的设计流程，也便于利用内部已有应用程序和历史数据。

• 设计流程

RMxprt是电机综合设计流程的理想起点，RMxprt、Maxwell以及Simplorer一起，为电机及控制系统的设计和优化提供了一套高效、精确、有力的设计解决方案。
