SIMULIA OPERA

制造商：达索系统 Dassault Systèmes
Opera 仿真软件是一种有限元分析软件套件，允许用户对电磁 (EM) 和机电系统进行二维和三维仿真。Opera 是对现有 SIMULIA EM 产品组合的补充，在低频仿真方面具有强大优势，这对于设计磁体、电动机和其他电气设备非常有用。

Opera 包括专用的 2D 和 3D 预处理及后处理环境，用于问题定义和结果分析。图形用户界面 (GUI) 允许访问专为电磁和多物理场设计而定制的功能。可以将定期执行的操作编程到参数化的宏文件中。

Opera 可以灵活地适应用户需求，这使其能够成功地用于不同行业的各种应用。医疗设备或粒子加速器中的磁场均匀性可达到百万分之一级别，在此类应用中，Opera 所能提供的精确度会变得极其重要。先进的材料建模和解决方案程序允许对包含永久磁体或超导线圈的设备进行详细的研究。此外，特定于应用领域的前端有助于指导用户完成模拟和优化高效高性能电机、发电机和变压器的复杂任。

组件或装配体可以从现有 CAD 系统导入，也可以使用 Opera 的内置 2D 草图器或 3D 建模器来创建。Opera 模型文件包含其所创建的所有命令的完整历史记录，使文件能够“回放”和修改 – 这提供了一个模板，可用于通过标准产品自动设计出产品变体。

预处理功能包括：

CAD 导入
几何结构（布尔运算、扫描面、面之间的放样、2D 草图、复制和变换、背景区域、混合和倒角）
参数化和重建
自动网格化（网格控制、蒙皮效果和薄板分层）
外部电路定义
仿真完成之后，Opera 的后处理器可以简化结果分析。除了显示场、温度或应力之外，还有许多功能可通过用户熟悉的形式和单位（包括力、功率损耗、储存的能量）来准备和显示导出量，还可以通过计算的电场和磁场来计算并显示粒子轨迹。

后处理功能包括：

字段值（3D 几何体曲面上的轮廓和矢量、任意平面上的轮廓和矢量、圆柱形和球形 2D 曲面、沿线条的图形、3D 空间中的圆形和弧形、等值曲面、导出到文本文件）
集成值（力和扭矩、能量和功率、线条、曲面和体积积分、Q 系数）
谐波分析
变形形状

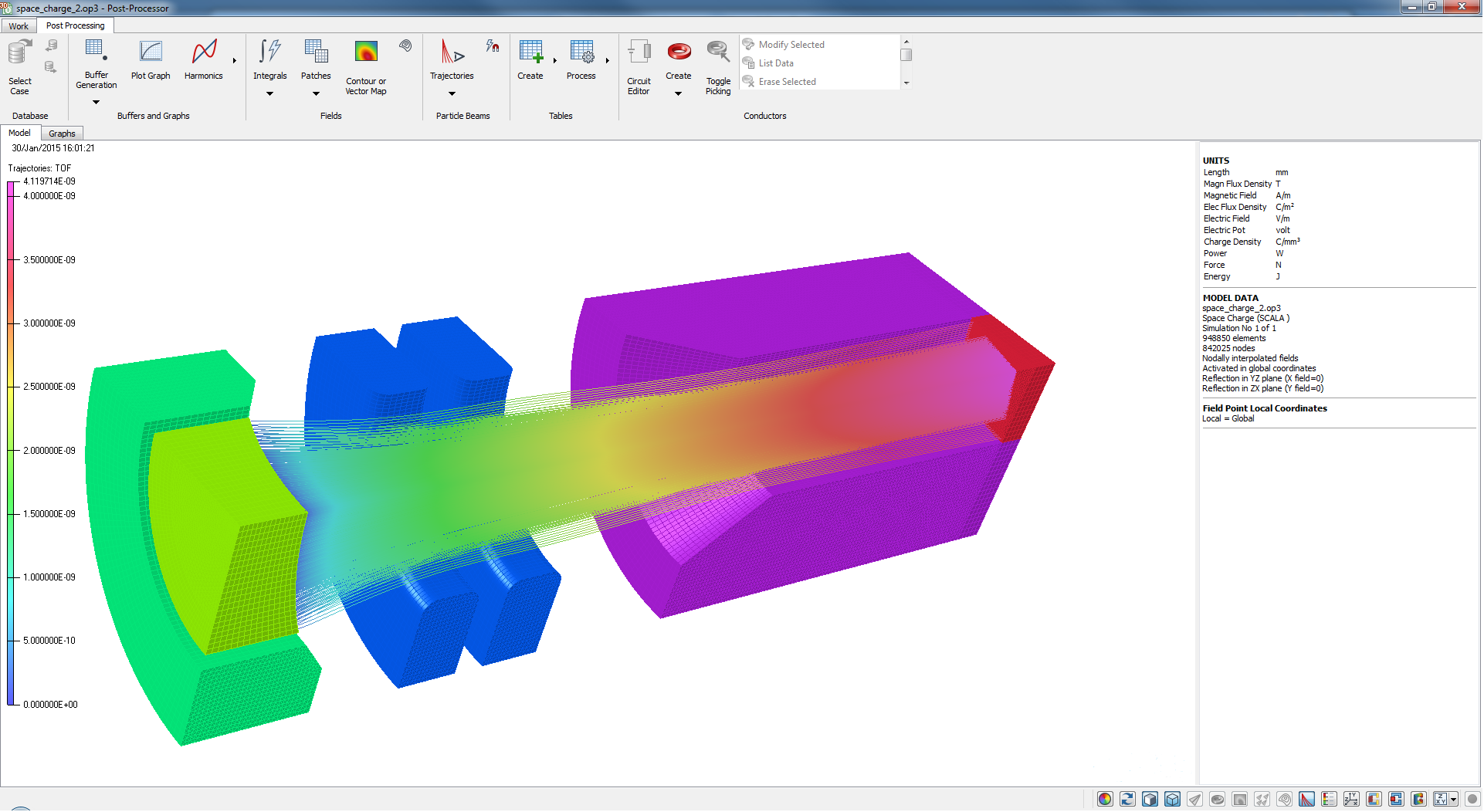

带电粒子跟踪（显示在几何形状上、与曲面相交、射束电流密度图）
