FEGATE for ship有限元前后处理专用软件

制造商：
　　FEGATE FOR SHIP(FFS) 船舶海工领域有限元前后处理专用软件，是韩国RaonX结合船舶行业特点与规范开发出的船舶海工专用有限元工具。

　　FEGATE FOR SHIP(FFS) 船舶海工领域有限元前后处理专用软件，是韩国RaonX结合船舶行业特点与规范开发出的船舶海工专用有限元工具。可以实现数百万网格的轻松控制，通过各类自动化、行业定制化工具与功能，很大的提高有限元前后处理效率。

　　主要功能及优势：

　　1. 便捷的显示与选择

　　固定在图形界面下方的快捷键控制模型显示，如筋的一维/三维显示（^4），几何/有限元显示与隐藏（^F），点的显示效果（^N），坐标轴（^Y），单元收缩（^F10）等；在具体的命令实施中在图形界面下方出现活动快捷键控制选择实体类型，选择方式等；同时也可以鼠标右键弹出活动窗口提供当前状态可用的工具集合。

　　2. 高效的网格处理

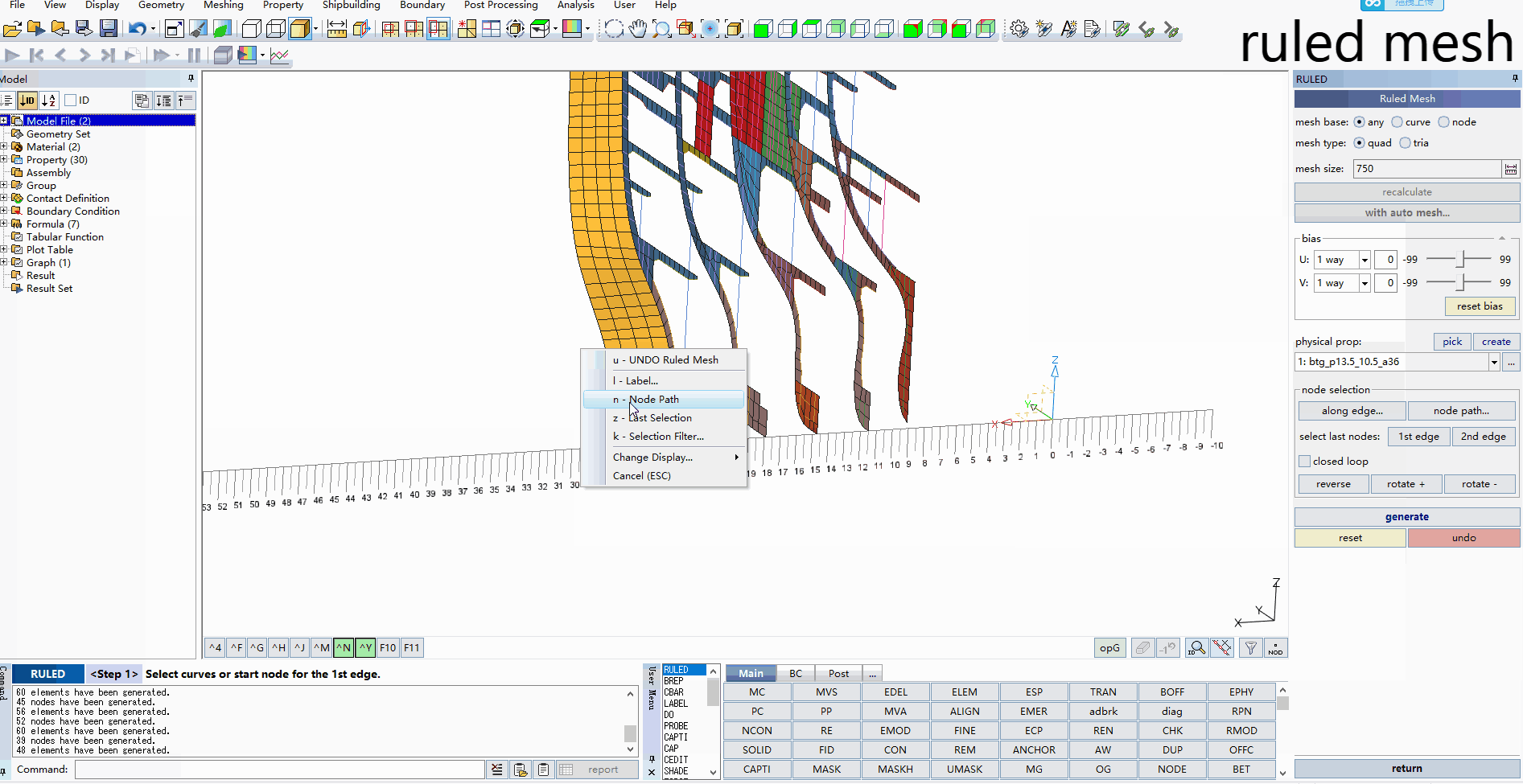

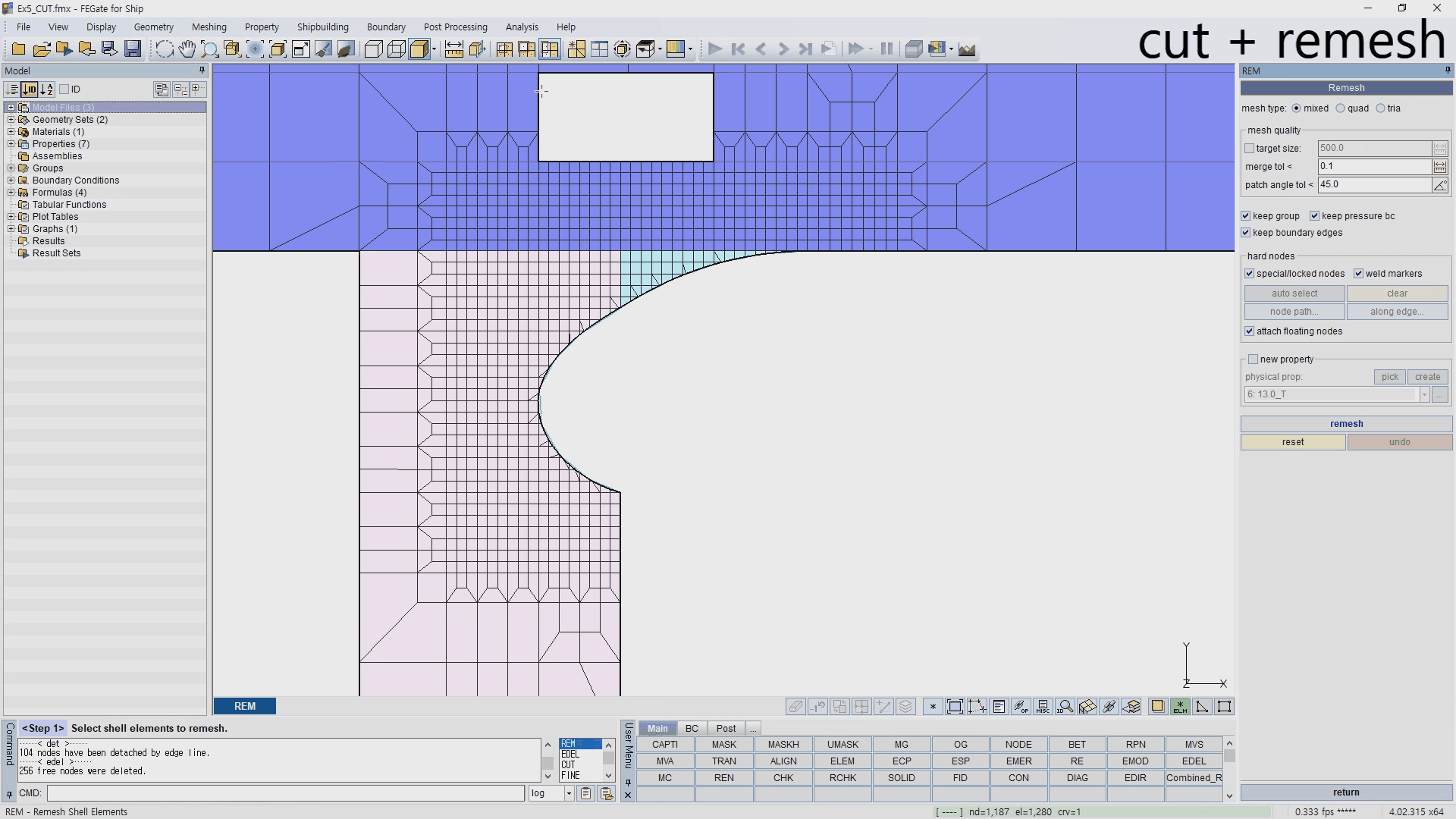

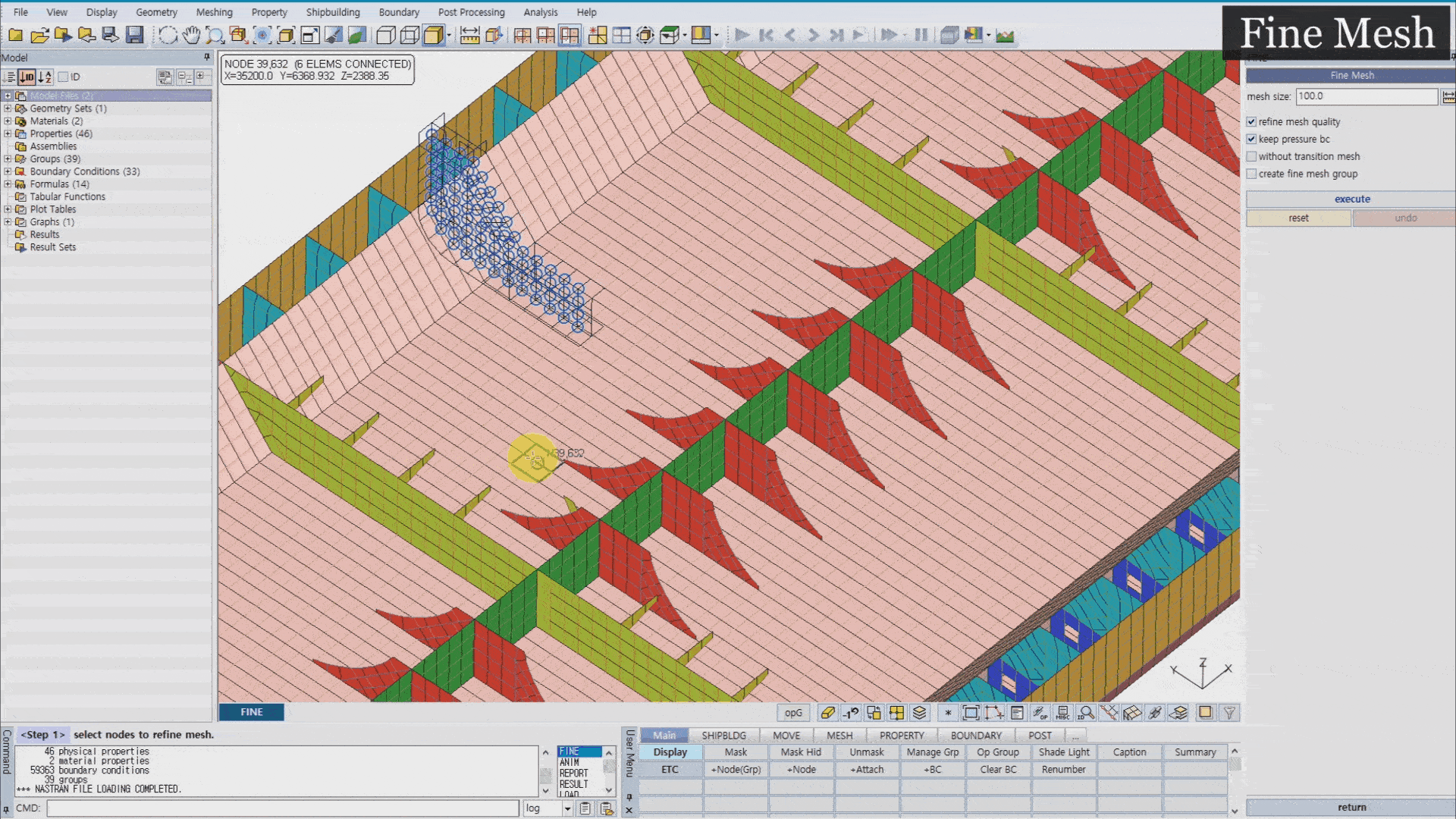

　　生成规则网格（ruled mesh），网格切分（cut mesh），自动细化（fine mesh），及网格重划（remesh）改善网格质量等。

　　3. 属性批量管理

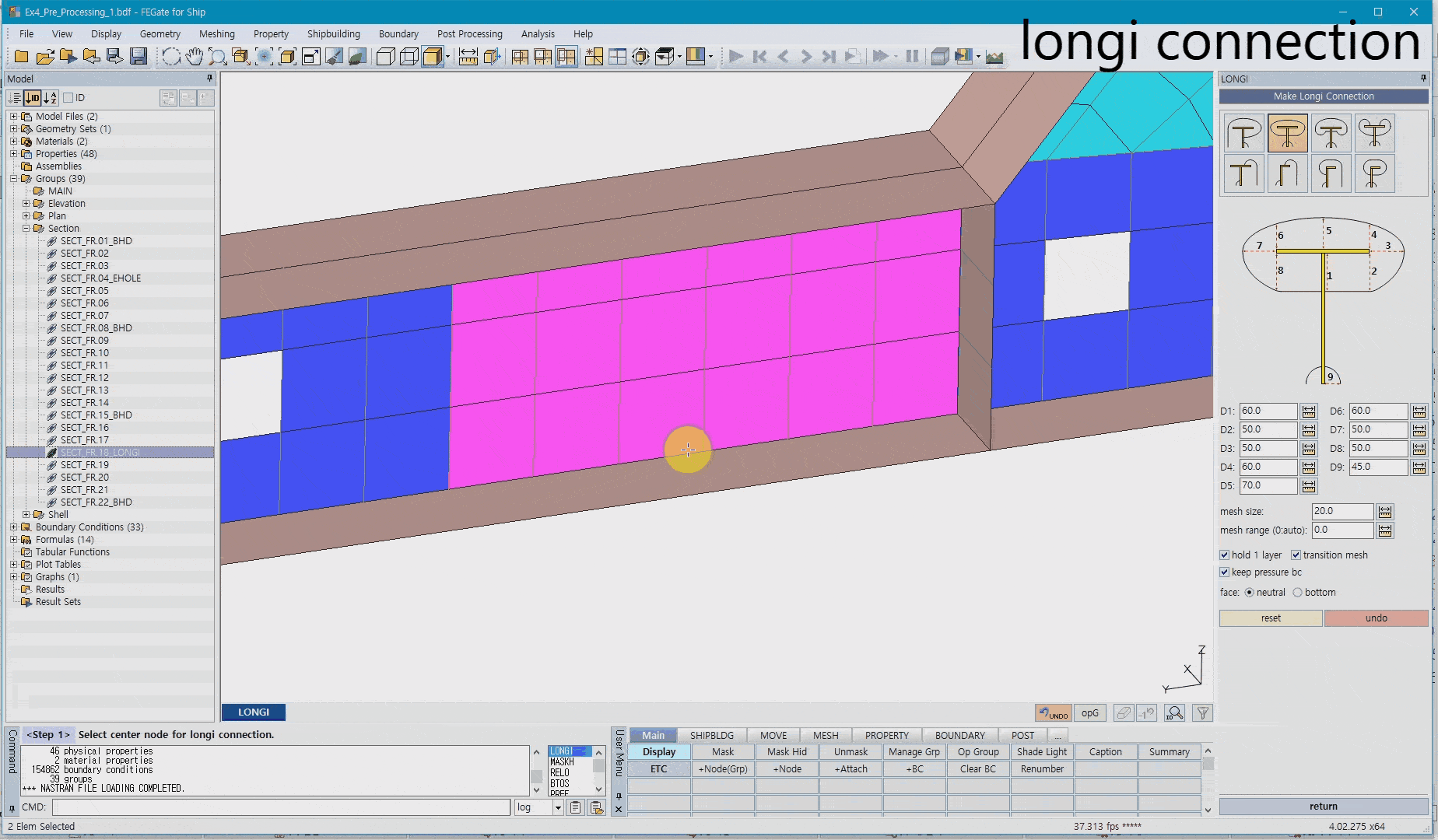

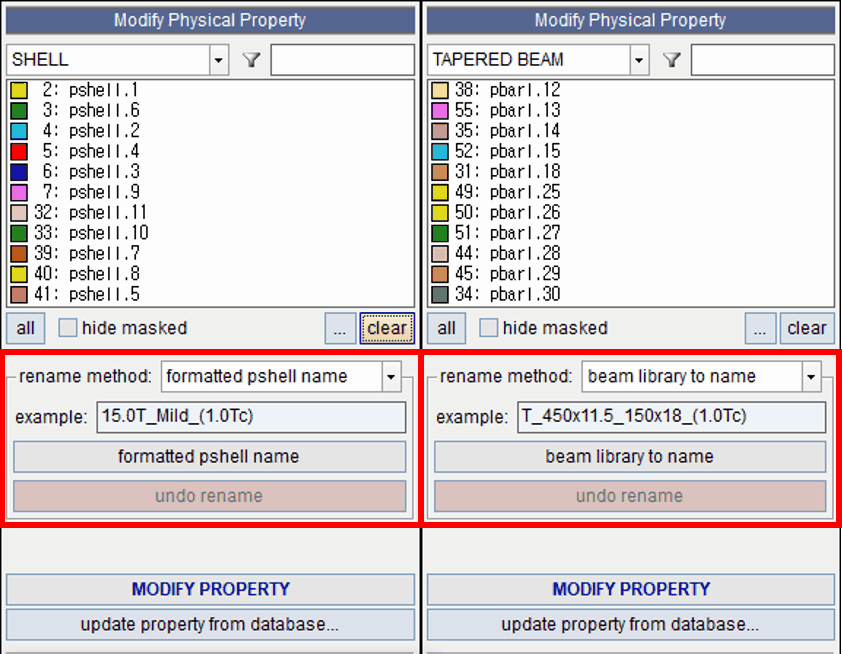

　　筋与板自动贴合，无需定义筋的法向向量与偏移量；内置球扁钢数据库，用户可运用其定义自己的属性数据库；根据属性值批量重命名属性，批量合并重复属性；根据定义的腐蚀余量扣腐蚀；调整属性密度或非结构质量达到指定的分段质量或指定的质心位置及惯性半径等。

　　4. 模型自动分组

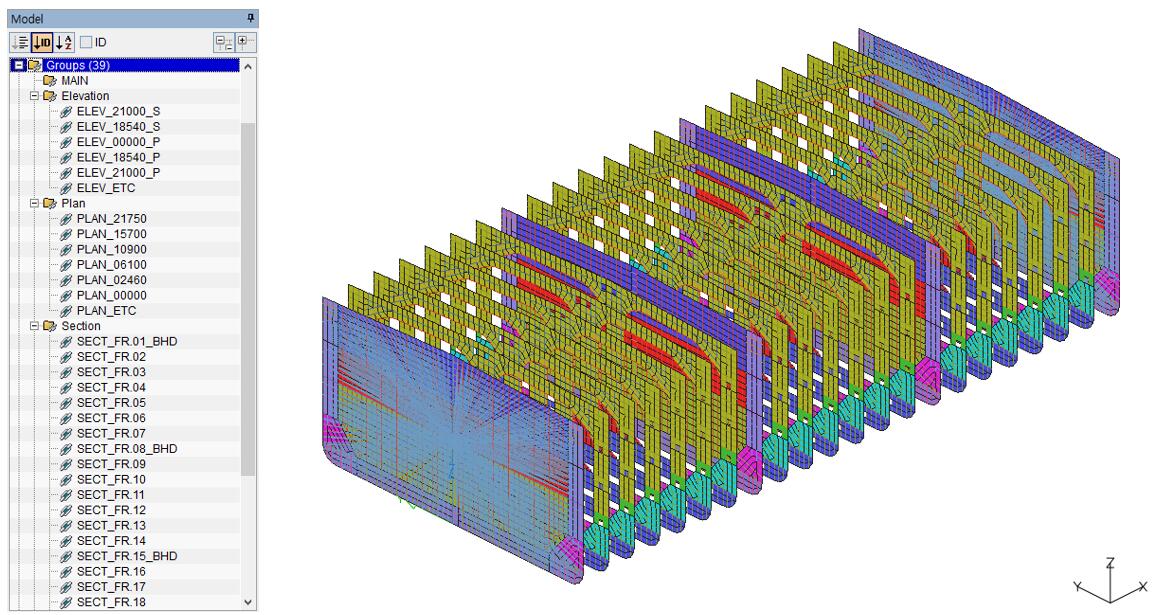

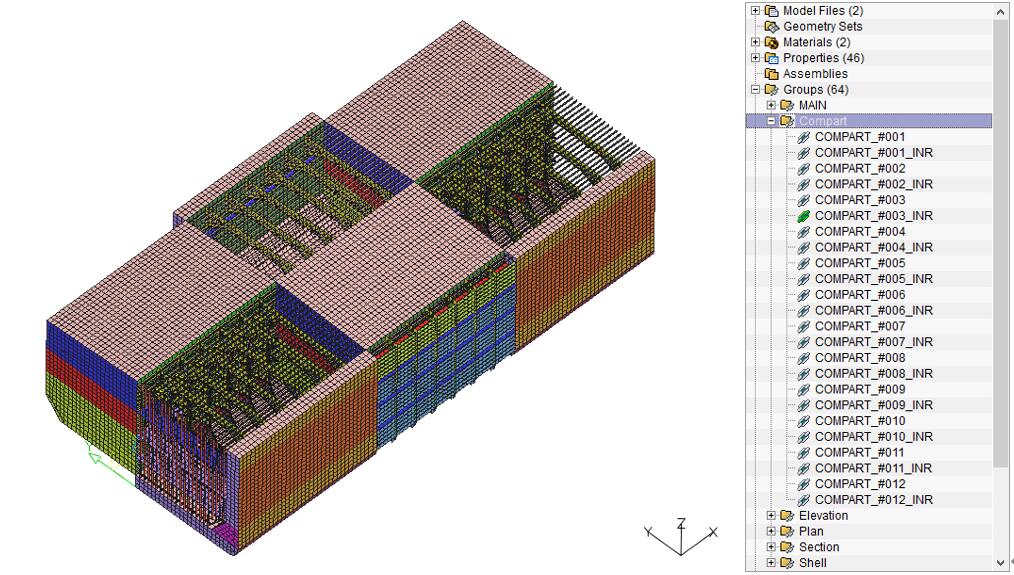

　　按实体所在平面（X,Y,Z）自动分组，准确识别外板，指定角度和范围搜索实体，舱室边界和内部单元自动分组。

　　5. 完整的模型诊断

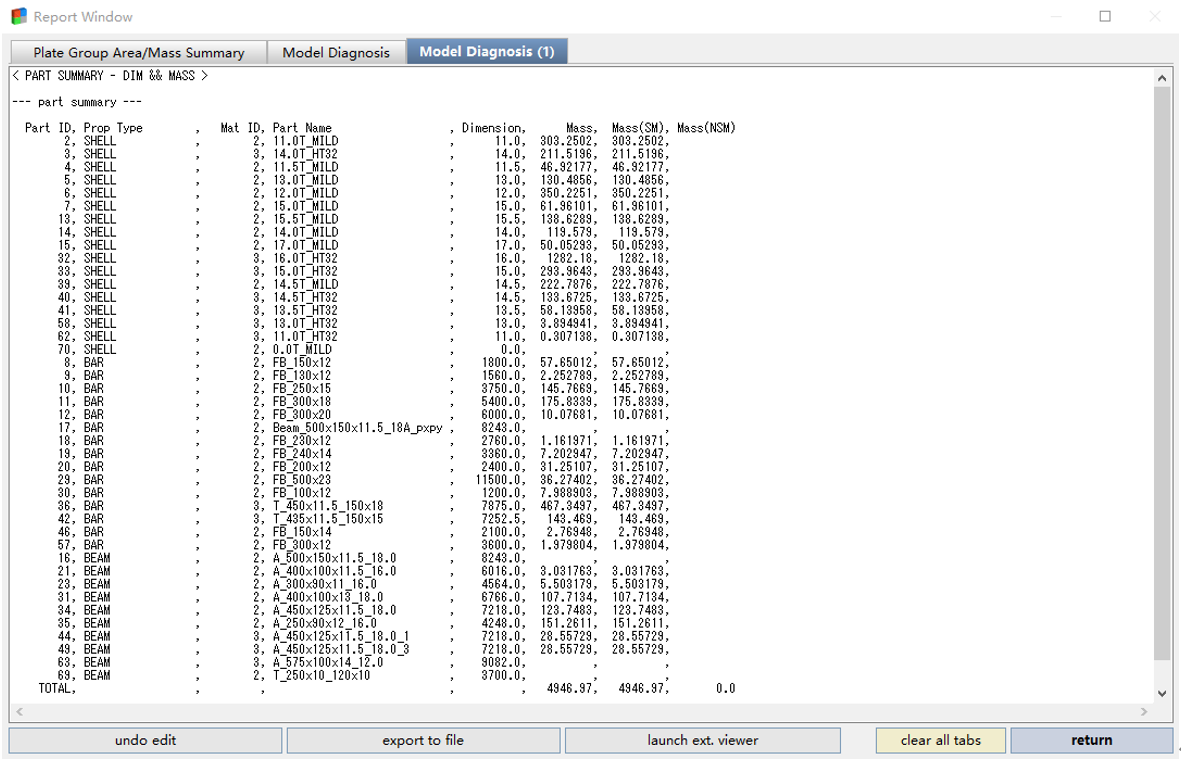

　　选择一个或多个项目一键诊断，诊断项目包括：未指派属性，孤立实体，未贴合的梁，不协调网格，自由边，重复实体，网格质量，单元自由端等。各属性的质量统计也在这里。

　　6. 其他专用功能

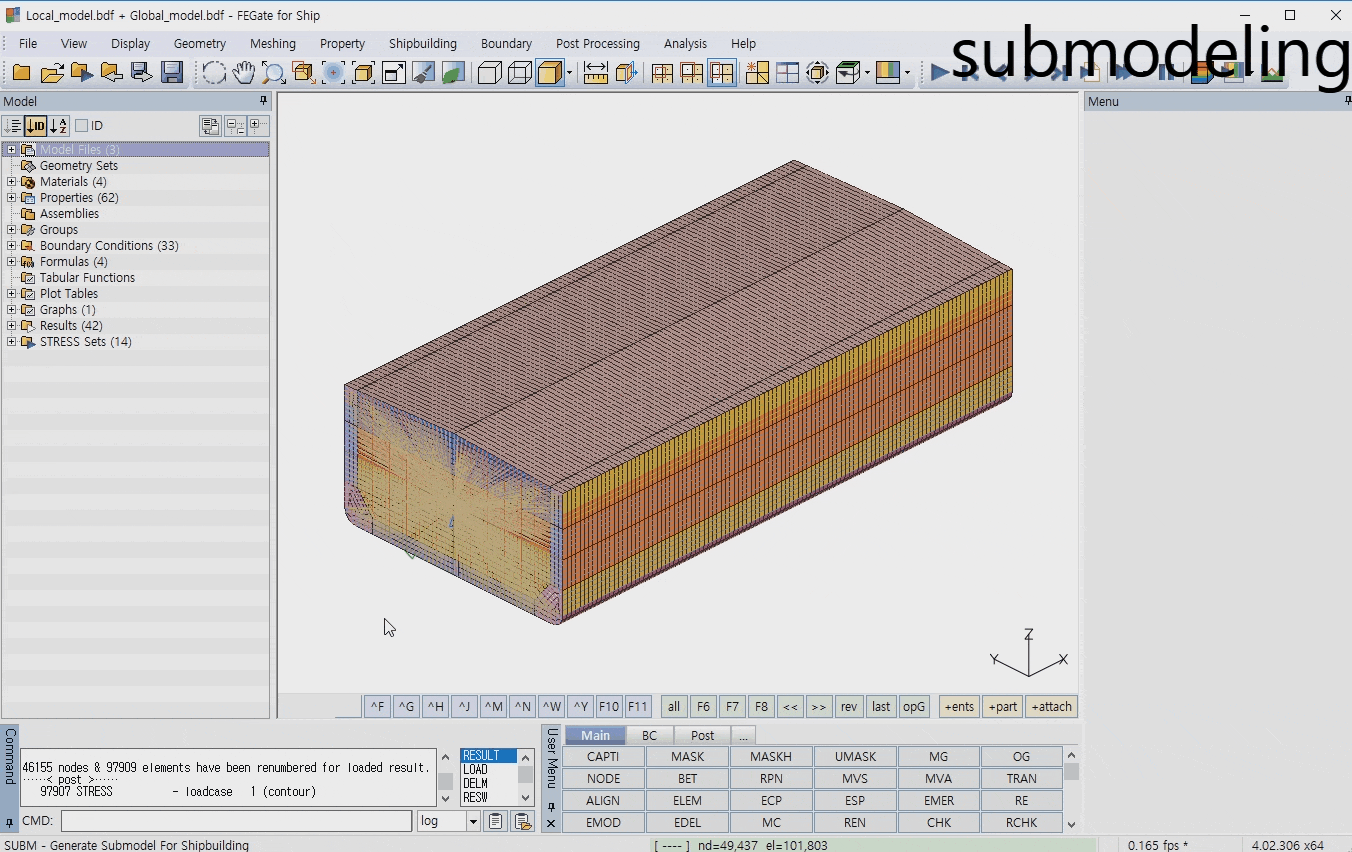

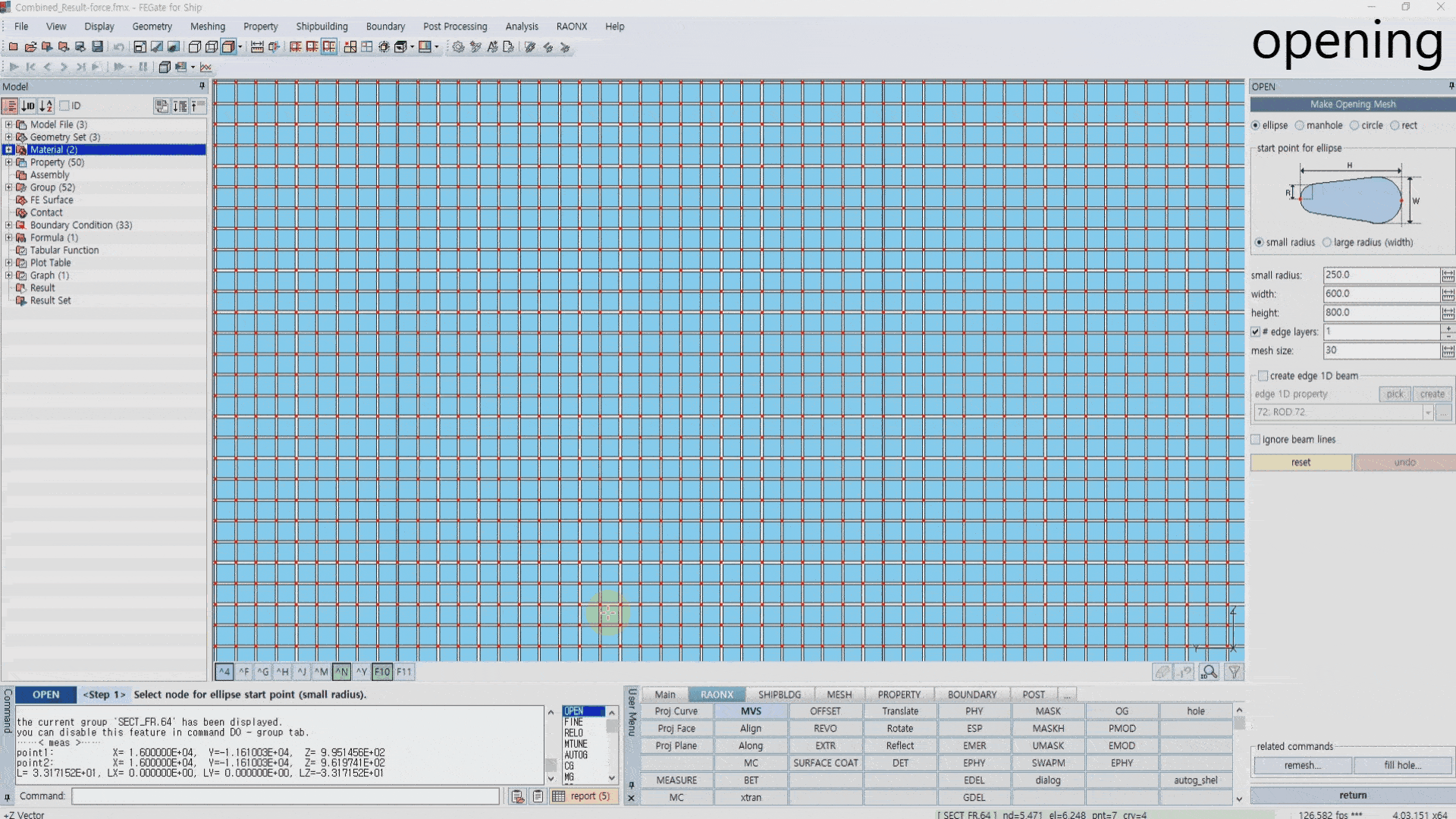

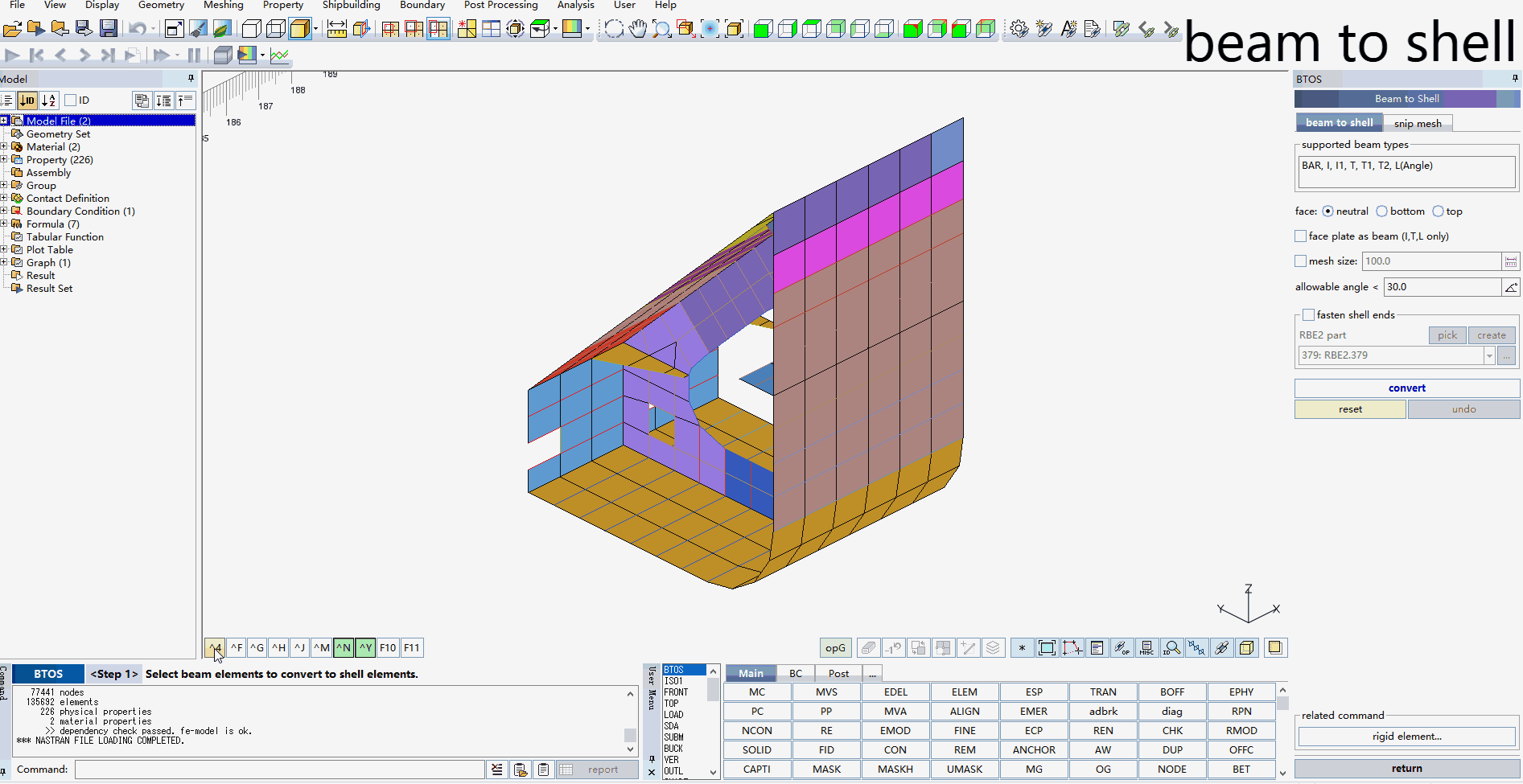

　　梁单元板元化，子模型继承属性和边界条件，后处理批量出图（自动排布视角）等功能。而且针对船舶行业有集成的工具可以快速生成特定形式的过焊孔，人孔，肘板，系泊件，吊耳等网格。

　　7. 丰富的接口

　　可选的主流有限元商业软件接口：NASTRAN, ABAQUS, LS-DYNA, PAM-CRASH, Universal File, ANSYS, MOLDFLOW（仅导入）, OptiStruct （仅导入）。还具有导入AM（AVEVA Marine）模型生成有限元模型的模块可选择。

　　8. LR模块

　　LR（劳氏船级社）开发的规范加载和屈曲计算模块，即SDA Loading Engine 和 Buckling Analysis, 其中SDA Loading Engine包括集装箱船和LNG船两种船舶类型，Buckling Analysis包括LR Buckle, LR BuckleⅡ和CSR BC&OT三种评估方法。
