ANSYS MeshMorpher

制造商：ANSYS, Inc.

MeshMorpher是一款网络参数化处理软件，能够直接基于已有有限元模型，建立局部或者全局网格变形区域的拓扑参数，然后通过参数赋值变化控制网格模型的随移变形，实现基于纯网格模型的设计变形。

　　ANSYS MeshMorpher

　　ANSYS MeshMorpher 参数化网格变形

　　ANSYS MeshMorpher来自以前的ANSYS ParaMesh程序，它直接基于已有有限元模型，建立局部或者全局网格变形区域的拓扑参数，然后通过参数赋值变化控制网格模型的随移变形，实现基于纯网格模型的设计变形。

　　功能：

　　网格格式：结构、流体、热、电磁和多物理场，ANSYS、NASTRAN、PATRAN、StarCD、Fluent等产品

　　单元：实体、板壳、梁的拓扑形状的单元

　　参数化网格模型，地有限元模型随移变形

　　网格变形操作，偏置、平移、转动、伸缩等

　　可以对几何尺寸以及几何进行变形操作，如孔、筋、台、倒角等的尺寸、位置和角度等

　　网格变形后的网格质量，可以进行网格质量检查、光顺和质量调整处理

　　客户价值：

　　当设计修改时，避免重复建立几何模型和网格划分，精简工作过程

　　当网格划分过程复杂、划分困难、周期长和规模较大模型如整机、整车、发动机等模型，可直接基于网格模型进行网格变形，达到模型尺寸和形状修改，避免大量的重复划分网格的繁重工作

　　无几何模型时，可基于网格模型进行网格变形达到设计变形目的，充分发挥已有网格模型的利用价值

　　网格变形，改变网格节点坐标，保持数量和属性、边界条件等模型属性，变形后可以立即用于求解

　　子模块：

　　ParaBatch：命令行子程序，通过命令方式进行驱动运行，实现参数化网格变形。实现基于DOE技术和网格模型进行经典设计，而不依赖CAD模型。

　　Target Geometry：模型同步模块。网格模型的原始CAD模型更改后，能直接将旧网格形态投射到新CAD模型上，得到与CAD模型同步的新网格，而在新几何模型上重新划分网格。

　　典型应用：

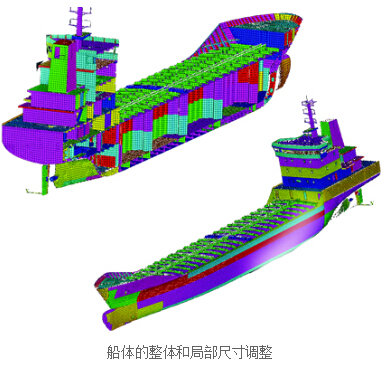

　　用于汽车、航空航天、船舶、核工、石化等行业复杂网格模型的变形处理和模型改进。
