T-FLEX Analysis

制造商:Top Systems
T-FLEX 分析提供广泛的专业分析工具,帮助工程师虚拟测试和分析复杂的部件和组件。它采用有限的元件方法进行静态、频率、屈曲、热、优化、疲劳等分析。T-FLEX 分析显示模型在构建之前在真实条件下的表现。

关联模型

CAE 模型与设计模型完全关联,因为它使用原生T-FLEX CAD几何形状。T-FLEX 分析可确保更新的设计信息可用于模拟,而无需任何耗时的几何翻译或数据再创建。模型中的设计更改会自动更新以进行分析计算。网格化是自动的,完全适应即使是较复杂的模型几何。



用户界面

与 T-FLEX CAD 完全集成意味着 T-FLEX 分析用户可以直接从其 T-FLEX CAD 用户界面执行设计分析、模拟和优化。T-FLEX 分析利用了 T-FLEX CAD 模型树、属性对话框、命令和菜单结构以及许多相同的鼠标和键盘命令,因此,任何能够设计 T-FLEX CAD 部分的人都可以分析它,而无需学习新的界面。



应用领域

快速和廉价的分析通常通过向工程师提供对产品特性的更好理解来揭示非直观的解决方案和优势。无论是机械、机电、航空航天、交通、电力、医疗还是建筑等行业,T-FLEX分析都有助于缩短开发时间、降低测试成本、提高产品质量、提高盈利能力、缩短上市时间。



结构静态分析

结构分析能力使工程师能够在各种装载条件下对部件和组件进行静态应力分析。静态研究计算位移、反应力、应变、应力和安全分布因素。静态分析可以帮助您避免因高压力而失败。可以指定各种结构负载和约束,包括力、压力、重力、旋转负载、轴承力、扭矩、规定位移、温度等。

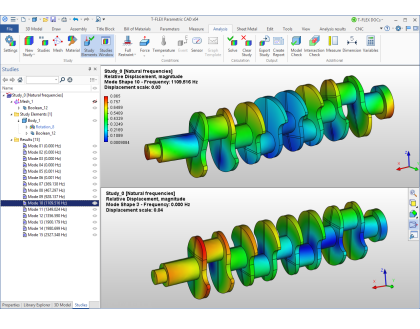

频率分析

频率分析确定一部分的自然频率和相关模式形状。它可以确定一个部分是否以附加的电源驱动设备(如电机)的频率产生共鸣。虽然结构中的共振通常必须避免或抑制,但工程师可以选择在其他应用中利用共振。典型应用包括声学扬声器设计、航空航天结构设计、桥梁和立交桥建筑、建筑设备设计、乐器研究、机器人系统分析、旋转机械和涡轮设计、振动输送机优化等。



屈曲分析

关键的屈曲负载分析检查主要轴向负载下模型的几何稳定性。它有助于避免由于屈曲而失败,这指的是突然的大排量,如果发生在大多数产品的正常使用中,可能会是灾难性的。屈曲分析提供最小屈曲负载,这是感兴趣,通常用于汽车框架设计,柱设计,基础设施设计,安全系数确定,变速箱塔设计,车辆皮肤设计等应用。



热分析

模拟热效应的能力包括稳定状态和瞬态传热分析。热研究根据热生成、传导、对流和辐射条件计算温度、温度梯度和热流。热分析可以帮助您避免过热和熔化等不良热条件。



优化

设计和生产符合性能标准的创新产品是每个制造商的目标。使用优化技术,工程师可以改进建议的设计,从而以最低成本生产更佳产品。由于您的设计可能具有数百个具有复杂相互关系的可变参数,因此通过手动迭代找到更佳设计充其量只是命中或错过。T-FLEX 分析通过自动将性能与规格进行比较的迭代过程来减轻改进产品设计的负担。

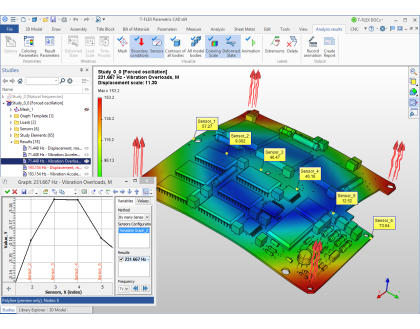

频率响应分析

频率响应分析确定机器、车辆或工艺设备设计在连续谐波加载下的平稳状态运行。与线性瞬态应力分析相比,频率响应分析提供了一种简单、快速的方法,其中的输入是恒定的频率和振幅。例如,此分析类型可用于确定负载不平衡的洗衣机或车辆上的弯曲车轮的振动效果。



疲劳分析

重复装卸会随着时间推移削弱物体,即使诱导应力大大低于允许的压力限制。疲劳分析对于钢轨、梁和梁等产品至关重要,这些产品在重复或以其他方式变化的负载下可能会经历机械故障,而这些负载从未达到足以在单个应用中导致故障的水平。T-FLEX 分析模拟基于疲劳的故障,让用户通过让产品承受压力的循环应用来设计耐久性,以确定其耐久性极限,从而确保安全性。



分析结果(后处理)

T-FLEX 分析提供一系列全面的后处理操作,包括动画、各种绘图、列表和图表,具体取决于研究和结果类型。特别报告命令通过生成互联网就绪报告,帮助您快速、系统地记录您的学习成果。这些报告的结构是为了描述研究的所有方面。
