海洋风机基础分析系统

制造商：安世亚太科技股份有限公司
　　海洋风机基础分析系统是用于对海洋风机基础平台进行结构分析和强度校核的专业分析软件。针对不同的海洋平台结构，提供完整的分析方案，涵盖静力学分析、动力学分析和疲劳分析。分析方案中包括对静力学分析结果的强度校核，强度校核的标准是海上风电风机基础分析规范。

　　一、产品概述：

　　海洋风机基础分析系统是用于对海洋风机基础平台进行结构分析和强度校核的专业分析软件。针对不同的海洋平台结构，提供完整的分析方案，涵盖静力学分析、动力学分析和疲劳分析。分析方案中包括对静力学分析结果的强度校核，强度校核的标准是海上风电风机基础分析规范。

　　基于海洋风机基础分析系统，设计人员可直接对完成的初步设计实施整个分析流程，并根据分析的结果进行修改。不仅如此，海洋风机基础分析系统提供了友好的界面，方便易用，可操作性强，分析系统将ANSYSClassical的计算集成在后台，设计人员无需掌握ANSYS即可进行基于ANSYS求解器的各类分析。在计算完成后，系统会自动截取ANSYS的计算结果，并显示在系统界面上，从而省去了设计人员打开ANSYS进行操作。

　　为了更好地服务于工程设计,海洋风机基础分析系统集成了中国石油天然气行业标准中的海上固定平台规范、国外规范API和DNV，在现行结构分析的基础上，直接获得符合行业规范的评估结果，大大节省了设计人员设计校核的时间。

　　二、特色功能：

　　海洋风机基础分析系统提供了全面的海样固定平台基础的结构分析工具

　　1、几何建模：系统提供了单桩、水下多桩、水上三桩、高桩承台和导管架等模型。

　　2、材料库：包含各类钢材、混凝土等材料。

　　3、环境参数：包括地质参数、海况参数，提供了桩土作用模型，考虑了海水密度、海洋附生物、拖拽力系数、惯性力系数等因素。

　　4、载荷类型：包括活载荷、风载荷、水流载荷、波浪载荷和风机载荷，载荷种类多样，充分考虑了海洋平台结构在实际工作环境中可能的外载。

　　5、工况组合：不同的工况可通过对各种载荷进行加权组合而得，同时可以在工况组合中生成不同的工况，形成列表，在计算的时候可以连续计算多个工况，提高工作效率。

　　6、静力分析：在之前设置的基础上直接调用ANSYS完成静力学分析整个流程。

　　7、强度校核：在之前静力分析结果基础上运用内置的API和海洋平台规范进行校核，并分别输出水平位移、沉降和应力校核结果。

　　8、灌浆分析：针对灌浆段做细部结构分析。

　　9、模态分析设置：设置模态参数，并添加塔筒等结构，这些结构以等效质量的方式考虑。

　　10、模态分析：在模态分析设置基础上直接调用ANSYS完成模态分析整个流程。

　　11、疲劳分析设置：可添加波浪序列、风机循环载荷、材料SN曲线、应力集中系数等参数设置。

　　12、疲劳分析：在疲劳分析设置基础上直接调用ANSYS完成疲劳分析整个流程。

　　13、地震谱设置：导入时间序列或者频域谱值，输入谱类型可涵盖位移谱、速度谱、加速度谱和力谱，振型组合方法包括SRSS、CQC和ROSE，可设置阻尼比、alpha阻尼和beta阻尼。

　　14、地震谱分析：在地震谱设置基础上直接调用ANSYS完成地震谱分析整个流程。

　　三、系统优势：

　　1、强大的功能

　　涵盖静力学分析、模态分析、疲劳分析和地震谱分析。

　　多种平台结构、涵盖单桩、水下多桩、水上三桩、高桩承台和导管架。

　　多种载荷加载，包括活载荷、风载荷、水流载荷、波浪载荷和风机载荷。

　　直接调用ANSYS求解器，内置各种分析的先进算法。

　　2、结果后处理

　　静力学分析结果包括各方向的位移分布和应力分布。

　　模态分析提供各阶模态的各方向示意图。

　　静力校核涵盖水平位移、沉降和应力评估，其中应力分杆件和桩，分别适用规范的对应部分。

　　疲劳分析输出不同位置的疲劳损伤。

　　地震谱分析结果包括谱响应应力、位移响应、速度响应和加速度响应。

　　报告模板可直接生成包含更新结果的报告。

　　3、无缝集成ANSYS

　　计算直接调用ANSYSClassical，自动完成前处理、载荷加载、求解和后处理。

　　不同工况形成计算列表，一次启动计算，无需多次操作。

　　模型保存后，记录所有相关信息，可循环使用。

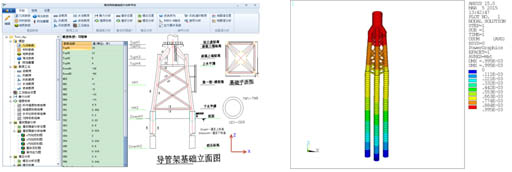

　　海洋风机基础分析系统环境与导管架静力分析位移结果

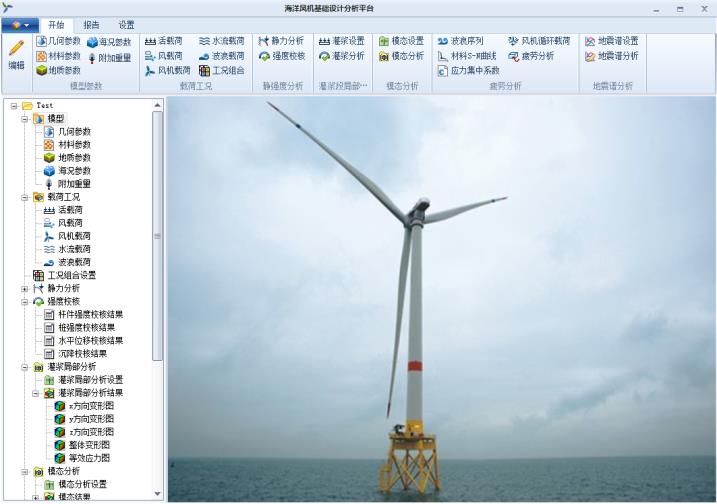

　　4、界面友好，易于操作
