INTESIM-Structure结构分析软件

制造商：英特工程仿真技术(大连)有限公司
结构分析软件INTESIM-Structure
INTESIM- Structure结构分析模块是英特仿真的核心产品之一，是技术领先的自主研发结构力学分析工具包，具备强大的分析功能和丰富的模块配置。INTESIM-Structure能够模拟复杂的固体力学问题，特别是结构高度非线性问题，包括几何大变形、材料非线性、接触非线性问题。目前主要支持结构稳态线性/非线性分析、瞬态分析、模态分析、热力学分析。

结构分析模块的适用范围非常广泛，包括航空航天结构(如飞机机身)、兵器、机械零部件(如叶轮、传动轴)、汽车结构(如车身骨架，悲置装置)、海洋结构(如船舶结构)、土木工程结构(如桥梁、建筑物)以及应用于微尺度的微机电结构(如微泵、微电子芯片)等。

　　

         分析类型

　　· 稳态分析

　　· 瞬态分析

　　· 模态分析（含预应力模态）

　　· 线性屈曲

　　· 谱分析（响应谱、随机振动 ）



　　鸟巢梁单元模型

　　单元类型

　　· 实体单元

　　低阶和高阶四面体、六面体、棱柱、金字塔单元，支持非协询模式

　　· 平面单元

　　低阶、高阶三角形、四边形单元 ， 支持平面应力、平面应变 、轴对称问题

　　· 板壳单元

　　MITC3、MITC4 单元

　　六节点、八节点、九节点高阶退化壳单元支持多层复合材料定义、壳截 面偏置

　　· 梁单元

　　低阶和高阶铁木辛柯梁单元

　　支持矩形、工字型、圆形、圆环等截面

　　支持梁截面偏置和自定义参考点放置

　　· 弹簧单元、质量点单元

　　· 支持基于多点约束的连接单元( RBE2、RBE3、 刚性面 ）

　　· PIPE 单元（含液体、科氏力 ）

　　· 杆（索 ）单元

　　· 流体单元（基千位移描述， 不考虑流体流态）

　　材料属性

　　· 线弹性： 翅 寺各向同性、正交各向异性、完全 各向异性和工程常数

　　· 超弹性： 支持各向同性 Neo – Hookean 、Mooney ­ Rivlin ; 各向异性 Fung、HGO

　　· 粘弹性： 支持 Pr ony 级数形式

　　· 弹塑性： 支持基于Mises 准则的等向强化、随动强化和混合强化

　　· 支持用户自定义材料接口



　　弹塑性弹片叛金过程分析

　　边界及载荷

　　· 支持周期边界条件

　　· 支持节点力、节点力矩、压力、体加速度、节点温度、角速度等载荷

　　· 支持螺栓预紧力载荷

　　· 支持数值、列表、函数等方式施加

　　复合材料分析功能

　　· 可指定壳厚度方向上的温度自由度 ， 反映温度沿厚度方向的梯度变化

　　· 可自定义每层材料特 性、铺装方向、积分点数

　　· 铺层方向支持自定义坐标系（ 直角、柱、球）投影定义

　　· 支持三种各向异性本构材料： 正交各向异性、 工程常数、完全各向异 性

　　· 支持每层材料应力、温度结果输出

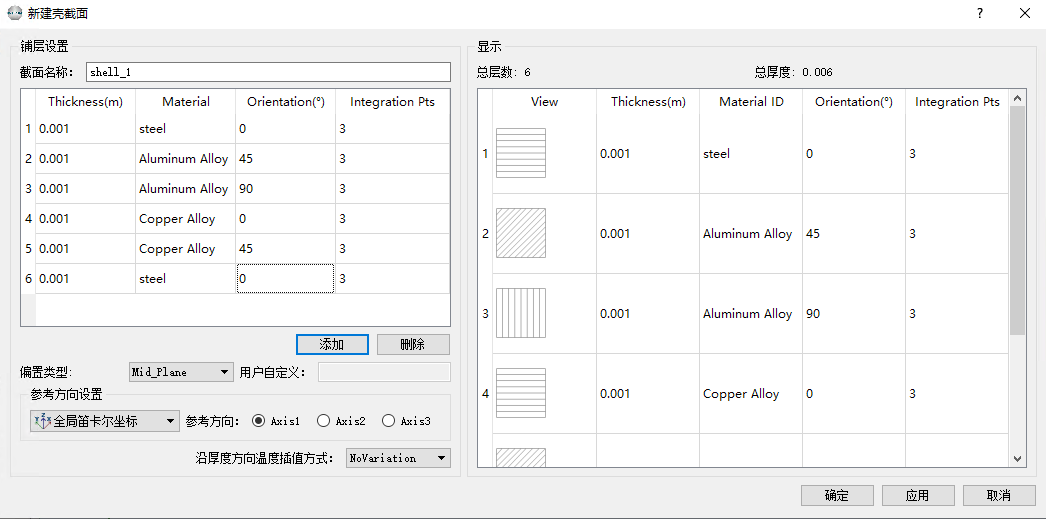

　　复合材料铺层设置界面

　　几何非线性功能

　　· 大位移小应变， 采用 Total Lagrange 列式。

　　· 大位移大应变， 采用 Update Lagrange Hen(\’ky ( ULH ) 列式。

　　· 大位移大应变， 采用 Update Lagrange Jaumann (ULJ ) 列式。

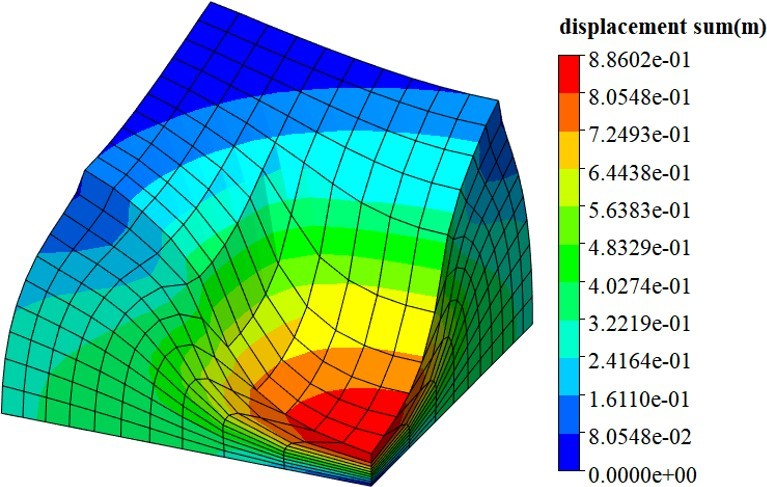

　1 / 4 橡胶支座中心均布受压





二维轴对称单元过盈接触分析

　　接触功能

　　· 接触算法支持罚函数法、拉格朗日乘子法、增广拉格朗日乘子法

　　· 可考察接触面粘结 、摩擦滑移、分离、绑定、过盈装配等状态

　　· 支持壳、实体、平面单元相互接触， 可考虑壳厚度及截面偏置对接触的影响

　　· 支持面－面接触、点－面接触、线－面接触、自接触功能

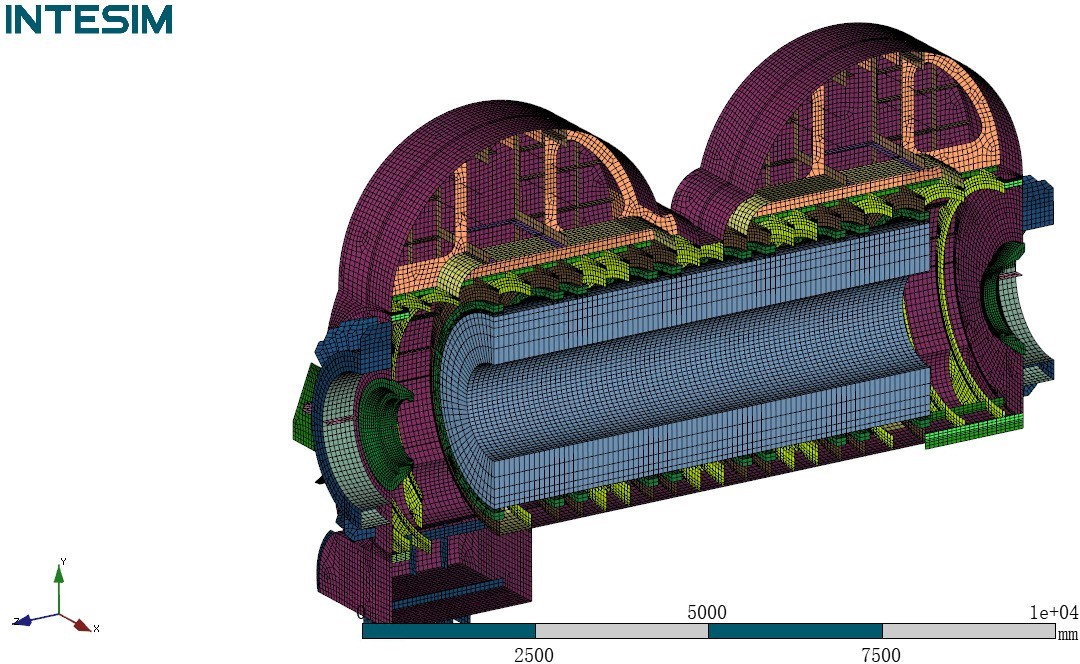

　　统一的前后处理界面

　　· 集几何建模、网格剖分 、物理场设置及结果可视化统一界面

　　· 可实现大规模几何模型导入 、编辑等

　　· 支持复杂几何模型的创建、修改等

　　· 支待快速大规模网格生成、自动／ 手动六面体划分等

　　· 支持基于几何的有限元建模流程

　　产品亮点

　　· 支持丰富的单元类型， 支持质量点、梁、杆、管、弹簧.壳、平面单元、 实体单元.连接单元等单元类型

　　· 丰富的材料本构，支持随温度变化的材料属性、支持自定义材料接口等

　　· 完备的复合材料分析能力

　　· 完整的前后处理、求解设定、耦合、优化能力

　　· 求解精度经大量对标案例及工程案例验证

　　· 支持基于MPI的大规模并行求解

　　产品性能

　　INTESIM —Structure产品支持 Windows I O、Redhat 、Centos 、Fedora 、Ubuntu 多种操作系统， 支持Intel x86_64 架构的台式机 、工作站、刀片机、超级计算集群。支持多进程／多线程并行，能够求解千万级网格模型，能够达到与同类商软相当的求解效率。

　　INTESIM- Struct ure对标案例均来源于权威对标案例库例如NAFEMS等，对标的单元覆盖了梁单元、杆单元 、弹簧单元、质量点、壳单元、实体单元、连接单元等。仿真结果均与理论值及商软进行对标， INTESIM计算结果与理论值以及商软一致，个别案例误差在1％到2％。

　　INTESIM—Structure 巳在不同行业不同客户产品进行了真实工程场景的应用，涉及航空、航天、核电、机械重工、电子电器等行业。基本大多数工程案例和商软对比，误差在2％以内 ，个别案例误差在5％左右。
