WPDS卷扬滑轮系统专用软件

制造商：上海立源软件科技有限公司
WPDS（Winch‐Pulley Dynamical Simulator）是基于多年的卷扬滑轮系统研发经验和卓越的数字化样机技术能力开发的卷扬滑轮组系统专用工具软件。WPDS具有友好的图形交互界面，是直接面向设计工程师的专用分析工具，简单易用。用户不需要使用者具有深厚的力学知识，就可以详细分析卷扬滑轮系统的各项性能。WPDS适合于产品的方案设计阶段，并可以为详细设计提供载荷条件。

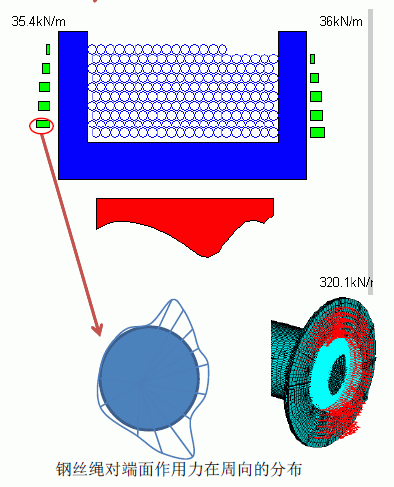

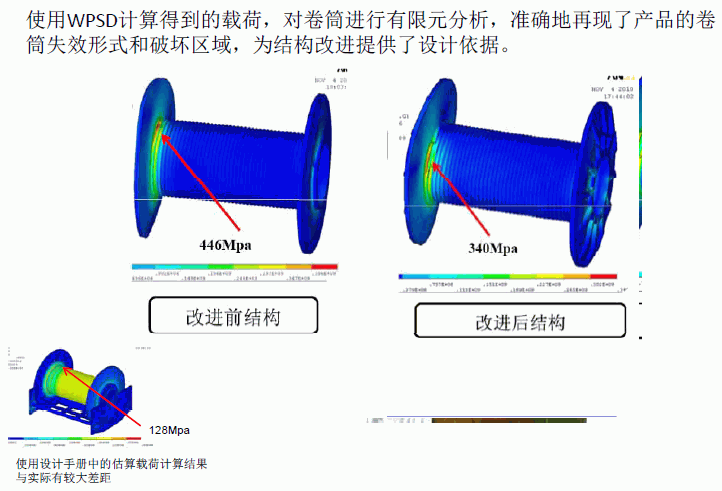

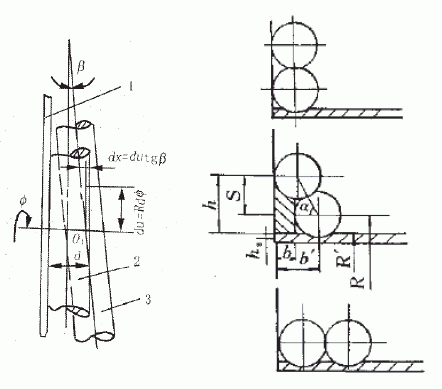

主要功能 Ø 计算卷扬系统的动力学性能（可用于卷扬液压、控制系统的开发） Ø 计算滑轮组系统的效率及内部受力 Ø 计算卷筒所受的动载荷 Ø 马达选型及功率匹配控制 特色功能 Ø 详细仿真了钢丝绳的缠绕过程 – 仿真缠绕过程中卷筒的变质量过程 – 可计算出任一瞬时的钢丝绳层数、圈数及在当前圈上绕过的角度 – 能仿真出卷筒缠绕半径的变化过程 – 可准确的模拟瞬时的放绳速度 Ø 准确计算滑轮组的效率 – 考虑滑轮组的倍率的影响 – 考虑滑轮组的绕绳方式的影响 – 考虑提升高度的影响 – 考虑出绳的拉力大小的影响 Ø 计算钢丝绳对卷筒的动态载荷 – 考虑了钢丝绳内部和钢丝绳之间的摩擦、受力传递等复杂的力学模型 – 考虑了钢丝绳弹性变形、回弹及残余应力对卷筒的受力影响，钢丝绳受力的加载历程对卷筒受力有影响 – 考虑了端面根部的过渡凸台对载荷的影响 – 同时计算钢丝绳对筒壁的压力和对端面的压力变化过程，可为疲劳分析提供载荷谱 应用案例 1. 双卷筒同步控制系统开发 2. 起重机超起卷筒失效分析
