T-FLEX GEARS

制造商：Top Systems

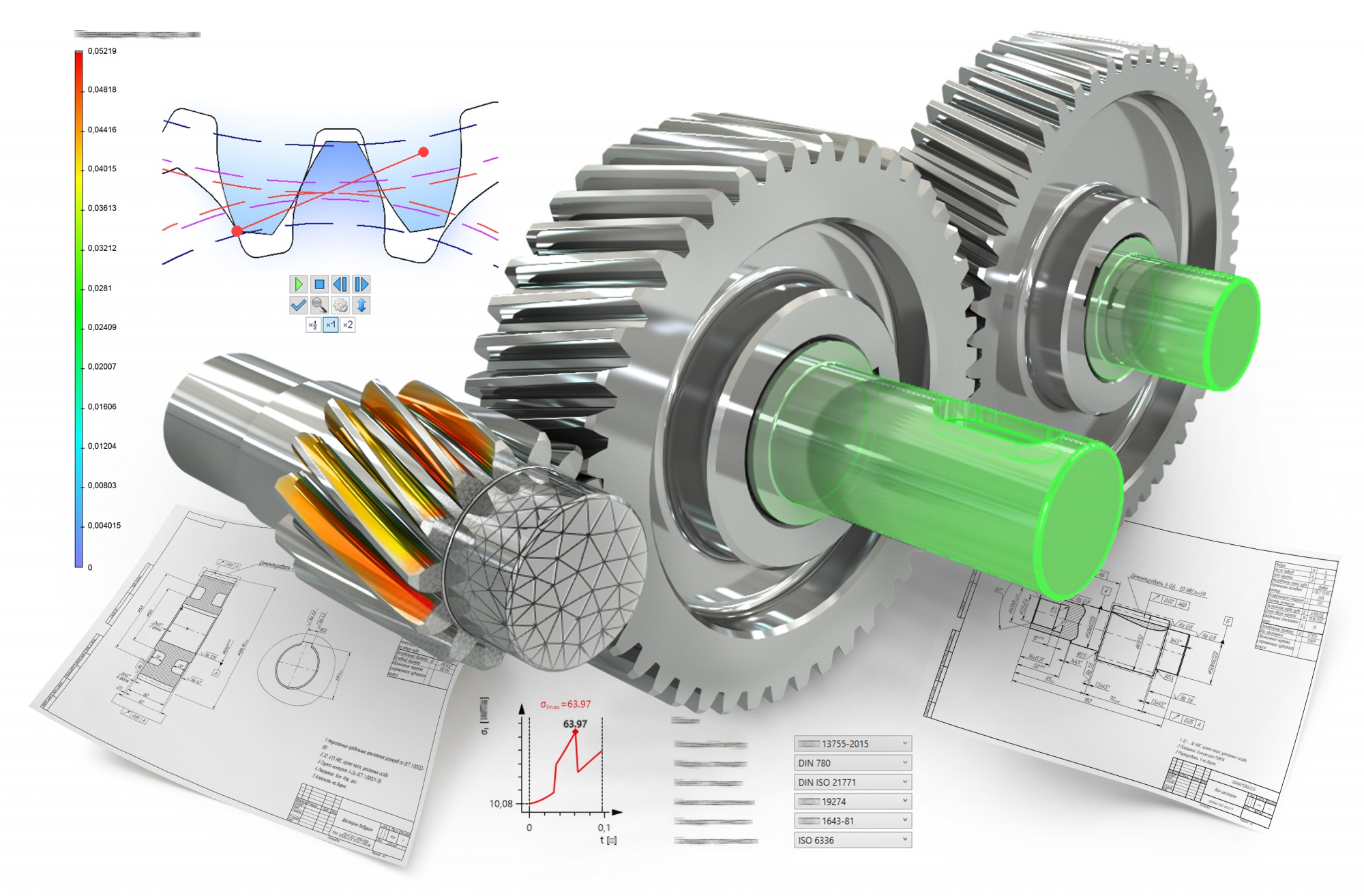

T-FLEX 齿轮是T-FLEX CAD的全集成附加应用，为齿轮的设计、分析和计算提供了广泛的工具：从二维方案的构建到齿轮的 3D 模型的放置，基于多个齿轮创建齿轮或机制，根据选定的标准将 3D 模型和绘图关联在一起，进行视觉几何分析和几何分析。

该应用程序的特点是其更大重点是简化工程师的工作，\”不问不必要的问题\”，但提供可能的选择，解决问题，根据指定的参数。可以设计传输，并根据最小输入数据在不超过 5 分钟内检查其可操作性。例如，它仅表示驱动器和输出轴的位置以及所需的齿轮比率就足够了。

齿轮模型或绘图使用一组命令创建，这些命令在接口解决方案和设计功能方面都完全集成到 T-FLEX CAD 中。

关键功能：

• 创建基于多个齿轮的齿轮、齿轮或机制的 3D 模型。
• 创建齿轮的 2D 模型。
• 关联的 3D 模型和绘图。
• 根据选定的标准（ISO、DIN、GOST）进行视觉几何分析和几何分析。
• 根据选定的标准（ISO、DIN、GOST）进行视觉强度分析和强度分析。
• 根据选定的标准计算服务寿命（ISO、DIN、GOST）。
• 以公差极限（ISO、DIN、GOST）中间的公差计算和计算。
• 选择公差的准确性和计算能力。
• 支持参数化。

特征：

• 高精度三维几何。
• 根据关键组件的所有要求创建 3D 模型。
• 在任何设计阶段（ISO、DIN、GOST）自由选择标准。
• 基于非标准理论的替代计算。
• 创建齿轮和机制的两种方案：从\”机制的必要参数\”和\”齿轮的指定参数\”。
• 更大可用性 – 应用程序根据机制的指定参数提供所有可能的选项。

T-FLEX 齿轮中可用的齿轮、齿轮和机制类型：

• 圆柱形（螺旋、螺旋、双螺旋）：
• 贝维尔（直，螺旋，零）：
• 单行行星齿轮;
• 齿轮列车
