KISSsoft & KISSsys是专业的用于齿轮选型与设计分析的软件。其广泛应用于工业领域、航空航天领域、车辆行业等，对于齿轮选型、齿轮强度分析、轴和轴承可靠性分析等，都有其得天独厚的优势。其中KISSsoft可用于齿轮、轴和轴承、螺钉、弹簧等基于ISO/DIN/AGMA标准进行可靠性评估，并可导出高精度CAD模型；KISSsys软件可用于方便地建立变速箱和传动系统的整体模型，用于分析功率流、在载荷谱作用下的系统可靠性等，并和KISSsoft共享求解内核。

KISSsoft解决方案

齿轮粗选型和精选型可用于齿轮正向开发，快速给定合理齿轮宏观设计参数；

齿廓和齿向修形选型可以基于齿面接触分析，自动寻找更佳修形方案；

齿轮几何计算可以基于齿轮或者刀具进行基准齿廓的计算；

可用于分析齿面接触强度、齿根弯曲强度、齿面微点蚀等，直接输出安全系数；

可用于齿面接触的详细计算，分析齿面接触压力三维分布、传递误差、啮合刚度等；

齿轮对分析对象可以涵盖圆柱齿轮、齿条和齿轮、锥齿轮和准双曲面齿轮、蜗轮蜗杆、面齿轮、交错轴斜齿轮、非圆齿轮；

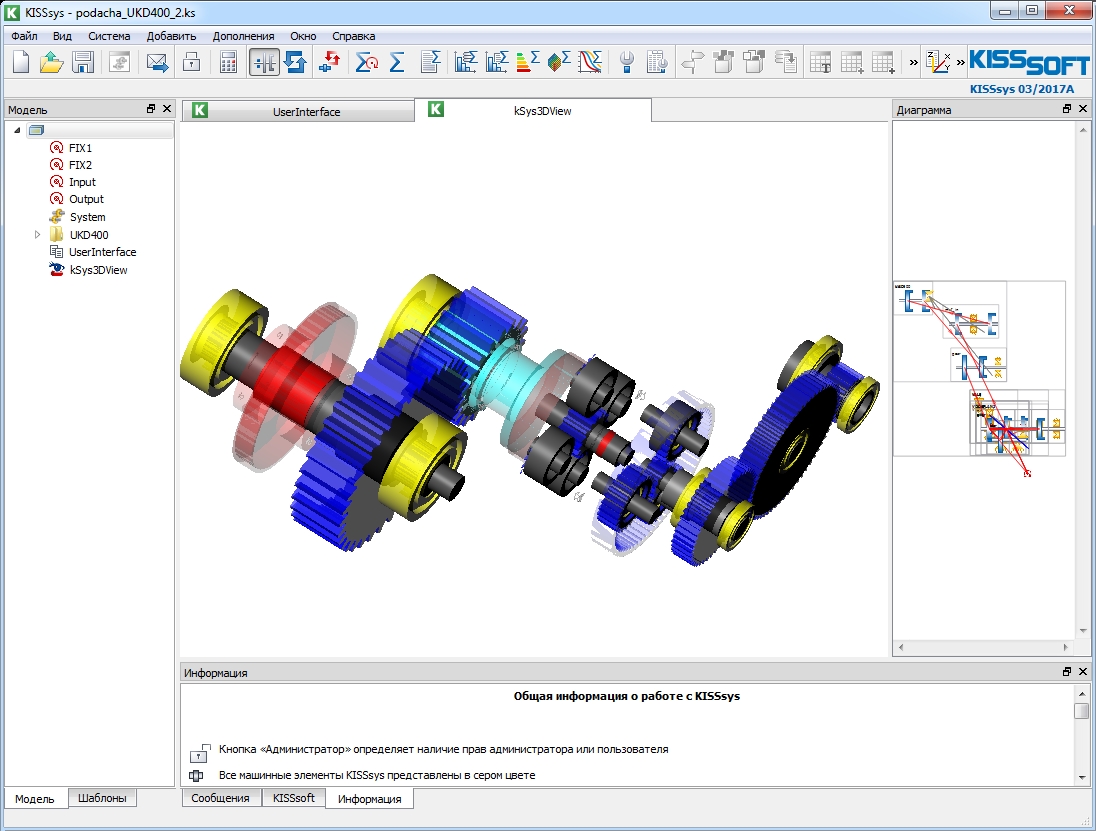

KISSsys模块中，齿轮箱的所有的部件（齿轮、轴、轴承、连接件）都是相互关联的，并且所有零件的强度和寿命分析都是同时执行的。当改变系统中的各个参数，其影响会以3D形式展现出来。即使在概念设计阶段，这种方法也能够更好地权衡各项设计的平衡关系，加速设计过程和结果；

KISSsys系统模型中，壳体刚度可通过导入壳体刚度矩阵来考虑，并支持多种有限元接口。

用户受益

齿轮的快速选型与设计分析，提升概念设计准确性，降低设计分析时间；

集成完整的和更新的齿轮分析标准，准确评估齿轮强度可靠性；

适用于各类齿轮、轴、轴承、连接件及系统的可靠性评估。

使用说明

1、开发人员的扩展功能

除了已经描述的功能外，开发人员还可以使用更多功能。

要打开模板文件，请单击文件>打开模板。或者，单击插入>默认模板以加载模板文件。它在模板下显示为树状结构。

要在树视图中添加新元素，您可以“复制”和“粘贴”它们。新元素作为模板文件的副本添加。

您可以通过上下文菜单功能重命名和删除元素。

属性对话框中的数据可以编辑。新的变量可以被添加和删除

将显示隐藏的变量并执行所有功能。

通过选择额外>抑制消息来隐藏消息。

2、属性对话框

在树形视图或元素图中，可以通过上下文菜单打开KISSsys属性对话框。其中，您可以添加新变量或更改现有变量。只有一个属性对话框可用。第二个将不会显示。

显示了属性对话框。在左边你看到一个树形视图，你可以在其中选择数据元素或变量，而在右边你可以看到所选变量的对话框。以下字段可用于变量：

类型：显示变量类型。

名称：变量的名称。您可以在这里更改名称。但是，如果必须在公式或引用中使用变量，则还必须在那里更改名称，否则将无法找到该变量。

参考：在这里输入参考目标作为参考元素。名称必须用引号输入。另一种选择是字符串变量的名称。在变体的情况下，索引必须在这里输入一个数组。这里，一个无效的参考将被标记为红色。

值：变量的当前值。

表达式：用于计算变量的表达式。如果存在表达式，则将根据表达式计算该值。

“KISSsoft→KISSsys”标志。变量可以从KISSsoft转移到KISSsys。

“KISSsys→KISSsoft”标志。变量可以从KISSsys传输到KISSsoft。

3、表视图

表格的格式在隐藏的定义变量中定义。有不同的类型：

用于计算的表格：该表格最适合显示相同类型的多个元素的数据。定义格式是：

[类型，行，列]，[\’变量1\’，\’变量2\’，..]，

[元素1，element2的，..]]

对于类型1，您可以编辑每个显示值，对于类型2，您可以编辑所有没有表达式的值，对于类型3，您可以编辑KISSsys→KISSsoft标志具有的所有值已设置。不使用行数或列数。

数组或变体表：在此表中，数组或变量变量分别显示在单独的列中。定义格式是：

[类型，行，列]，[\’变量1\’，\’变量2\’，..]]

对于类型21，您可以编辑每个显示值，对于类型22，您可以编辑所有没有表达式的值，对于类型23，您可以编辑KISSsys→KISSsoft标志具有的所有值已设置。列数未使用。

用户界面表：您可以配置此表以满足您的需求。定义是[[类型，行，列]，[[A1，B1]，[A2，B2]]]。内容可以通过表格中的上下文菜单插入，并且不应在定义中更改。由于定义是交互式更改的，因此您不能在此处设置表达式。行或列的数量也只能通过对话框进行更改，否则参考元素的信息将丢失。

4、变量

可以使用以下变量：

实数：数值。

字符串：一个字符串。用引号输入例如“文本”。

Point：包含3个分量的坐标或向量。以{1,2,3}格式输入。

阵列：一维或多维场。输入例如作为[“文本”，1.23，{1,2,3}，[1,2]]。

功能：一个可执行的功能。通过特殊输入屏幕输入的更佳输入。

ElementID：一个Classcad对象的ID。输出为$31，输入为不带引号的对象的名称。

列表：显示为选择列表，并充当解释器中的数字（以0开头的列表的索引）。选择列表通过编辑列表菜单选项被定义为一个数组，例如，[“一二三”]。

数据库列表：KISSsoft数据库中的名称显示在选择列表中。在解释器中，这种类型也可以作为根据数据库ID的数字。通过编辑列表菜单选项将数据库分配定义为数组：[“database”，“table”]

每个变量都有一个名称，一个值，一个表达式和不同的标志。如果存在表达式，则通过该表达式定义变量的值。该表达式因此特别适用于公式的输入。相反，如果输入公式代替值，则会评估此公式并分配结果。实际的公式将会丢失。KISSsoft->KISSsys和KISSsys->KISSsoft标志决定两个程序之间数据交换的方式。只有激活相应标志的变量才会被交换。

在函数的情况下，函数被放置在表达式中，并且该值没有意义。

对于实数，字符串，点，列表和数据库列表数据类型，还有其他参考元素和变体元素。

5、参考

引用元素的行为与任何其他变量相同，区别在于另一个变量提取数据。必须输入有效的变量名称作为参考元素的目标。参考目标必须作为字符串输入。这可以是引号中的实际名称，也可以是产生字符串的表达式，例如字符串串联（例如，齿轮1+\’.Z\’与齿轮变量gear1或\’gearwheel1.z\’）。系统以红色标记无效的参考。

6、变种

变量元素在内部管理一个变量字段，而在外部它们表现得像一个正常变量。作为附加数据，变体被分配一个索引变量，索引该字段。索引变量必须作为变量数组输入（例如[system.index]）。使用这些数据类型，您可以存储载荷谱图或系统变量，结果可以显示在表格中。

7、计算元素

KISSsoft计算的所有元素都源自以kSoft名称开头的类。在树视图中，它们具有蓝色背景。

计算要素具有一系列功能：

计算：在后台执行计算。

kSoftInterface：以交互方式启动KISSsoft

kSoftReport：执行计算并显示报告。

SetFlags：设置KISSsoft和KISSsys之间的数据交换标志以适应所需的存储位置。

保存在KISSsys中：数据将在两个方向上传递。

保存在KISSsoft中：具有存储表达式的数据将从KISSsys传输到KISSsoft，并且所有其他数据将仅在其他方向传输。

此功能在选择时仅设置一次标志。因此它对后来的变化没有影响。

kSoftModul：这个隐藏的函数显示KISSsoft模块描述符。

getTranslationTable：这个隐藏的函数显示从KISSsys到KISSsoft的变量名的转换表。在计算元素中，翻译表可以通过TranslationTable数组扩展：例如，[[\’eps_a_min\’，\’ZP[0].Eps.aEffI\’]，[\’eps_a_max\’，\’ZP[0].Eps.aEffE\’]在变量eps_a_min和eps_a_max与相应的KISSsoft变量之间添加一个链接。到目前为止，KISSsoft变量的名称只能从报告模板*.rpt中获取。

getUtilization：该函数返回利用率以及所需的安全/安全比率。

在fileName变量中，您可以指定一个KISSsoft计算文件，该文件在计算开始时会自动加载，然后再传送其他变量。您可以使用savingMode变量来指定是否应该自动保存KISSsoft计算文件：

不要询问也不要保存当KISSsoft关闭时，不会询问文件是否应该在更改后保存。

询问保存KISSsoft关闭后，系统会询问您是否保存文件。（KISSsoft默认响应）

自动保存KISSsoft关机后，计算文件将自动保存，无需用户确认提示。

将文件保存在KISSsys中没有文件名将被输入到fileName中。相反，整个计算文件将保存在KISSsys元素中。

轴计算包含特殊方法UpdateShaftElements。如果要在轴上添加/删除一个力的元素，则必须调用该参数。它评估轴上力的类型和数量，并将它们转移到轴计算中的“力”阵列中。这个阵列是轴计算力的决定性因素。

8、轴的元素

不同的元素可以放置在轴上。他们也将被转移到KISSsoft轴的计算中。轴上的位置由位置变量定义。

kSysHelicalGear：圆柱齿轮。

kSysBevelGear：伞齿轮。峰值的位置由方向变量定义。

kSysWorm：蠕虫。
