CAESARII管道应力分析软件

制造商：鹰图软件技术（青岛）有限公司
CAESAR II 内置完备的国际上通用管道设计规范，既可以分析计算静态分析，也可进行动态分析，可以保证管道在设计条件下具有足够的柔性，防止管道因热胀冷缩、管道支承或端点附加位移造成应力问题，被广泛应用于石化、化工、电力、海事、船舶、建筑、制药等众多行业领域。
CAESARII能够在任意尺寸、任何操作条件、操作工况的管道上进行应力分析，载荷、位移计算，并能将模型以单线模式输出到AutoCAD上，大大提高了设计人员的工作效率。

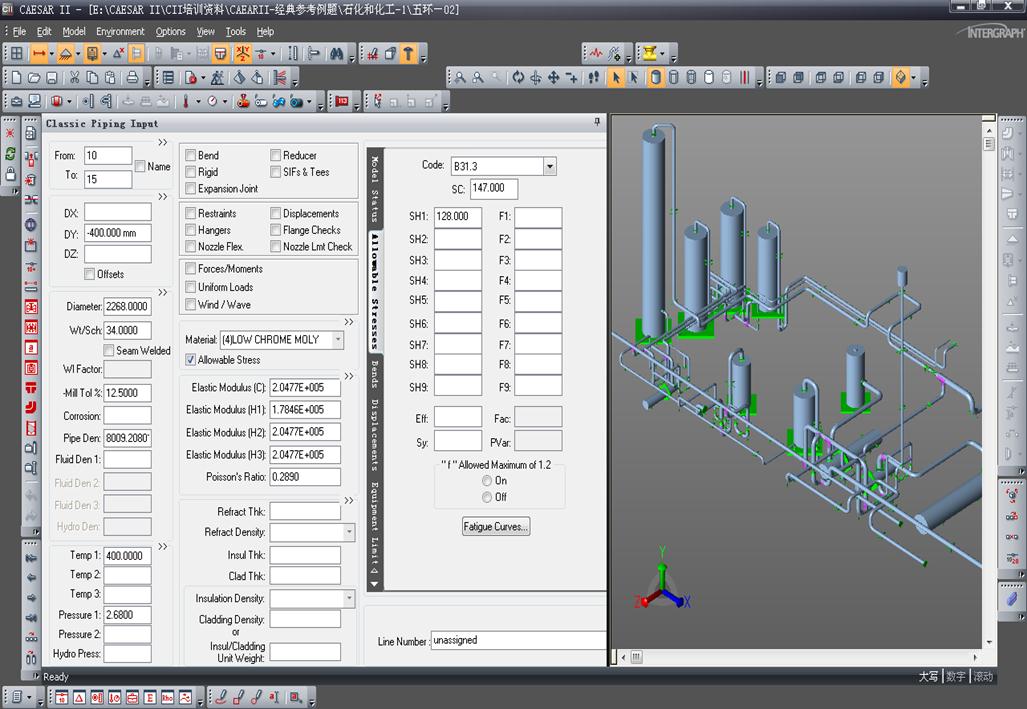

CAESARII的输入功能使管道应力分析工程师更容易操作，软件的输入格式大大减少了建模时间。在线帮助与较少使用的一些功能的套装分层结构确保你不被打开过多的屏幕或干扰选项所迷惑，你可以只查看你所关心的问题。模型一旦建成，自动错误检查将检查你的输入。从管系的透视图和可能的错误警告中确保建立的模型是正确的。错误检查完成后，你只要告诉CAESARII，程序将自动进行分析。

1、计算管道系统的一次应力、二次应力
防止管道的应力过大或金属疲劳引起管道或支架破坏：控制应力范围在应力分析工作过程中非常重要，CAESAR II基于标准规范，利用有限元分析将整个管道系统的每个节点的应力进行分析并形成报告，您可以清晰的看到整个系统的应力情况，并可以得到单个节点的详细应力构成。
2、计算法兰等连接处受力，进行法兰泄漏校核，防止管道连接处泄漏
CAESAR II含有两种法兰校核方法：Kellogg Equivalent Pressure和ASME B&PVCection III Subsection NC-3658.3。
3、计算/校核设备管口受力
设备管口许用载荷，管道作用在设备上的载荷须满足设备管口许用载荷要求。通过CAESAR II的计算，您可以得到准确的管口载荷值，进而可以确定管道系统是否对设备造成安全上的影响。
4、计算管道系统的位移
防止管道的位移量过大而引起管道自身或者其它管道的非正常运行或破坏。到关注点的位移，选择长度适合的管架，并合理布置相邻管间距。
5、进行弹簧支架的选取
CAESAR II根据管道系统的走向和输入工况进行弹簧的选择。软件内置33种标准的弹簧库，完全可以满足用户需要；用户也可以使用自定义弹簧。
6、错误检查器
复查CAESAR II模型并提醒您建立模型时可能出现的任何错误及矛盾，或者应该关注的对象。程序发现错误后将阻止CAESARII的运行（如腐蚀余量大于壁厚、应闭合的系统不闭合等）并作为致命性错误告诉用户。不正常的情况（如弹簧载荷可能为零、没有弯头或者三通而管系方向发生改变），程序将向用户提出警告。
7、工况编辑器
CAESAR II工况编辑更大静态工况数可达到999种。对于一个新的文件，静态分析模块根据输入文件中的载荷类型向用户推荐载荷工况。当推荐的工况不能满足要求时，用户可以根据工艺和现场实际情况进行准确的工况模拟。当您编辑完工况，软件会应用相应的标准规范进行分析。管道系统不同工况相同，
用户可以从其他文件拷入工况数据，进而节省大量时间。
8、动态分析模块
软件除了可以进行非线性静力分析，还可以进行谐波分析、模态分析、反应谱分析、时间历程等分析方法。利用这些方法，用户可以完成对振动管线、排放管线、柱塞流管线、气锤管线等进行定性的分析，并得到解决方案。
9、Isogen模块
用户可以自定义管线号，按照管线号利用Isogen模块，出ISO图形式报告，报告可定制，包括管道和应力信息。效果更直观，信息更准确。
10、与其它软件的集成
CAESAR II与三维设计软件具有双向接口，您可以快速地从三维软件中导入模型，消除手工输入错误。其中与CAD软件接口包括：Smart 3D、CADWorx、PDS、CADPIPE和PCF；
水力学软件接口包括：AFT、PIPENET、LIQT、Pipeplus、FlowMaster；文本文件接口：众多的第三方软件；CAESAR II可访问的数据库文件包括：Smart 3D、Lisega（管道支吊架设计）等。
11、埋地管的计算
CAESAR II分析能够评定弯头及三通处应变诱发的弯曲应力。CAESAR II分析能够估算在入土及出土点的管道变形。
12、此外，CAESAR II还有很多的其它功能：
创建直观的分析模型；
设计工具和向导；
荷载以及可视化管道模型；
用户自定义报告模板；
国际管道应力规范；
丰富的材料数据库；
钢结构数据库和模型；
膨胀节数据库……
