SPDA管道工程设计辅助系统

制造商：上海派品软件有限公司
SPDA是上海派品软件有限公司(Shanghai Piping Software Co.,Ltd)自主研发的三维管道工程设计辅助系统(Super Piping Design Automation)。SPDA基于AutoDesk公司的AutoCAD平台。SPDA系统具有 管道工程数据管理、P&ID工艺管道流程图绘制、创建完整的三维工厂模型（包括厂房、设备、平台、管道、支吊架、风管、电缆桥架 等）、碰撞检查、各种材料汇总、各种平（剖）面布置图 和 轴测图(ISO)自动生成等功能，非常适合国内设计院进行管道工程方面的设计和应用。

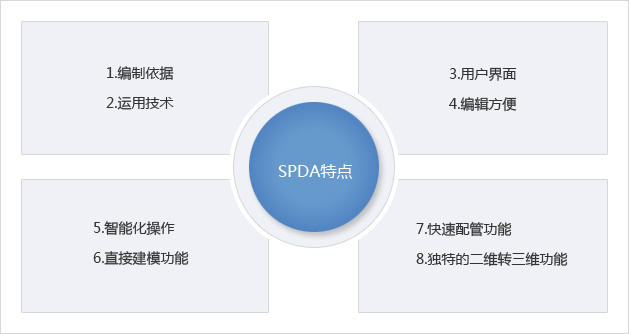

   SPDA特点

1、编制依据

本系统的基本构架和工程数据（包括设计规定和图例）主要参考原化工部和原石油部颁布的行业设计规定：

①、中华人民共和国化学工业部发布的HG/T 20645-1998、HG 20546-2009、HG/T 20549-1998 、HG 20557-20559-93 、HG/T20519-2009等行业标准；

②、中国石化出版社1994年(第一版)、2007年(第三版)、2015年(第五版)出版的《石油化工装置工艺管道安装设计手册》全套；

③、化学工业出版社1996年(第二版)、2003年(第三版)、2009年(第四版)出版的《化工工艺设计手册》 (上、下)；

同时，也参考了国内各大设计院提供的制图风格、习惯和多年从事设计工作人员的经验

2、运用技术

《SPDA》大量运用了Autodesk公司AutoCAD2008及以上（更新AutoCAD2018）绘图平台中的许多新功能和新技术，系统在Windows XP、windows 7、windows 10平台上均运行顺畅，充分实现我们的设计目标：模型更加稳定、效果更加逼真、运行更加快捷、功能更加强大，使用更加方便、差错更加简单、出图更加规范。

3、用户界面

在《SPDA》中，所有的人机交互都采用对话框技术，同时尽可能符合设计人员的作图和思维习惯，一般用户只要通过几周的实践，就可完全掌握。另外我们还设计了面向实体的分类菜单，使得每一类物体都有特定的菜单和命令，不仅记忆方便、操作简单，而且避免出错。

4、编辑方便

由于\”设计\”是一个不断完善的过程，设计人员在对模型的创建过程中，不断要修改和增删。系统对每个实体都有特定的编辑工具，可以进行诸如插入、添加、查询、修改、复制、移动、统计等操作，以便设计人员快速建立和编辑模型。

5、智能化操作

系统提供智能化分析和处理功能，对每一个操作命令，均自动识别操作对象、读取对象的所有信息，并针对不同的物体自动进行不同的操作。

6、直接建模功能

使用《SPDA》系统，设计人员无需做任何繁琐前期准备工作，只要正确选择了等级表，不要绘制P&ID流程图，就可直接建立三维模型。

7、快速配管功能

使用《SPDA》系统，用户只要指定管线的走向，系统可以自动进行配管；用户也可以按AutoCAD中绘制LINE方式绘制三维管线，并能参考任何物体作为配管的参考点，同时系统提供自动连接弯头和三通功能。

8、独特的二维转三维功能

只要是在AutoCAD上绘制的任何平面图，运用《SPDA》，可以立即生成三维模型，所有的管段能够自动连接，然后再由其生成其他视角的布置图、单线图(ISO)和材料表(BOM)。
