PERA.WeightAnalysis重量重心快速分析工具

制造商：安世亚太科技股份有限公司
　　PERA.WeightAnalysis是基于CATIA环境的重量设计分析工具，它基于CAD建模的方法实现飞机各类重量、重心、转动惯量的快速、准确估算，使得用户在飞机设计初期就能准确掌握飞机的重量状况，制定客观、合理的重量指标，并为其他专业提供可靠的重量重心数据。

　　产品概述：

　　重量的增减及重心的变化直接影响到飞机的飞行和操稳性能、安全性、成本费用、使用经济性等。因此，在设计过程中准确分析评估出产品型号的重量特性关系重大。

　　PERA.WeightAnalysis是基于CATIA环境的重量设计分析工具，它基于CAD建模的方法实现飞机各类重量、重心、转动惯量的快速、准确估算，使得用户在飞机设计初期就能准确掌握飞机的重量状况，制定客观、合理的重量指标，并为其他专业提供可靠的重量重心数据。

　　特色功能：

　　1、多样化的飞机外形创建方式

　　外形是飞机结构建模和系统布置的基础。系统提供导入外形、重构外形和参数化外形创建功能，使用户定义飞机外形的方式多样化。导入外形使得系统能利用用户已有的飞机外形模型进行后续的建模计算工作。重构外形功能使得导入的有缺陷的外形，能按照部件的方式快速重建。参数化外形创建功能使用户能使用部件的全局外形参数快速创建飞机不同部件的外形。

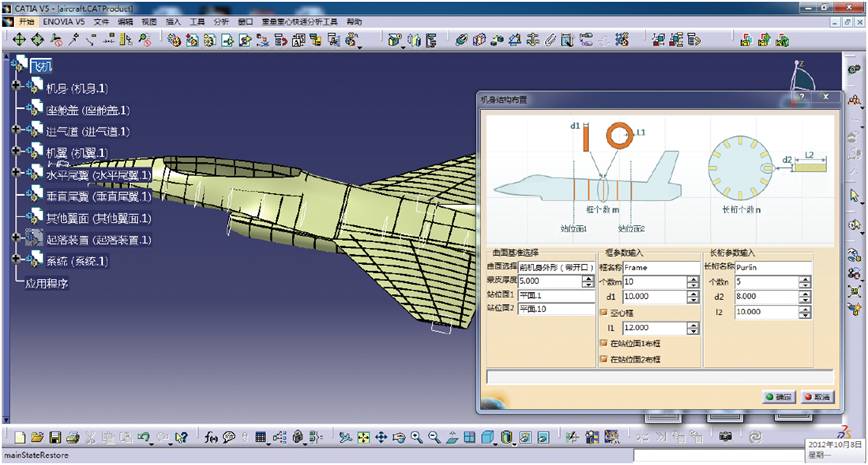

　　2、快速的结构件布置

　　系统提供多类飞机部件的结构件快速布置功能，如翼面类、机身类部件等。这些功能按照部件的基本结构形式，使用用户输入的总体布局参数，批量布置创建部件的结构件。对布置好的部件结构，用户能编辑修改其总体布局参数，调整部件的结构布局，以支持用户对不同结构布局方案重量特性的分析。系统还提供对不同部位处蒙皮厚度的定义，及结构件的自定义材料属性的定义。

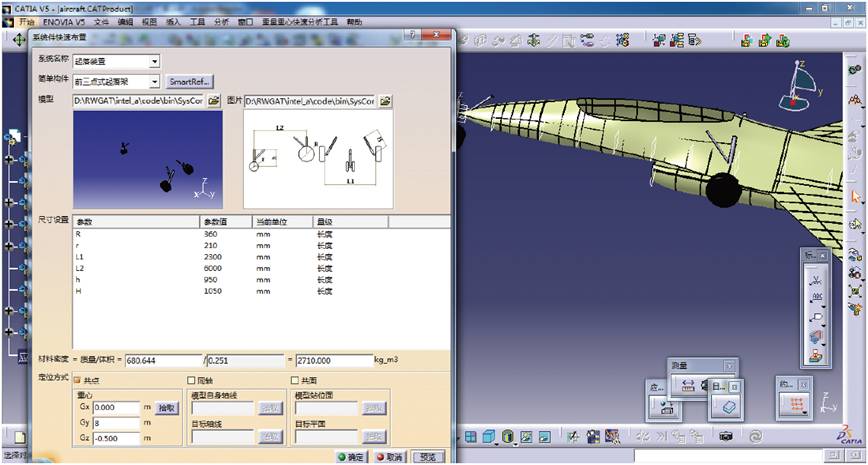

　　3、便捷的系统件布置

　　系统通过导入用户在系统件库中选择的系统件模型来实现系统件的快速布置。提供本地化和网络化的系统件库，用户可对库的内容进行维护。系统件库中的系统件模型可以是参数化的，用户布置时可根据实际需要修改其尺寸参数。布置时，用户可使用多种方式对系统件模型进行定位，如重心位置定位、轴线定位、平面定位等。

　　4、可配置的重量特性计算

　　系统引入计算配置的概念以支持用户对飞机的多种特征重量和分组重量的统计分析。计算配置是进行一项特征重量或分组重量分析时，全机模型中需要考虑的所有局部重量元素。系统可以使用户自定义多种需要统计的计算配置，并对各配置进行重量、重心以及转动惯量的自动准确计算。用户可查看各配置的详细重量信息，并将其导出为Excel报表。

　　客户价值应用PERA.WeightAnalysis，能将以前基于经验的重量评估方式改变为基于设计建模的方式，提高了重量估算工作的准确性；系统提供的灵活多样的建模方法和使用方式，方便用户处理重量估算过程中的多种问题；系统的重量特性自动计算功能，使用户能快速估算飞机的重量特性，提升了重量估算的工作效率。
