制造商：Siemens Digital Industries Software 西门子数字工业软件
NX Progressive Die Design优化了模具设计流程，提供的生产力水平远远超过传统的CAD软件。NX Progressive Die Design提供基于专家最佳实践，模具专用设计任务自动化和标准组件库的结构化工作流程，提供逐步流程，促进最高效的工作流程，同时集成复杂的设计元素技术转化为自动序列。
NX Progressive Die Design提供全套工具来执行以下操作：
钣金零件设计
绘制草图，实体、表面以及自由曲面建模
用户定义的特征
数据转换器（DXF/DWG、IGES、STEP）
装配设计的上下文
坯料定义
废品设计
条料排样
冲模座库
标准零件库
自动创建库零件
自动设计嵌件组
冲模设计自动化
设计验证
设计变更和变更支持
BOM、PMI以及二维图纸创建及模板
制造集成
产品数据和过程管理
并行团队设计
NX Progressive Die Design优势：
1、更完整且经过验证的解决方案之一：NX Progressive Die Design使用特定于流程的功能替换了劳动密集型步骤，这些功能只需要较少的输入即可执行。与传统软件系统相比，结果是更快的周转时间。此外，借助NX Progressive Die Design，您可以捕捉并利用自己的设计专业知识，进一步提高生产力。
2、钣金零件设计的先进工具：NX Progressive Die Design的独特之处在于它支持自由形状和直线断裂钣金零件几何形状。NX Progressive Die Design与NX钣金和通用建模命令相结合，可为所有行业高效设计和编辑大多数零件。
3、空白和中间状态设计：基于FEM的非成形技术使复杂的自由形状几何形状能够形成扁平的空白和中间弯曲状态。可以将特征识别应用于直线断裂部件以自动重建零件然后展开它。
4、废料设计：利用强大的NX草绘器放置曲线并指定关联废料。NX Progressive Die可以自动识别孔，导向废料和穿孔冲头。
5、条带布局：功能强大且易于使用的条带布局工具提供材料方向控制，拖放工作站定义和空闲工作站插入。轻松定义和编辑条带内废料的位置，同时保持与下游穿孔冲头的相关性。

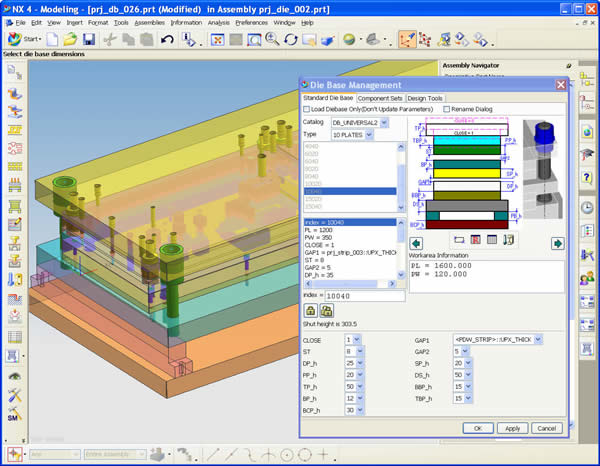

6、用于模架和标准组件的库（知识捕获和重用）：NX Progressive Die Design的模架，标准零件和插入组库提供对各种模架和标准组件的访问。可以临时或永久使用模具基座和标准部件的定制和修改。您还可以通过简单使用电子表格来包含您自己的模架或标准零件设计，为您提供所需的所有灵活性和自动化。
7、插入组：插入组（冲头/模具/凸起/导向器等）被有效地设计，基于条带几何形状的选择，自动定位和模具组件内的模具插入件的尺寸。精密冲裁选项允许根据行业更佳实践定义穿孔冲头和模具偏移参数。
8、模具设计自动化：模具设计过程在强大的可视化和装配管理工具的帮助下实现自动化，使得复杂工具装配的导航变得简单。模板中自动生成空腔和嵌塞孔，同时下游浮雕和间隙管理也是自动化的。
设计验证和装配设计背景：
NX Die Design提供模具设计师所需的强大验证工具借助NX，模具设计师可以：
- 使用条带模拟验证条带设计
- 根据带钢布局设计自动计算冲压力和力中心
- 管理和控制塞孔和嵌件的间隙
- 检查组件干扰与组件干涉检查
零件比较，交换和设计更改：引入新模型时，无需创建新模具。通过比较和交换功能，您可以轻松地使用新版本更改现有模型，无论其CAD格式如何 – 允许您随意更改模具设计。
对标称零件模型所做的更改将传播到空白，条带和插入。任何下游变化都反映在模具设计中。
BOM和文档：根据模具设计自动生成零部件和装配图。创建和管理BOM，指定和控制列内容，包括库存大小和导出到Excel。
对标称零件模型所做的更改将传播到空白，条带和插入。任何下游变化都反映在模具设计中。
制造集成：NX Progressive Die Design利用标准组件的内置智能实现先进的基于特征的加工。CAM系统理解并利用不同组件所需的精度。
高效的高速加工工艺可以作为NX CAM模板集的一部分使用。除了获得高速铣削设备的好处之外，这些方法允许更少的电极和更少的工作台时间。
集成的NX环境确保CAM编程与其他下游功能一样，与产品，条带和模具模型相关联。当模具和NC程序更新为新几何体时，可以最小化处理变更单。
产品数据和流程管理：在Teamcenter环境中工作以管理标准设计。在设计和制造之间查找，共享和同步产品和过程信息。
同时工作，同时保持数据完整性，并在车间实现设计和工作指令的可视化。
