Pi-3DDrawing

制造商:上海湃睿信息科技有限公司
  Pi-3DDrawing三维标注大师,随着科技的进步及三维软件的成熟,三维标注(带有标注信息的三维数字模型)的优势愈发明显,在“快速设计、快速生产”的市场要求中,直接运用三维数字模型将几何信息和非几何信息传递至后续过程,打通设计、工艺和制造的三维数据链,既能提高信息的效率,也能更加完整和准确地保留设计意图,符合各个企业迫切的技术需求。

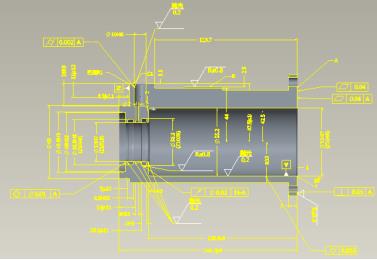

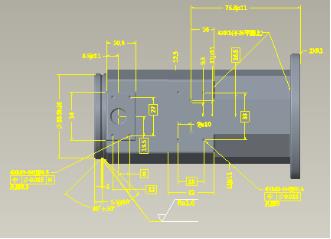

  Pi3DDrawing 是基于 Creo 平台基础研发的一款面向于产品设计领域的三维标注设计工具,在与 Creo 高度兼容的前提下,实现全三维设计标注,包含:组合视图、视角管理、尺寸、公差、粗糙度、焊接符号、基准、标题栏等三维标注功能,为企业未来 MBD(用全息三维模型来完整表达产品定义信息)提供标注基础,为三维工艺等提供模型依据

  核心价值

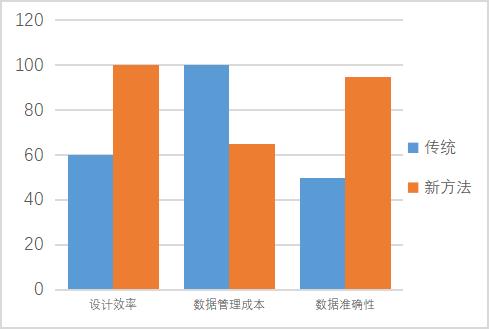

  1、 数据源:三维数字化实体模型完整表达产品定义信息,详细定义了产品的外形、尺寸、公差、粗糙度、材质等信息;

  2、 高效:设计意图直接体现在三维当中,无需“翻译”成工程图,既少了出图环节,也省去了工艺、生产部门的读图环节,效率自然大幅提升;

  3、 易读、准确:工程图是工程师的语言,语言的熟练程度会影响出图、读图的效率与准确性,且工程图存在一些无法规避的歧义性标注,而三维标注则不存在此类问题,采用所见即所得的、符合大众通用的语言,使设计意图更易读、更准确。



         核心功能

  1、 视图视角:自动创建组合视图;

  2、 尺寸标注:快速标注模型尺寸信息;

  3、 尺寸修饰:快速创建尺寸前缀、后缀等信息;

  4、 公差:快速创建尺寸公差、孔公差、轴公差;

  5、 粗糙度:快速创建常用表面粗糙度;

  6、 焊接符号:快速创建焊接标注;

  7、 标题栏:创建标题栏,描述产品信息;

  8、 技术要求:预设技术要求快速调用。

  系统支持

  设计软件:支持Creo Parametric 2.0以上所有版本 操作系统:Windows 7 X64、Windows 10 X64
