制造商：
Software Companions
GerbView
GerbView™是一个先进但易于使用的应用程序，您可以用它查看，打印和转换格柏，ODB ++，Adobe PDF，Excellon和HPGL / 2文件。
GerbView支持RS-274D和RS-274X Gerber格式，您可以用它将旧的Gerber文件转换为新的RS-274X扩展格式。新的扩展Gerber格式包含嵌入的光圈信息，使用这种格式将更大限度地减少PCB制造过程中出现错误的风险。
使用GerbView的PDF到CAD功能，您可以将Adobe PDF文件转换为Gerber或Autodesk DXF.
Gerbview在屏幕上或硬拷贝中将使您的设计可视化。要想看到你真实的设计，再也不需要等photoplots或样机电路板。您可以使用度量和查询工具来检查光圈，工具，笔，距离和面积。
在GerbView中，您的工作空间包含一个或多个受支持文件格式文件。工作区可以保存以供以后使用。保存的工作区将链接到您的设计文件，因此只需重新加载工作区文件即可查看整个设计。
诸如文本，条形码，箭头，线条，图像，椭圆和多边形等标记元素可以添加到工作区中。标记将被存储在一个单独的文件中.
GerbView可以将您的Gerber，HPGL / 2和Excellon文件转换为Autodesk DXF，Autoesk DWF，Adobe PDF等格式。您可以组合几个不同的Gerber文件（图层），并创建一个多层的PDF，DXF或DWF文件。
GerbView可以光栅化单个文件或整个工作区，并保存为支持的栅格格式之一。标记元素可以选择性地包含在转换中。
您可以缩放或以实际大小打印。 所有基于Windows的绘图仪和打印机都支持。海报模式（也称为平铺页面）可用于在较小的A4 / Letter页面上打印较大的设计和图纸.
主要功能
• 查看，打印，标记和转换Gerber，Adobe PDF，Excellon，ODB ++和HPGL / 2（PLT）.
• 将Gerber，Excellon，ODB ++和HPGL / 2文件转换为AutoDesk DXF，Adobe PDF和其他格式.
• 把RS-274D转换为RS-274X，即扩展的Gerber格式.
• 将PDF文件转换为Gerber RS-274X，HPGL / 2或DXF。
• 将多个Gerber文件转换为多层PDF，DWF或DXF文件。.
• 将ODB ++转换为分层PDF，或使用Gerber（RS274-X），PDF，DXF，SVG或其他格式转换为单个文件.
• 支持Gerber X2 文件和 pads属性.
• 使用线条，文本，矩形，图像，QR码，条形码，符号，多边形等添加标记.
• 标记预烧功能，用于将标记元素转换为Gerber数据.
• 从加载的Gerber文件中删除项目选项.
• 报告一个或所有图层的光圈使用情况.
• 包括命令行转换和打印.
• 查询Gerber，ODB ++，HPGL / 2和Excellon文件中的实体信息.
• 测量距离，面积和周长，而不需捕捉垫和轨道.
• 公制和英制单位都支持.
• 突出显示Gerber和ODB ++文件中的选定光圈.
• 将不同格式的文件添加到单个工作区.
• 工作区内的文件数量没有限制（仅限于内存）.
• 可以单独设置所有加载文件的可见性，旋转，缩放，镜像和位置。
• 将选定的显示区域复制到剪贴板，然后粘贴到另一个Windows应用程序中.
• 使用鼠标滚轮进行缩放和平移操作.
• 用户定义的页眉和页脚，用于打印.
• 彩色或黑白打印.
• 缩放打印或适合纸张.
• 全面打印预览.
• 用于打印大幅面图纸的海报模式，例如， 多个A4页面.
• 打印到所有Windows支持的绘图仪和打印机设备.
• 将整个工作区或单个文件转换为光栅格式。 支持的格式包括：
• TIFF，CALS，Adobe PDF，Windows BMP，PNG和JPEG.
________________________________________
GerbView 可下载以下格式:
• Gerber RS-274D (标准Gerber)
• Gerber RS-274X (扩展的Gerber)
• Gerber X2
• Adobe PDF 1 2
• ODB++ (zip and tgz)
• Excellon Drill Format
• AutoDesk DXF
• HPGL, HPGL/2 and HP RTL
• TIFF
• JPEG
• PNG
• CALS
• BMP
注:
1. GerbView不支持只包含栅格的PDF文件，例如：扫描的图纸，.
2. 对于多页PDF文件，每个页面可以作为单独的图层导入.
3. 每个文件将作为图层加载 – 您可以单独查看，打印和转换图层或组合。
________________________________________
GerbView 可以转化成以下格式:
• Gerber RS-274X
• Autodesk DWF 1
• Autodesk DXF 1
• Adobe PDF 1
• Adobe PDF/A 1
• Adobe Postscript
• CALS Type 1
• CGM Binary
• JPEG
• PLT (HPGL/2)
• PNG
• Scalable Vector Graphics (SVG)
• Tagged Image File Format (TIFF)
• WebP Image Format
• Windows BMP
• Windows Metafile
• Windows Enhanced Metafile
注:
1. 您可以加载多个文件并使用此格式转换为单个多层文件.
________________________________________
支持的操作系统:
• Windows XP SP 3, 32 and 64 bit
• Windows Vista, 32 and 64 bit
• Windows 7, 32 and 64 bit
• Windows 8, 32 and 64 bit
• Windows 8.1, 32 and 64 bit
• Windows 10, 32 and 64 bit
• Windows Server 2008
• Windows Server 2012
• Supports Terminal Server and Citrix.
GerbView 截屏
GerbView.

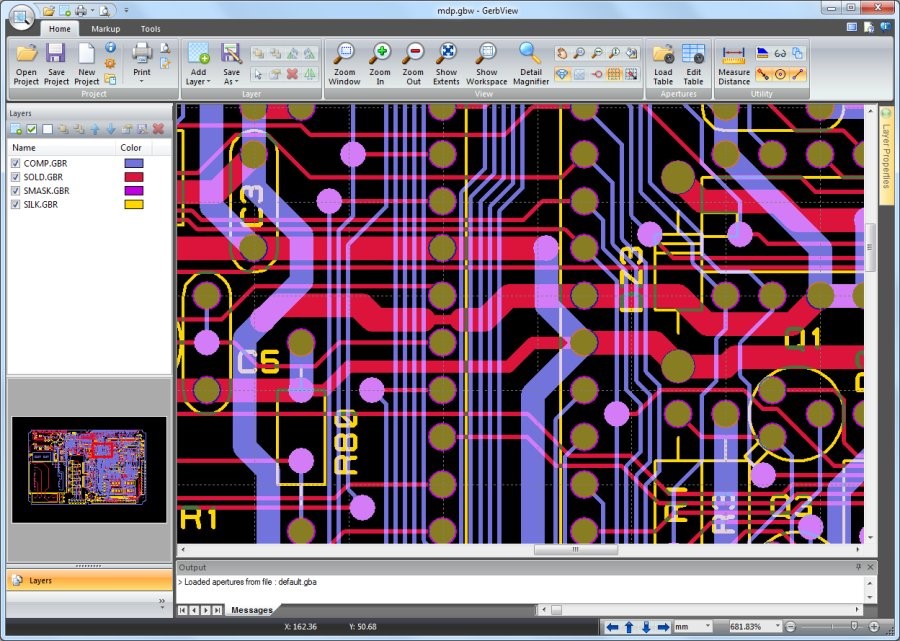

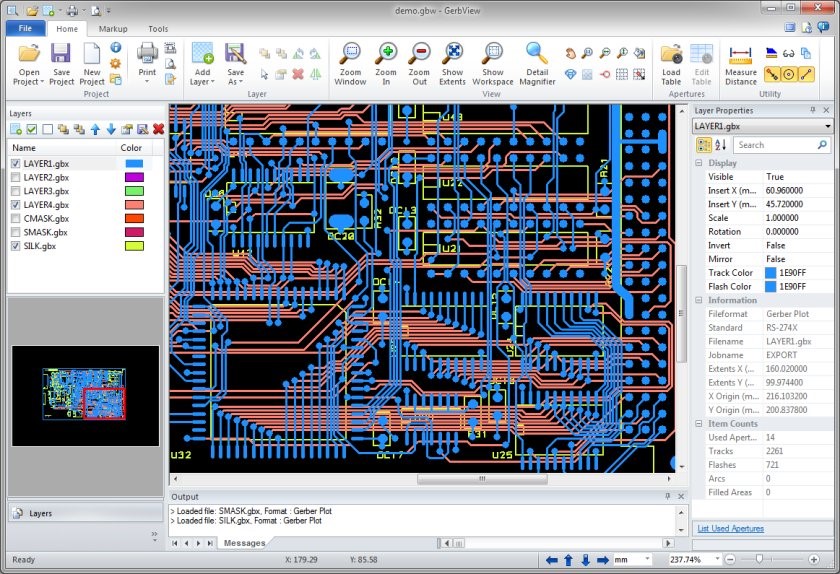

加载演示项目的GerbView（包含在安装中）
GerbView 7.

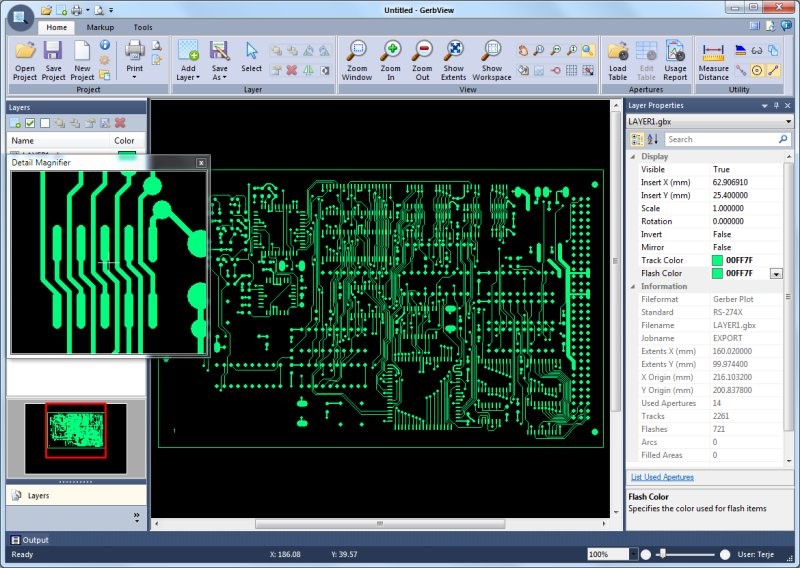

显示带有活动放大镜窗口的GerbView的屏幕截图. 放大镜窗口将显示当前鼠标位置的放大视图
GerbView.
屏幕截图显示透明模式下的项目. 透明度将确保所有图层都可见.
