InteVue

制造商：武汉天喻软件有限公司
　　天喻产品可视化平台-InteVue企业工程技术人员提供轻量级的协同三维可视化解决方案，在产品全生命周期设计、工艺、制造、采购、销售等环节为用户提供高效、全方位二维和三维可视化支持。

　　一、产品介绍：

　　随着企业信息化建设的普及及设计过程的三维化推广，企业中存在大量的三维模型数据，如何合理、充分利用这些三维模型数据成为企业关注的一个焦点问题，据统计三维模型的设计人员和使用人员的比例为1:20,即一个设计人员设计三维模型，将有20个工程技术人员将这一模型应用于工艺、制造、销售等后续工作中，但目前企业的三维模型主要用于设计和分析领域，这一问题的存在并不是企业不愿将模型应用到其他领域，而是没有一个专用的工具去有效利用这些三维模型，针对这一问题，天喻软件开发了三维可视化平台InteVue。

　　InteVue产品可视化平台是武汉天喻软件有限责任公司在总结华中科技大学CAD中心十多年三维图形研究技术基础上，针对企业在大规模CAD图形显示方面的需求，推出的解决企业全生命周期的三维可视化的解决方案。

　　二、功能特点：

　　1)为当前主流3D/2D CAD系统提供完整的数据浏览解决方案；

　　2)轻量级的产品可视化解决方案；

　　3)产品全生命周期的可视化；

　　4)快速的网络可视化协同；

　　5)便捷的3D装配、爆炸视图编辑、动画仿真模拟；

　　6)丰富的图形批注、图元测量功能；

　　7)支持多种二维、三维图形、图片文档格式；

　　8)方便的剖视图功能；

　　9)支持异构CAD系统轻量化装配；

　　10)支持模型干涉检查；

　　11)良好的伸缩性和扩展性；

　　12) 组件化产品；

　　13)对软硬件系统性能要求低；

　　三、 轻量级的三维数据浏览解决方案：

　　目前企业三维模型数据越来越大，GB级的三维模型数据已是常见的模型，如何快速浏览和传输这些模型成为三维模型重复利用的一个关键问题，InteVue针对这一问题，提出了轻量化的数据浏览解决方案，首先将三维模型轻量化成一个统一的数据格式，然后在专用的三维浏览上进行数据浏览，文件轻量化之后保持原来的数据结构和信息，但数据大小只有原来的1/20~1/70。

　　InteVue包含两个功能模块：InteVue可视化模块和D3D模块，前者通过三维系统插件方式将三维模型转化为轻量化模型，后者直接将三维CAD系统的模型转化为轻量化文件，插件方式为InteVue自带模块，直接轻量化方式需安装InteVueD3D模块，数据浏览的方式如下：

　　1）三维插件支持的三维系统为：

　　Proe wildfire 1~5、Cero 1~5

　　UG NX 1~12

　　CATIA V5R14 ~26

　　SolidEdge 16~20 ST1~10

　　Inventor 9 10 11 2008~2018

　　SolidWorks 2005~2018

　　2）直接轻量化模块（D3D）支持的数据格式包括:

　　Proe prt asm文档

　　UG prt文档

　　CATIA model、catpart、catproduct文档

　　Inventor ipt、iam文档

　　SolidWorks sldprt sldasm文档

　　标准三维数据格式SAT（ACIS）、X_T（Parasolid）、IGES、VDA、DWG三维、SETP；

　　标准二维数据格式：DWG、DXF、DGN（microstaion）

　　PDMS三维数据格式：RVM

　　3）三维工艺文件支持:

　　三维装配工艺文件：i3dAsm

　　三维机加工文件：i3dMach

　　三维工艺：i3d、i3dDoc、 i3dAsm、i3dMps

　　4）其他文件格式支持:

　　Office文档:doc、ppt、excel、viso;

　　三维文件格式：OBJ、STL、VRML、JT（UGS）、DWF、U3D、SKP（google）;

　　图片文件格式：JPG、BMP、TIFF、WMF、EMF；

　　四、 支持超大规模3D数模：

　　InteVue同步发行了32位和64位版本，64位版本可支持超大规模三维数模轻量化及协同可视化。

　　64位版本特点如下:

　　1)轻量化插件全面支持64位CAD系统，常见的CAD系统包括：CATIA、UG、Proe、Solidworks、Solidedge、Inventor；

　　2)支持GB级三维模型的轻量化，已测试过单个CAD模型超20GB三维模型的测试和转换；

　　3)64位轻量化浏览控件，支持超大轻量化模型浏览，支持上亿数量级的三角面片三维模型的快速浏览。

　　五、与3D数模的文件完全兼容：

　　新版轻量化文件与3D数模在文件兼容性方面大幅提升，在保证轻量化文件与原文件一一对应的基础上，实现了同一模型在不同装配环境下，零件的差异性显示。支持变型零件和装配环境中的造型特征功能对零件形状的改变，使零件装配环境下呈现与零件不同的形态，如弹簧垫圈、变型的密封圈等。

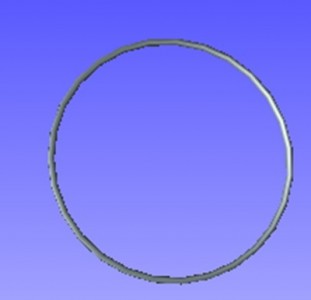

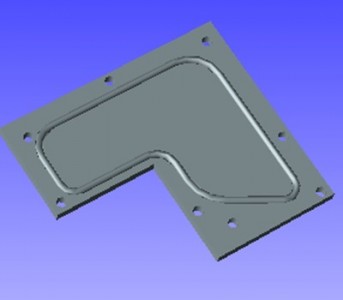

　　变型零件如图1所示，变型密封圈在装配之前形状为圆环，当密封圈装配到装配体之后，密封圈随对应的密封槽变化，与密封槽的形状一致，此时零件还是圆环，而装配体中则呈现出密封槽的形状。

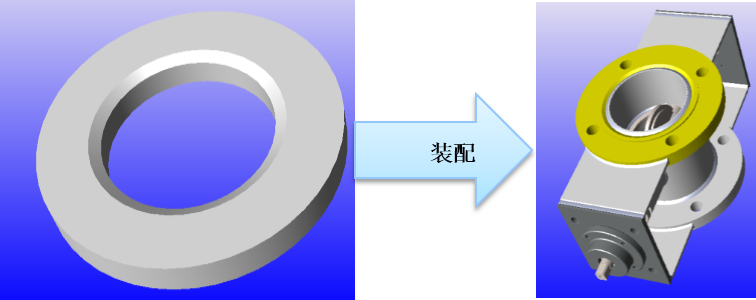

　　装配造型特征支持如图2所示，在零件装配之前为无螺栓孔，装配之后，在此基础上进行螺栓孔的造型。零件为无孔模型，而在装配体上则为有孔的三维模型。

　　六、全新的二维浏览与批阅功能：

　　2018重新开发了二维浏览底层，并根据工程图在浏览方面的需求，开发了全新的二维圈阅功能，新的圈阅和批注功能包括：矩形框、云线框、箭头框、爆炸框、引线文本、矢量箭头、直线、弧线、手绘曲线、多边形、高亮等工具，可满足常见的工程痊愈需求。新的二维浏览如图3所示。

　　新二维浏览与圈阅的主要特点如下:

　　1) 所见即所得的圈阅功能；

　　2) 丰富的圈阅工具：

　　3) 支持最高版本DWG图纸；

　　4) 支持常见三维系统设计的二维工程图浏览和圈阅；

　　5) 与设计图纸完全一致；

　　6) 丰富的属性设置与修改工具；

　　七、全新的工程图片浏览功能

　　针对工程图片浏览需求，开发了全新的工程图片浏览控件，可支持超大幅面的扫描图，特点如下:

　　1) 支持150多种图片文件格式，常见格式如：bmp、jpg、tiff、png等；

　　2) 支持超大幅面扫描图浏览，图片缩放、平移等操作快捷和流畅；

　　3) 支持批量打印工程图片功能；

　　4) 支持Tiff等多页图片的浏览；

　　5) 支持面向企业定制的水印；

　　6) 支持与电子档案管理系统集成；

　　八、三维定向视图

　　1)从特定视角记录三维快照；

　　2)支持多个定向视图；

　　3)定向视图可切换和修改；

　　4)定向视图记录零件的位置（爆炸）、颜色、透明、可见性等；

　　5)定向视图平面上可绘制直线、圆、文字、矩形、手绘曲线等几何元素；

　　九.异构CAD协同可视化解决方案

　　异构三维可视化数据浏览解决方案主要为多专业、多CAD企业协同设计提供一个统一的三维可视化浏览和仿真平台，将不同的三维CAD数据格式集成在一起，形成一个完整的数据浏览与仿真解决方案，方便进行可视化的信息交流和共享，为产品设计过程中提供实时的可视浏览和仿真解决方案，及时发现不同专业之间存在的设计冲突等问题。在设计阶段利用可视化仿真的手段，分析各专业之间的潜在的设计冲突，避免造成制造后期出现的返工等问题。

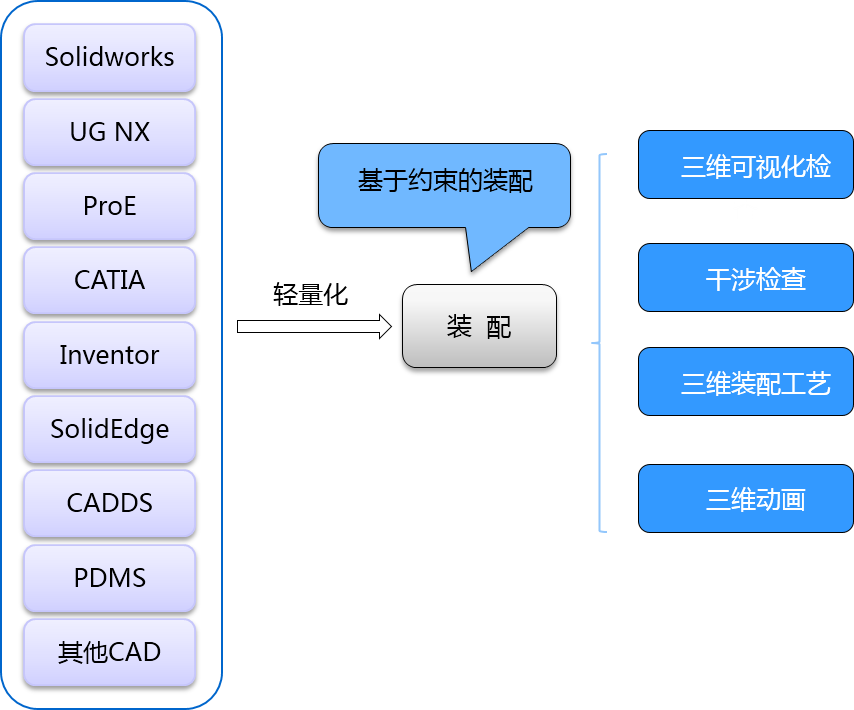

　　异构协同可视化方案如图5所示，首先利用Intevue轻量化工具实现对不同专业和CAD模型轻量化，然后利用Intevue中提供的基于约束的装配功能，实现不同专业模型的装配。在统一的装配模型下进行可视化的干涉检查、装配工艺和装配动画等功能。

　　十、基于轻量化模型的装配功能

　　Intevue可实现对不同CAD系统的三维模型通过定义模型之间的约束关系，实现模型的装配。装配支持的几何对象包括点、直线、圆弧、圆、柱面、球面、环面等常见的几何类型，支持的几何约束包括平齐、垂直、平行、偏移等常见的几何约束。

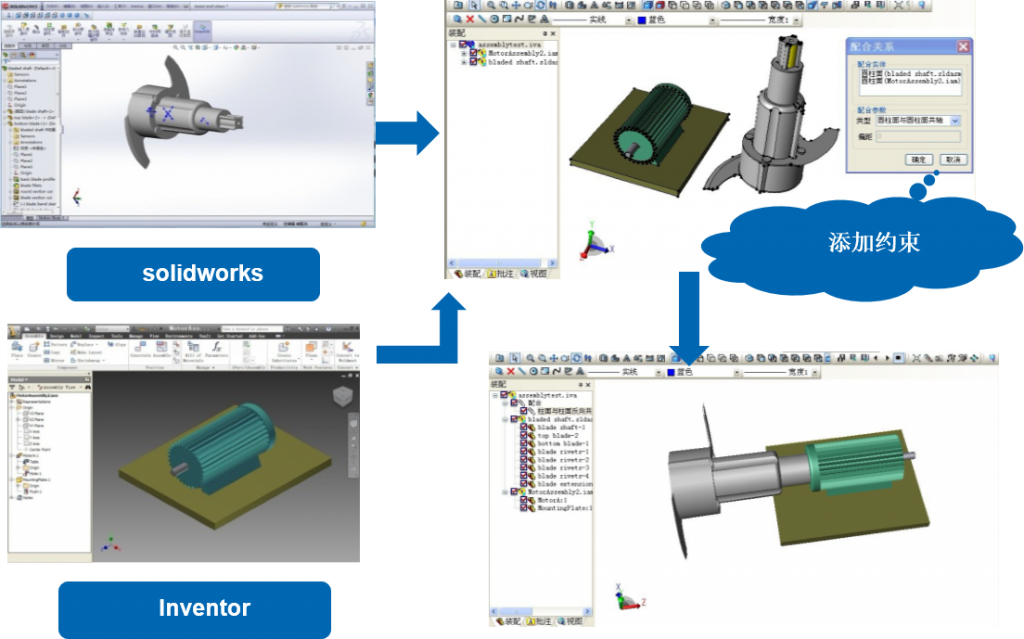

　　如下图6所示，Solidworks和Inventor三维模型轻量化后，在InteVue的调入到InteVue的装配模型下，通过添加几何约束，利用约束求解，实现了不同CAD系统三维模型的装配。

　　十一、自顶向下的三维装配动画设计功能

　　InteVue自顶向下装配动画设计模型，可以定义产品或部件的拆卸和装配动画，支持部件平移、旋转等位置变化和可见性、颜色、透明、渲染模式等显示属性的变化；支持视图的平移、放转和缩放。为增加动画定义的灵活性，引入了“动画步骤”概念：动画步骤是一个动画集合；一个动画步骤中包括一个或多个部件动画、视图动画或动画步骤，这些动画之间可以顺序或同时执行。

　　十二、基于轻量化模型的干涉检查

　　三维干涉检查可检查不同专业之间的三维模型是否存在干涉，通过图示化的方式展现装配存在问题的地方，并由相关的设计人员最终确定模型之间是否发生干涉，及时发现产品中存在的问题。干涉检查模块支持不同专业间模型干涉检查。特点如下：

　　1)支持两专业干涉检查；

　　2)这次专业间两两检查；

　　3)开放干涉检查接口，可在服务器上执行，并生成干涉检查报告；

　　4)快速定位干涉检查零件；
