ZWPD PID

制造商：北京中维数通软件有限公司
ZWPD智能化流程图设计软件是北京中维数通软件有限公司发布的根据数据库系统及标准推动的工艺系统图软件，是一款用以建立、改动、管理方法管路和加工工艺流程图的设计软件项目。

ZWPD 软件功能介绍 | 智能P&ID设计功能模块

流程图做为工厂设计的关键一部分，深深的关联着全部设计的迈向。一款智能化的流程图设计手机软件，能够提高设计人员的工作效率；降低简易可重复性的工作职责，让设计人员可以更专注于设计自身；提高设计的精确性和极致水平，更加轻松地解决更加错综复杂的工厂设计难题。本系统可保持P&ID与三维工厂设计模型数据连动，可在P&ID的前提下查验三维模型的准确性，既节约中后期校审任务量，加速设计进展又一定程度上降低设计出差错概率，有益于中后期工程图及工程施工

ZWPD智能化流程图设计软件是北京中维数通软件有限公司发布的根据数据库系统及标准推动的工艺系统图软件，是一款用以建立、改动、管理方法管路和加工工艺流程图的设计软件项目。

做为北京中维数通软件有限公司ZWPD数字工厂设计解决方法的重要组成部分，P&ID所承受的信息内容不仅是系统流程的图像消息，它还附加主要参数特性，被理解为智能化P&ID。对比传统式P&ID，它可以更方便更便捷的制作加工工艺流程图，并能自动生成工艺专业设计所必须的工程图纸、表格，比如管道表、管路特点表，闸阀表等。在此基础上，P&ID图型里的特性能够关联到数据库系统，为三维建模带来了数据信息基本。

软件特点

1. 轻松绘制P&ID

a. 丰富的图形库

无需手动绘制，内置各种图例符号，可直接选择使用

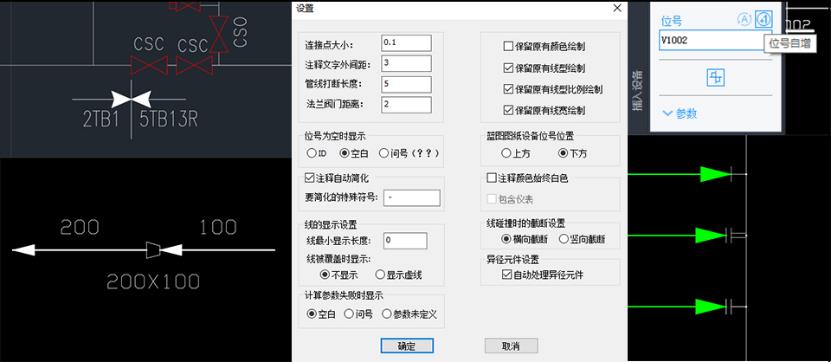

b. 自动化的绘制方式

软件提供大量自动绘图逻辑，如自动添加管嘴、自动管道等级分界符、自动生成异径管件，自动增加位号等，减少重复劳动时间，大幅提高作图效率。

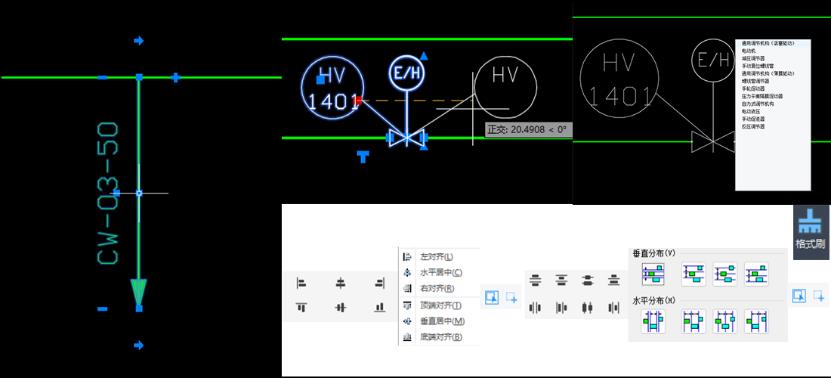

c. 快捷编辑命令

大量的辅助绘图编辑工具，可以使P&ID设计更高效

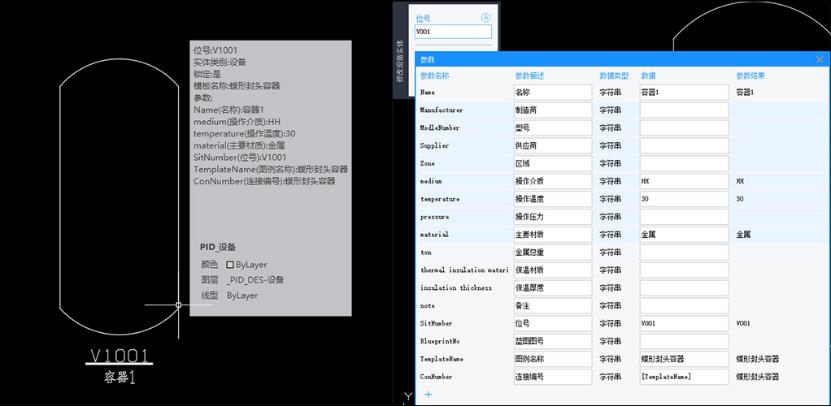

2. P&ID图形参数化

智能流程图存储更多参数信息，在绘图过程中，即可完成三维数据库的填充，免除二次工作，节省时间成本。

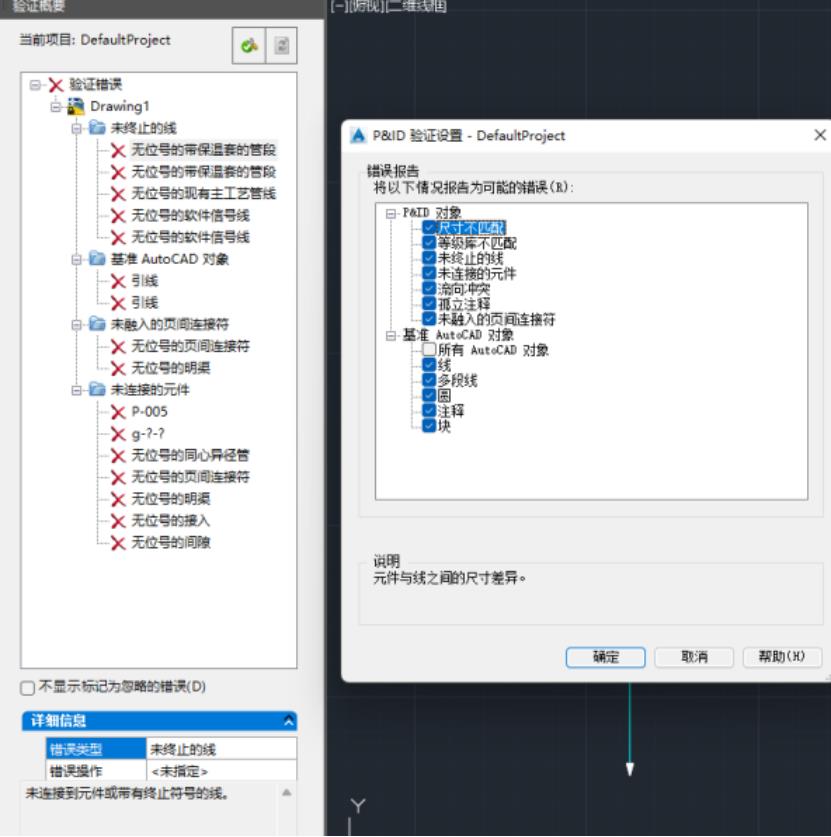

3. 设计检查

检查PID草图中现有实体的连接关系、尺寸匹配、流向冲突，并显示对应的错误数据。

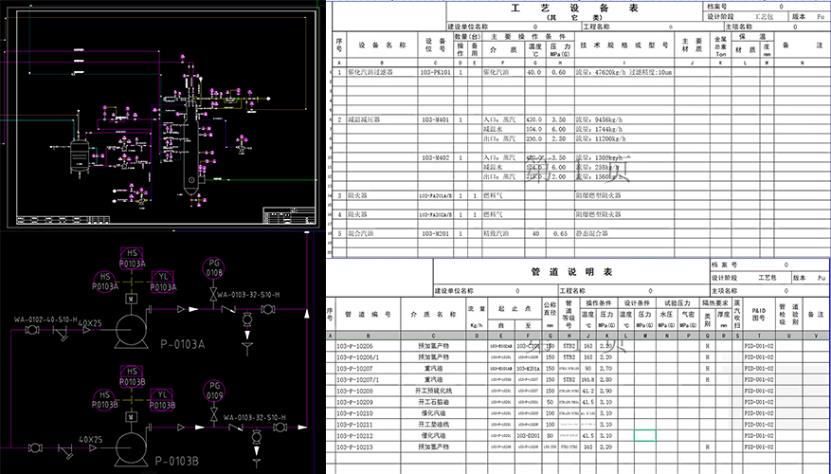

4. 一键生成图纸/材料表

可以根据设计时设置的参数数据，生成P&ID图纸和材料表（工艺设备表、管道说明表、阀门表……），支持图框和材料表模板设置。

5. 自动建模

依据PID设计数据，在建模模块中建模设计时提供可选择的建模数据。并新启动CAD进程直接打开模型对应的PID草图。

6. 一致性检查

在建模模块中提供一致性检查功能，检查模型与PID设计是否一致，显示不一致的地方，定位不一致的实体位置，尝试提供不一致问题的解决方法，以及解决不一致关系之后的刷新显示。并新启动CAD进程直接打开模型对应的PID草图。

完整的数字化解决方案，让工厂在设计阶段就可以直观的被设计人员感知到，对问题的把控更全面。
