SYNOPSYS 光学设计软件

制造商：Optical Systems Design, LLC
SYNOPSYS™ 光学设计软件是目前世界上功能强大的光学设计软件之一。58年的发展更新和Windows界面使得新手很容易上手使用；能轻松面对更高的专业需求。其开发者OSD公司是世界领先的光学设计软件的开发者之一， 同时提供光学设计服务，OSD公司几乎在所有类型的光学系统设计方面有着丰富的经验，包括测试仪器、天文、照明、微光夜视、红外系统、目镜等方面，设计完成了超过28000个的项目。

从1976年以来，全球的用户已成功地利用SYNOPSYS™设计研制了大量镜头，受到广大客户的肯定和好评。SYNOPSYS™可以分析优化各种各样的复杂光学系统。支持多种特殊光学面如衍射光学元件、复杂非球面、自由曲面设计、各种变焦镜头，扫描系统。很容易实现元件的偏心和倾斜；

美国Optical Systems Design LLC（简称OSD），作为一个光学设计服务和软件开发商，五十多年来一直孜孜不倦地在时间范围内推动创新光学技术的发展。目前OSD公司是世界更大的光学设计软件供应商，发展了国际领先的光学设计软件——SYNOPSYS™光学设计软件。客户遍布全世界25个国家和地区。OSD公司可以快速有效地解决用户的设计需求、概念发展或方案开发、详细的镜头设计、公差分析、技术性能分析（包括衍射效应，通过Monte-Carlo分析公差预算影响）；建立的透镜系统会自动匹配首选供应商的光学样本列表，从而降低加工成本和加快设计加工进程。

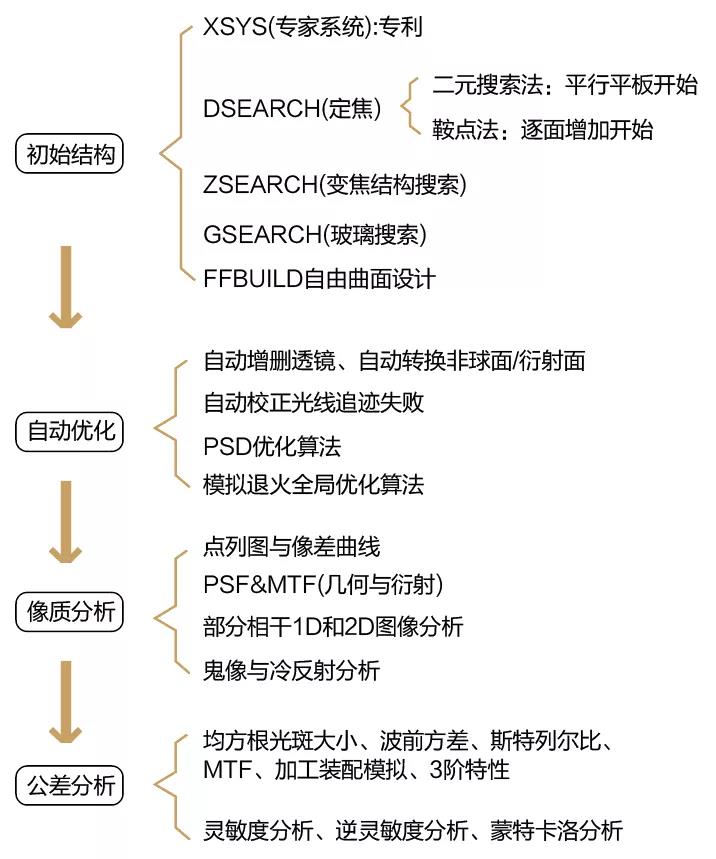

初始结构：

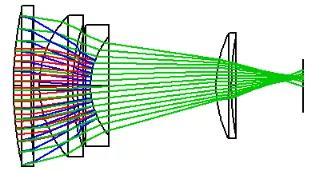

专利文件和优良设计起始点：专家系统工具XSYS可以存储并使用来自设计良好的光学结构。输入所要设计的系统的使用波长、相对孔径、视场等参数，软件即可从自带的镜头库中找出对应的结构以供选择。

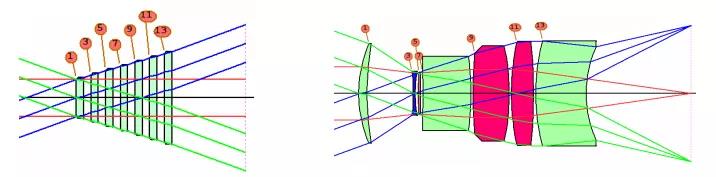

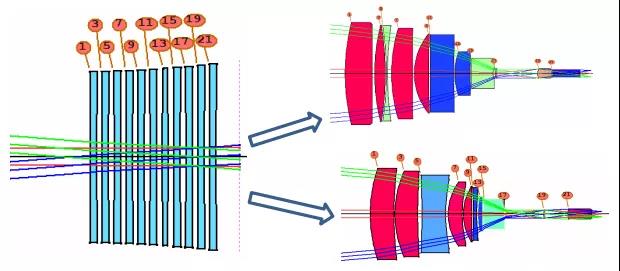

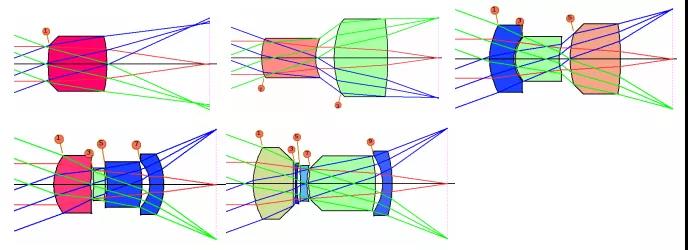

定焦系统的初始结构：使用DSEARCH™命令，可以在几分钟内，把你的想法变成一个实用的镜头，全局优化工具可以像有经验的设计人员一样找到一个好的结构，甚至可以找到一个更好的。

变焦系统的初始结构：要设计一个变焦镜头吗?使用ZSEARCH™命令，在几分钟内自动找到你所需要的结构。

自由曲面设计：FFBUILD™命令能够在控制光束间隙的同时，优化自由曲面（离轴四反自由曲面）。

优化功能：

当您选择光学设计软件时，优化能力是较重要的指标。SYNOPSYS™拥有更强大的优化功能，可以快速准确地优化光学系统。拥有均方根光斑大小、OPD、MTF、和一整套自定义的评价函数。智能化的优化默认设置和边界条件设置、有效的优化玻璃变量的方法、非常精确的边界条件的处理、容易自定义的边界条件、快速而精准的MTF优化、玻璃搜索匹配工具GSEARCH可以匹配更好的玻璃组合，可以自动搜索更好的非球面/衍射面位置，可以自动校正光线追迹失败功能，可以自动增加和删除透镜。

和许多光学设计程序一样，SYNOPSYS™的局部优化 (优化寻找评价函数的局部极小值)是建立在阻尼最小二乘法和PSD优化算法基础上的，但是几个独有的加强改进使SYNOPSYS™的PSD优化算法的收敛速度大大加快。SYNOPSYS™智能优化默认参数的设置对于绝大多数的系统非常有效，也可以设置的自己的评价函数。

全局优化算法：模拟退火优化法是有效率的全局优化算法，对于有大量变量和边界条件的系统可以发现更佳结构。

分析、公差和装配支持

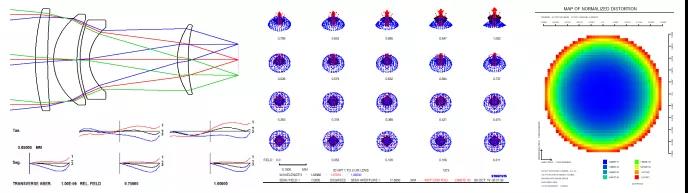

广泛的分析能力包括： 多诊断式评估选项 (例如:垂轴像差曲线和波像差曲线)、许多基于几何方法和衍射方法的像质评价选项 (例如：点列图和MTF)、非序列光线追迹、偏振光线追迹，包括双折射材料的模拟、通用衍射光束传播、部分相干1D和2D图像分析、照明分析、热红外冷反射分析、成像质量仿真。

对于专用或者定制的分析需求，SYSNOPSYS™提供人工智能，包括先进的数学函数，也可以通过数据库来获取和操作各种计算数据。绝大多数分析选项的输入参数都是可定制的，但是您也不会有如何选择这些参数的负担，所有选项都有智能化的默认输入参数，基于我们对计算算法的软件知识和工程知识的了解，默认参数的设置都是对于真实世界的问题的模拟。

鬼像和冷反射分析：光学系统中的鬼像是高端光学设计中不可忽视的问题，而冷反射则是带有低温接收元件的红外扫描成像系统所特有的一种现象。SYNOPSYS™提供了四种分析计算方法，用户可快速地找出造成较严重鬼像或冷反射的问题面，并可在优化过程中自动减小或消除其影响。变焦系统设计优化可以直接输出凸轮曲线。

鬼像分析

公差和装配支持

较快速而且最准确的公差算法：自动公差预算，公差的敏感度分析、补偿手段的预测 CAD 输出格式有IGES 、STEP 文件格式，有干涉图界面，变焦镜头的凸轮CAM计算，镜头元件成本分析(材料和装配成本) 。

灵敏度分析和反灵敏度分析 (自动公差预算) 的公差功能是建立在可测的评价标准上，这些标准可以是均方根光斑大小、波前方差、斯特列尔比、MTF、加工装配模拟、畸变、放大率、瞄准误差、3阶特性等等；可以使用多种补偿器。

全部功能：

用户界面

镜头数据表、撤销/重做、表面属性窗口、三维建模界面、系统数据窗口、命令行输入窗口

镜头数据输入和编辑

三种输入方式：界面输入、命令输入、三维图形输入；
提供案例和专利镜头搜索；
现成的光学零部件；
棱镜模库；
“黑箱盒子”镜头模型；
拾取和自动求解；
变焦设计；
多重结构；
偏心/倾斜系统；
元件阵列；
边缘处理；
非序列表面建模；
真实无焦建模；
物面：高斯光束、Lambertian光源、波导、照明阵列、强度分布文件、光束；
材料：渐变折射率材料、自定义玻璃、多种玻璃库、塑料材料库；
膜层：多层镀膜、自定义膜层、偏振器件；
面型：平面、球面、圆锥面、Zernike多项式、双锥面、轮胎面、全息元件、多项式非球面、非圆形区域表面、光栅、样条曲面、三次样条曲面、双重对称圆锥面、偏振器件、非球超环面、Y分离型的菲涅尔面型、带SAG常数的菲涅耳面型、锯齿型菲涅耳，具有弯曲的基底、光瞳切趾 线偏振器和延迟器、波片、圆锥面加上余弦分布、双折射材料、双区域的非球面、非球面柱面、简单DOE模型、扩散片、贝塞尔样条、NURBS表面、二次曲面和超二次曲面、双锥曲面（四个独立变量）、多层衍射光学元件DOE、8阶XY多项式非球面、多项式非球面 、扩展的简单DOE、3-层DOE、平面光栅、孤立隆起或中空面型（抛光误差模拟）、勒让德多项式表面、Forbes A非球面、Forbes B非球面、Forbes C非球面、自由曲面、其它可自定义编程扩展的表面形状；
文件：导入&导出ZEMAC&CODEV软件设计文件；

分析功能

近轴光线追迹：实际光线追迹；三阶、五阶像差；像散和畸变图；像差图；二维畸变网格；光迹图；高斯光线追迹；光瞳图。

优化功能

评价函数为光线、波前、MTF、点列图等评价函数；且支持多种边界条件；自定义的边界条件；高效的玻璃匹配优化；Zernike系数优化；快速而精准的MTF优化，玻璃搜索匹配更好的玻璃组合；可以自动搜索更好的非球面/衍射面位置；可以自动校正光线追迹失败功能；可以自动增加和删除透镜；提供独一无二的KICK功能；PSD优化算；模拟退火优化法。

像质评价

光线像差曲线、波像差、点列图、MTF、一维和二维部分相干、点扩散函数分析、线扩散函数、双目分析环围能量。

装配和公差

镜头显示；公差分析；CAD输出-IGES；通用镜头绘图；成本分析；自动对样板 ;变焦凸轮CAM设计；自动装调分析。

其他特色

强大的人工智能方法；镀膜设计/分析；光谱分析；透过率分析；鬼像分析；环境分析包括温度和压力；反射分析；照明分析；变焦的滑块功能。
