TracePro

TracePro的优势



实体建模
使用TracePro的您可以创建用户友好的3D CAD界面TracePro通过导入透镜设计或CAD文件，或通过直接创建实体几何图形来创建模型。TracePro使用真正的实体建模引擎来确保模型的一致性和可靠性。

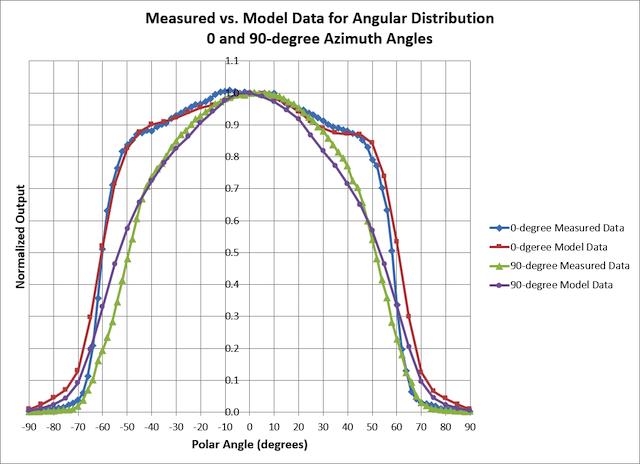

性能和准确性



TracePro的光线跟踪引擎快速准确。对所有曲面进行精确的光线跟踪，甚至导入样条线，没有遗漏交点或“泄漏”光线。
分析模式光线跟踪，对来说是的TracePro是一个非常强大的功能，可以创建一个交互式的环境。使用分析模式，您可以直观地定量分析每个表面和对象。

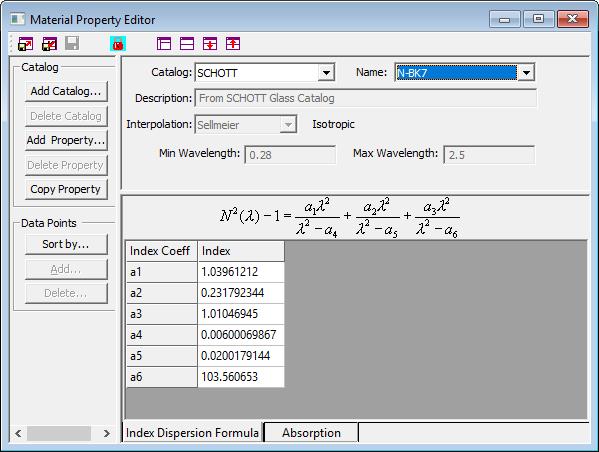

预定义的光学属性
数以千计的预先存在的属性已经开发出来，可以应用于TracePro模型。属性包括:材料(光学玻璃、塑料、红外材料)、表面属性、体散射和荧光。

直观的用户界面
TracePro凭借其友好且易于学习的CAD式界面，使自己从其他软件解决方案中脱颖而出。
TracePro的众所周知，易于使用的GUI意味着学习曲线短，无需重新培训



TracePro的定制



光线跟踪模式的选择
分析模式用于跟踪中等数量的光线(数百到数千条),完全自由地以交互方式分析任何表面上的结果。模拟模式用于跟踪许多光线(数百万、数十亿或数万亿)以精确模拟系统。

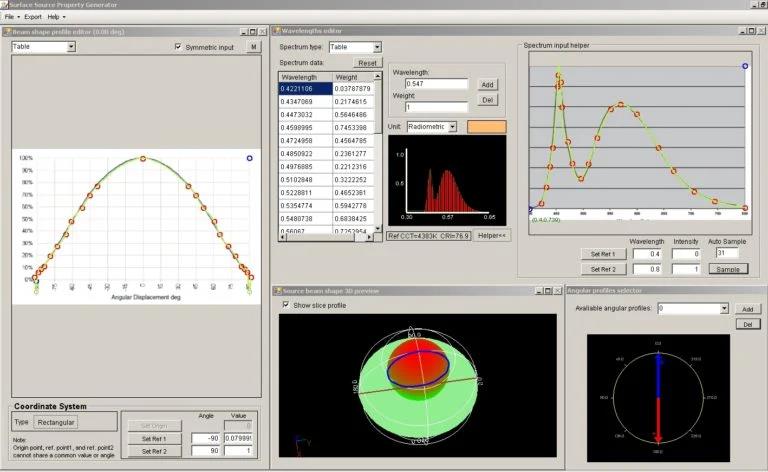

源、材料、荧光和表面特性数据库
属性可以用自定义参数定义，也可以从TracePro的常用的商业来源、材料和涂层目录。您还可以将自己的属性添加到数据库中，以简化建模过程。

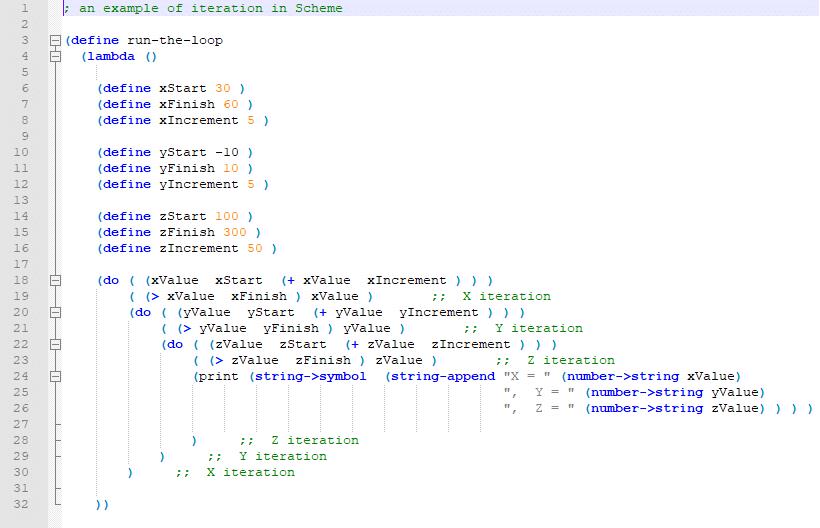

多功能可编程性
TracePro的强大的宏语言使您能够自动化许多分析和设计任务。宏记录器是学习Scheme编程语言和启动编程任务的一个很好的工具。中可用的大多数函数TracePro用户界面也可以作为宏命令使用。您还可以访问底层实体建模引擎，以便对几何图形的创建、编辑和分析进行底层访问。Scheme是一种功能全面的编程语言，提供循环、分支、文件I/O等等。

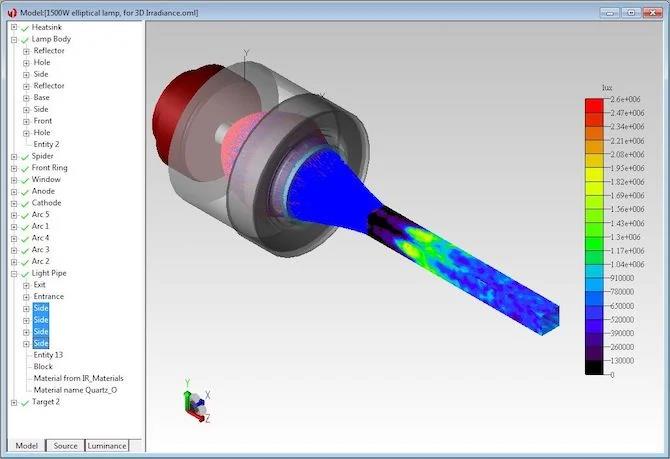

照明
TracePro为灯具和照明设计师提供精确、全面的设计环境。
灯具设计需要严格遵守系统性能标准，包括空间和角度光分布、均匀性、亮度和光谱特性，以及美学因素，如照明和非照明外观。

交互式优化器
我们直观易学的界面使我们的用户能够快速高效地实现他们的设计目标。我们的3D优化器使您能够使用交互式光线跟踪绘制初始设计草图，然后使用各种操作数进行优化。照片级渲染功能完成了虚拟原型制作过程，支持TracePro用户缩短设计-建造-测试周期。通常只需要一个最终的原型。

爬行动物
爬行(重复平铺)功能可以对显示器背光上用于漫射器的重复微结构进行程序建模。这些扩散器对于CAD软件中的显式建模来说太复杂，但是可以在中有效地进行光线跟踪TracePro专家，并使用纹理优化器优化。
真实感渲染
准确模拟产品的发光外观，减少昂贵的试错原型制作。无论是设计仪表板、开关或指示灯的光导管，还是汽车照明，TracePro可以准确地模拟您设计的外观。

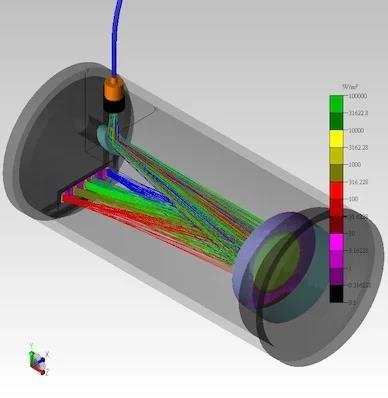

成像光学
TracePro用于分析成像系统的非成像方面，如杂散光、偏振效应、热负荷、体散射和荧光。

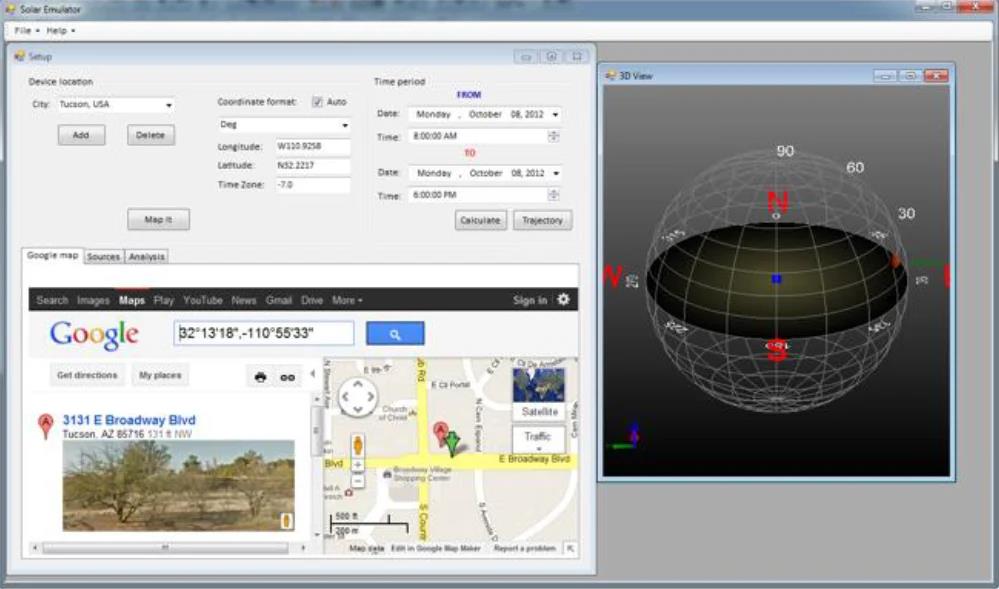

太阳能模拟器
TracePro的太阳能模拟器和优化功能确保太阳能收集器以高效率运行。
使用多轴跟踪和直接和间接太阳辐射的辐照度，针对指定的太阳运行周期分析您的设计。
非成像光学
光导和显示器设计者可以确信TracePro将用较少的昂贵原型准确预测成品的性能和美学。TracePro为设备和工业设计人员提供信心，相信仿真将准确预测性能，而无需为各种技术进行昂贵的原型迭代。

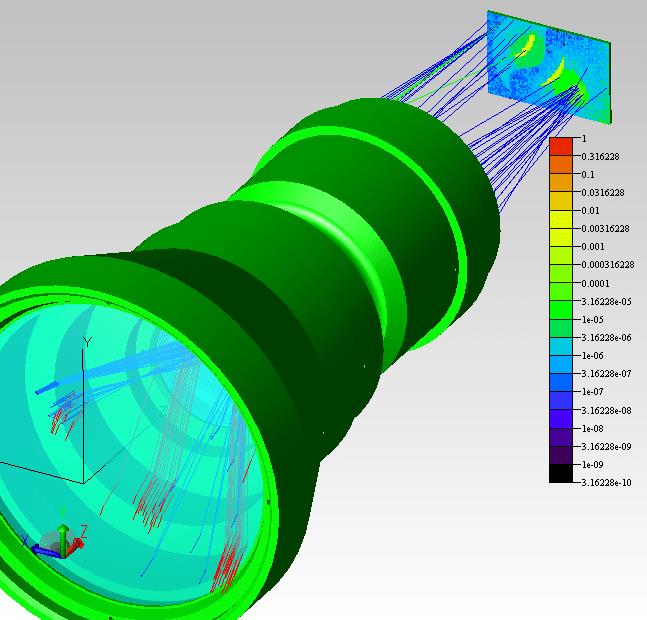

杂散光分析
TracePro最初是为NASA开发的，用于空间望远镜和遥感系统的杂散光分析，它仍然是该软件的一个强项。
通过高级路径排序、光线可视化和优化，TracePro摆脱杂散光分析和设计的苦差事。
