T-FLEX Electrical

制造商：Top Systems
T-FLEX 电气是T-FLEX CAD的全集成附加应用，为电气系统的发展提供了广泛的工具：从二维电路的构建到电气元件的 3D 模型的放置、电线、电缆和连接的创建、利用和生成完全集成的报告文档（包括机械和电气部件）。

T-FLEX 电气为用户在同一平台和单一信息库内共同设计复杂电气元件提供了机会。

在单一工程项目中，可以并行进行电气图的设计和三维模型的开发。可以关联组件图表上的组件和 3D 模型。

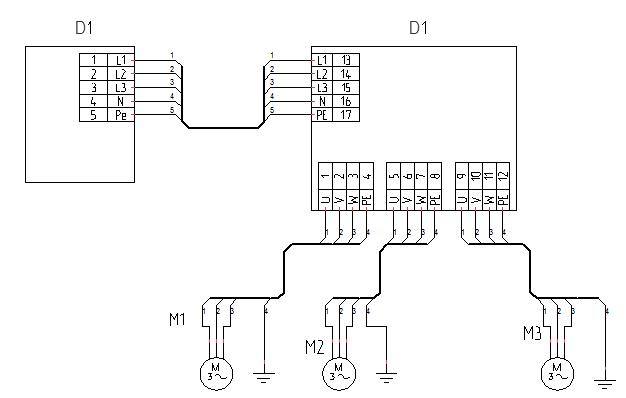

该应用程序允许您创建任何类型的图表：电气示意图、连接图、\”从/到\”图等。

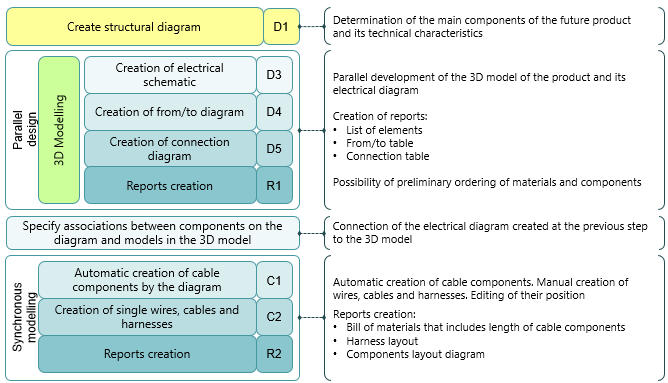

T-FLEX 电气为多个用户在单个项目上的合作提供了广泛的机会。使用结构图，其中一个用户从事电气示意图和其他图表的设计工作，而另一个用户在 3D 总成中创建初步布局，并开发附带文档（3D 建模）。

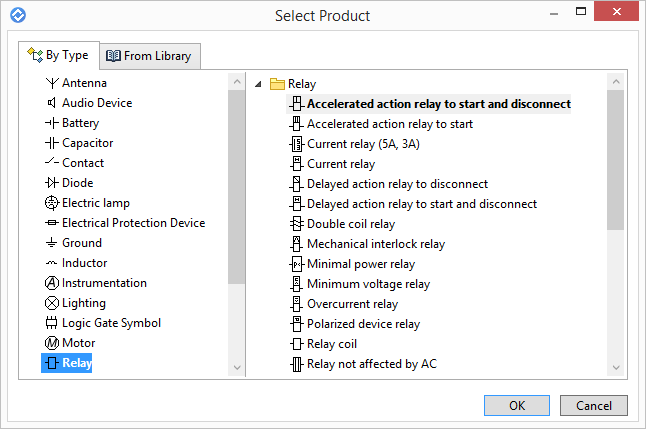

分发包括广泛的标准组件库。此外，应用程序还具有创建您自己的组件（连接器、设备、继电器等）、连接点和任何类型的电缆组件的工具和方法。

有关添加到图表的所有组件的信息存储在图表中，因此您不需要单独提供这些组件。

每个组件不仅具有示意图符号，而且具有一组特征。组件特征可以在图表中手动更改。您可以根据指定的特性轻松找到真正的组件。

You can immediately generate ready-made documents on the basis of components in a diagram: list of elements, \”from/to\” table, connection table. All changes of the component characteristics in the diagram are accounted in reports.

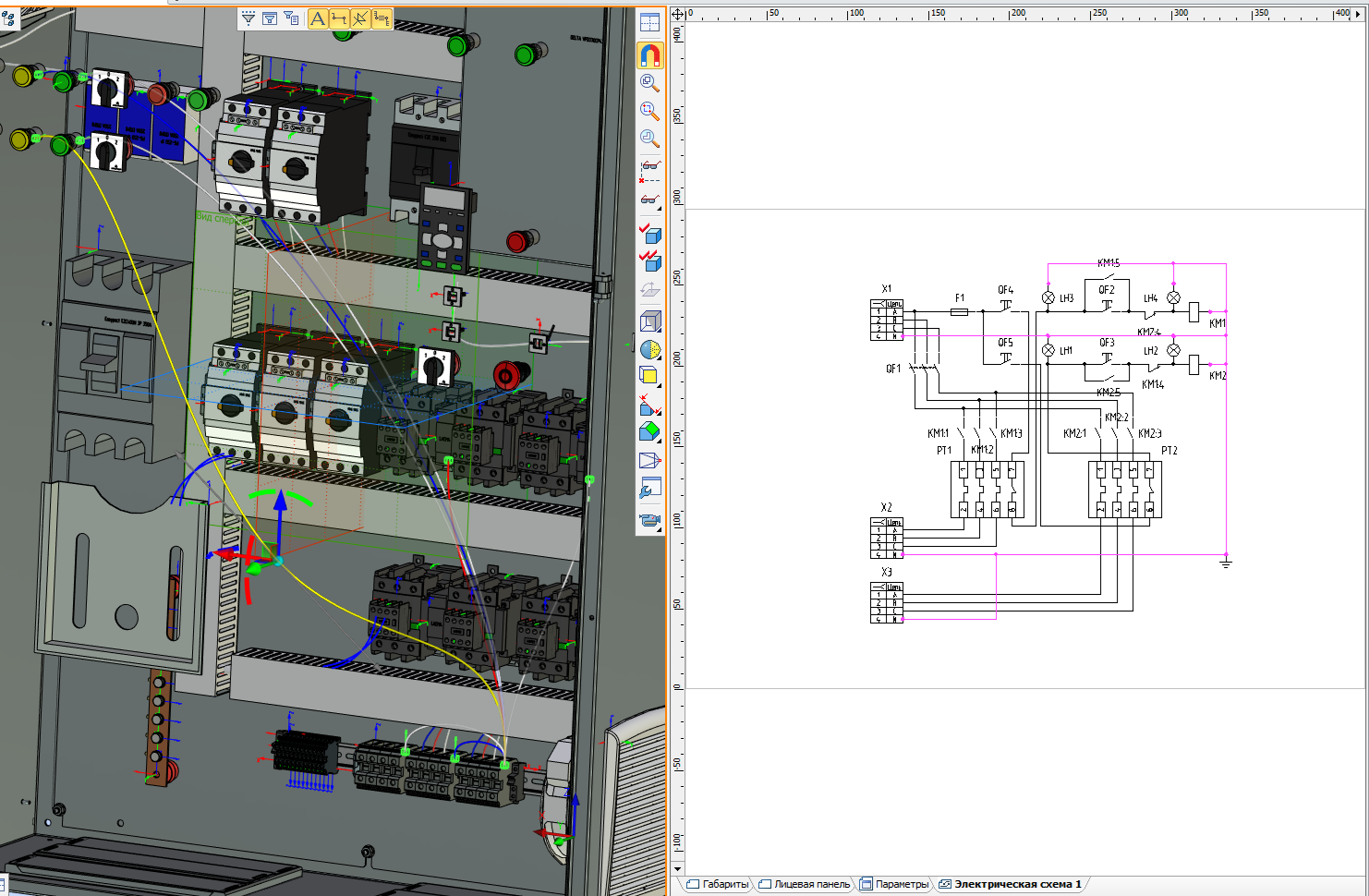

An important advantage is creation of 3D assemblies based on 2D diagrams. You can establish associations between the components in the diagram and the 3D models of these components. This allows you to simplify the process of laying cable components and editing the finished diagram.

To work with the application user can load a 3D model from the catalog in any format available for import. User should create several LCS in the model. The LCS will be used as connection points. The models in an assembly can be connected according to the diagram.

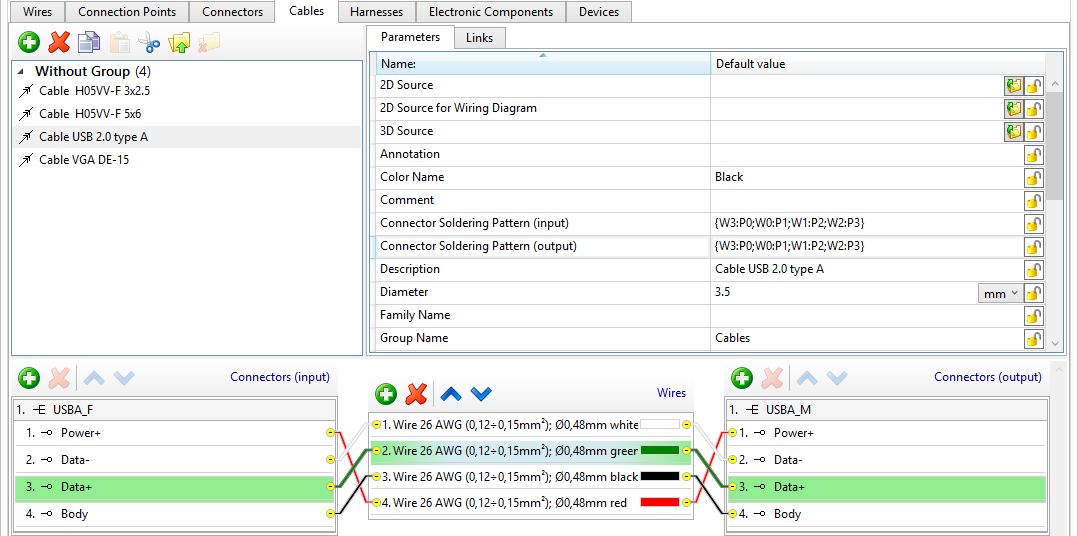

Cable components can be laid manually or in semi-automatic mode. At the same time, the system monitors the connections of elements in the diagram, which allows to avoid their incorrect connection.

创建电缆组件后，您可以自动生成以下文档：

材料和电缆部件表，考虑到长度;

\”从/到\”表和连接表，辅以有关电缆组件的信息。

您还可以在设计组件中创建组件的总体布局。

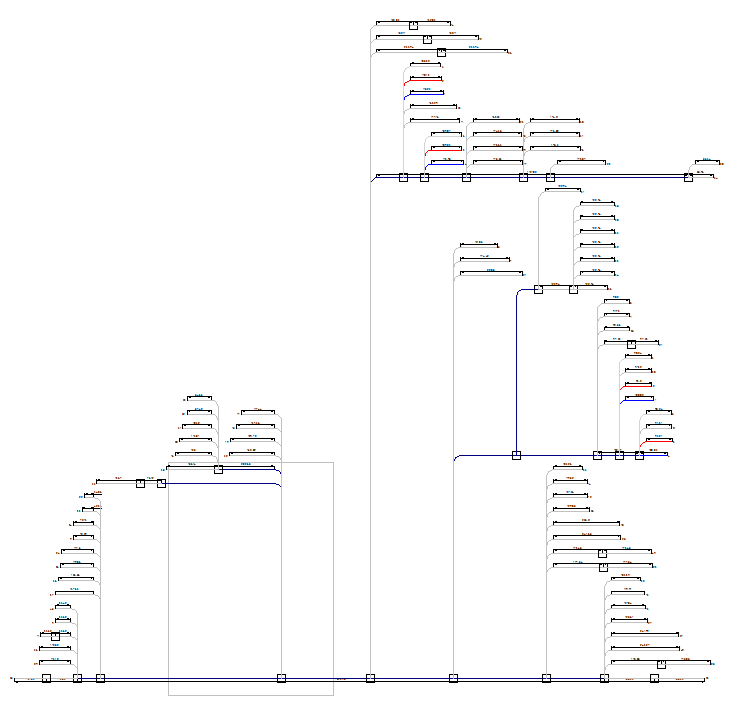

您可以自动形成扁平线束。线束可以从组件卸载到单独的文件中，并且可以生成单独的文件。

系统使用一种机制，允许您更新组件中的图表，因此用户将始终接收更新信息。

T-FLEX 电气模块是用于任何复杂设备布局的强大工具，当与其他产品一起使用时，它允许您准备一套完整的模型、图表和生产报告。
