Fritzing

制造商：Interaction Design Lab Potsdam

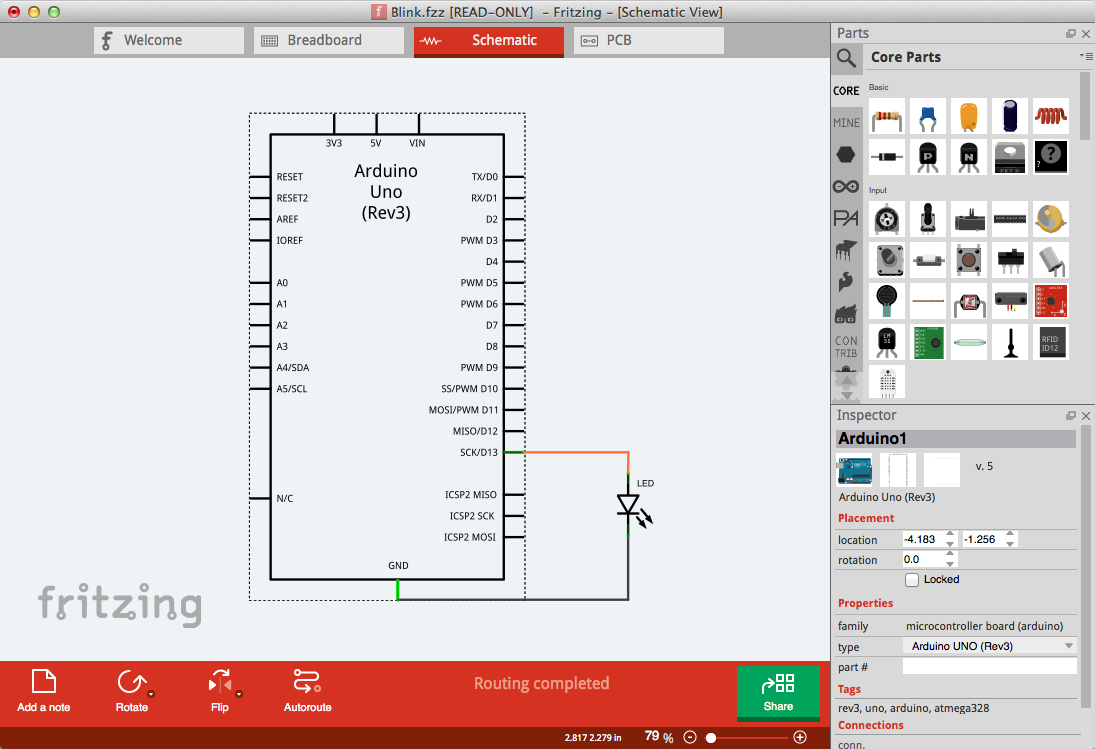

　　Fritzing是一款图形化Arduino电路开发软件，还是个电子设计自动化软件，可以用于学习和制作电路原理图和PCB，它支持设计师，艺术家，研究人员和爱好者参加从物理原型到进一步实际的产品。还支持用户记录其阿尔杜伊诺和其他电子为基础的原型，与他人分享，在教室里教电子，并建立一家生产印刷电路板的布局。

　　Fritzing是一款图形化Arduino电路开发软件，还是个电子设计自动化软件，可以用于学习和制作电路原理图和PCB，它支持设计师，艺术家，研究人员和爱好者参加从物理原型到进一步实际的产品。还支持用户记录其阿尔杜伊诺和其他电子为基础的原型，与他人分享，在教室里教电子，并建立一家生产印刷电路板的布局。

　　Frizing软件特色

　　Frizing简化了过去PCB布局工程师在干的事情，全部使用“拖拖拉拉”的方式完成复杂的电路设计，不过目前这套软件的元件库还有点算很少(但可以自己画)，也没看到CRC功能，未来应该慢慢元件库多了以后会比较实用一点。

　　但对艺术家或是非电子信息背景的人来说，Frizing算是很好上手的工具，你可以很简单方式拖拉元件以及连接线路，最后按下File-》Export，就可以输出成标准Eagle使用的格式，连线路都会帮忙AutoRouter喔!。最棒的是，电路的样式还帮你设计成可以直接挂载在Arduino上面，方便你送洗电路板回来之后，焊接好元件就马上可以用啰。

　　光看界面很像是个很棒的软件，它不是模拟Arduino运作，也不能替代Arduino程序语言开发，但是…它可以快速帮你设计电路。

　　或许可以构架在此上来设计类似Proteus仿真工具，那就真的完全不需要买ardunio。

　　Frizing使用方法

　　1、如果在元件库中找不到元件，通用IC是个好帮手。把他拖到你的草稿上，然后使用指示器中的小工具：从25种不同的通孔和SMD包中选择;修改针脚标签;对DIP和SDP修改针脚数。你也可以通过针标签编辑器修改针脚名称。

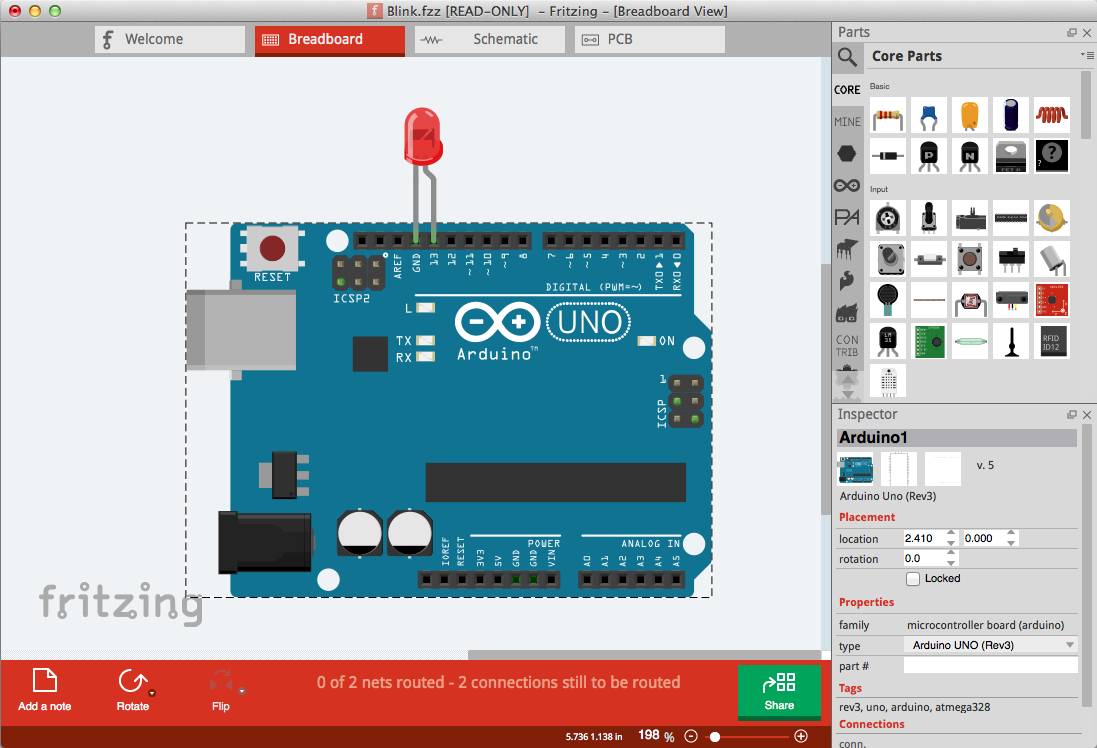

　　2、在面包板视图中，拖动元件保持它的脚连接在面包板上，在开始拖动时按住Alt(Linux：meta)键。

　　3、在面包板视图中，增加曲线，绑定腿，按住Control(mac：command)键拖动。你可以在配置中设置是否弯曲的线是默认值。

　　4、在面包板视图中，从针脚拖出一条线，按住Alt(Linux：Meta)键。

　　5、要拖动画布，按住空格键使用鼠标拖动它。

　　6、自由旋转面包板或PCB视图中的元件，选择它，然后使鼠标接近它的一角直到看到旋转的光标。按下鼠标，那个角将会跟随你的鼠标拖动旋转。

　　7、在PCB视图中自由转动logo文本或图像，按住Alt(linux：meta)键，然后自由旋转它。

　　8、在视图中开启某一层的可视度，进入视图菜单，选择一个可视的层的项目。或者从窗口菜单打开层面板。

　　9、元件库中的图标可能和多个元件相关联。所以从元件库中拖动一个图标到sketch中时，查看指示栏。指示栏将显示可以选择修改的元件，或者将它转换为相关的元件。元件库的图标也是一个小的“堆栈”，而不只是一个图标。

　　10、从Fritzing中导出图像时，可以选择导出哪一些层。在选择‘导出。..’命令前，进入视图菜单，隐藏不想被看到的层。

　　11、编辑元件标签，双击它，或者使用指示窗口中的文本输入控件(在指示栏Inspector下面的“芯片标签”里输入芯片名字)。

　　12、在元件标签上显示不同的属性，例如旋转或改变字体，右键点标签选择。

　　13、在导线上增加曲点，在想要增加的地方双击。

　　14、删除一个导线上的曲点，只要双击它。

　　15、更精确的移动选定的元件，使用方向键。shift-方向键移动10个单位。

　　16、拖动一段线段(在两个曲点之间的)，可以按住Alt键(Linux:Meta)拖动。如果同时按住Shift，线段将会垂直或者水平移动。

　　17、使用shift拖动一段导线终端或者弯曲点，可以强制线段为45度(或者45度的倍数)。如果导线连接到了其他的导线，拖动的线段将和他临近的线段以90度角连接。。

　　18、在原理图和PCB视图中，如果按住Alt键(Linux:Meta)拖动一个曲点，将会从那个曲点处拖出一条新导线。

　　19、强制一个元件水品或者垂直的运动，在拖动时按下shift键。

　　20、如果在选择元件或者导线(段)时遇到问题，尝试选择挡住的元件，把它发送到下面：使用在元件菜单上的上升和下降功能，或者环境菜单(右键菜单)。
