EDWinXP

制造商：DCT Co.,Ltd.
为Windows设计的EDWinXP-ELECTRONIC

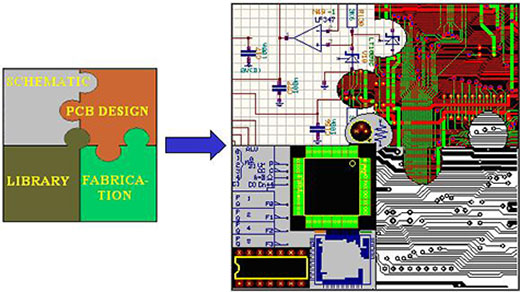

EDWinXP是一个用于电子产品自动化设计的EDA软件包。这个集成的工具涵盖了电子设计过程的所有阶段——原理图捕获、模拟、PCB布局设计、PCB制造的生产和测试。完整的设计信息存储在集成项目中，可通过原理图编辑器、PCB布局编辑器、制作输出管理器和模拟器同时访问。该模拟器为EDWinXP用户提供了分析和验证以示意图形式捕获的电路的功能和行为的工具。EDSpice模拟器基于SPICE3F5和XSPICE，并进行了许多扩展和改进。所有设计变更的前后标注都是全自动的。

EDWinXP提供了一个广泛的部分库，它可以在库编辑器的帮助下进行更新、定制和增强。所有关于分层电子设计的数据（可能包括多个电路和子电路）都存储在一个数据库中，以及设计中每个板的PCB布局，即软件基于集成项目数据库的概念工作。换句话说，一个完整的电子设备的文档可以存储在一个磁盘文件中。设计项目的所有部分——原理图、PCB布局和PCB制造图纸和文件都可以通过系统的面向任务的软件模块同时访问。在设计中的变化，输入在图表上是自动和实时注释在PCB布局设计上，反之亦然。

当前版本，EDWinXP 2.10揭示了无数的功能，包括原理图编辑器，模拟器混合模拟模式模拟器和香料模拟器EDSpice，PCB布局编辑器——创建PCB布局，制造经理生成生产输出文件，数控钻等，热分析仪检查热点，电磁分析仪（信号完整性和场分析仪），检查板上的电磁效应。3d观众和编辑，VHDL编辑器的自动项目创建从VHDL源和转换器（CUPL，JEDEC，XILINX），微控制器模拟使用8051，AVR，图片，摩托罗拉微控制器，3D库编辑器，模型发电机从VHDL混合模式和EDSpice模拟器的自动创建模型/库以及其他功能。除了主要的吸引力，完全集成的设计概念与自动前后注释和35,000个+库组件和库编辑器的库组件创建。EDWinXP支持逆向工程-使用Gerber ASCII格式的全套艺术品或复杂的PCB大纲来完整地重建项目数据库。其他模块有VHDL/Truth表到图表转换器，3D IDF文件查看器，过滤器设计器，ODB++导出和导入等等
