Ansys PathFinder-SC 静电放电 (ESD) 仿真软件-卡核

制造商：ANSYS, Inc.
　　Ansys PathFinder-SC 是一种高容量解决方案，可帮助您规划、验证和签核 IP 和全芯片 SoC 设计，以确保完整性和抗静电放电 (ESD) 的稳健性。

　　一、产品概述：

　　1、用于 SOC IP 的全芯片版图级 ESD 签核解决方案

　　Ansys PathFinder-SC 从充电设备模型 (CDM)、人体模型 (HBM) 或其他 ESD 事件中识别并隔离可能导致芯片故障的设计问题的根本原因。它的高容量、云原生架构可以使用数千个计算内核，以实现快速的全芯片周转。PathFinder-SC 已通过主要代工厂的电流密度检查和 ESD 签核认证。

　　与 Ansys RedHawk-SC™ 和 Ansys Totem™ 集成

　　输出芯片 ESD 紧凑模型 (CECM)

　　2、快速规格

　　PathFinder-SC 的集成数据建模、提取和瞬态仿真引擎是 ESD 验证的端到端解决方案。单次使用模型读取行业标准设计格式、设置 ESD 规则、提取电源网络的 RC，并执行 ESD 仿真以分析根本原因并提供修复和优化反馈，所有这些都在一个工具中完成。

　　CDM 和 HBM 覆盖范围

　　P2P 电阻检查

　　电流密度和 IR 检查

　　GDS 和数字流支持云原生架构

　　在一次运行中分析多个域

　　处理回弹 ESD

　　超过 1 亿个实例容量用于调试的布局 GUI

　　用于 IP 的紧凑型 ESD 模型

　　二、产品能力：

　　用于分析、调试和优化 IC 布局和电路的综合静电放电 (ESD) 解决方案

　　Ansys PathFinder-SC 可帮助您规划、验证和签核 IP 和全芯片 SoC 设计，以实现针对 ESD 的完整性和稳健性。它可以识别可能导致充电设备模型 (CDM)、人体模型 (HBM) 或其他 ESD 事件导致芯片或 IP 故障的设计问题。PathFinder-SC 已通过所有主要代工厂的签核认证，可确保互连寄生参数、HBM/CDM ESD 仿真和电流密度检查是硅准确的。它基于布局的 GUI 有助于快速检测根本原因并轻松调试。

　　PathFinder-SC 采用云原生基础架构构建，可实现弹性计算并能够处理超过 1 亿个晶体管的全芯片分析。

　　三、主要特点：

　　同时针对数百种电源模式进行全芯片和全面的单通道 ESD 分析和调试。

　　1、HBM/CDM ESD 事件

　　Ansys PathFinder-SC 模拟人体模型 (HBM) 和充电设备模型 (CDM) ESD 事件，通过电源/接地网络传播快速电流来识别布局瓶颈。它模拟电流注入任何焊盘和互连路径，以识别无法处理高 ESD 电流的 pin-clamp-pin 路径。

　　2、硅相关精度

　　Ansys PathFinder-SC 的瞬态仿真使用 SPICE 模型和 TLP 曲线以皮秒分辨率提供与硅相关的精度，这有助于更大限度地降低您的设计风险。在 SPICE 中，具有回弹的钳位通常存在收敛问题；但 PathFinder-SC 的仿真引擎经过定制，可处理回弹并准确模拟 ESD 设备触发。PathFinder 的结果已被多家代工厂和客户与硅相关联。

　　3、基于布局的分析和根本原因检测

　　Ansys PathFinder-SC 可识别可能导致 ESD 故障的布局问题和连接不平衡。示例包括未连接到 ESD 夹具的凸块，或未连接到电源/接地的夹具。通过遍历芯片上任意两个相关点之间的每条传导路径，PathFinder-SC 可以验证连接的稳健性，并根据制造商或用户指定的限制检查电气特性。通过-失败报告可以交叉探测到布局。

　　4、单程仿真和结果分析

　　Ansys PathFinder-SC 的集成数据建模、提取和仿真引擎可在单一工具中提供简化的单通道 ESD 使用模型——设置 ESD 规则、执行提取和 ESD 仿真、分析根本原因以及提供修复和优化反馈环境。它使用行业标准数据格式（GDS、DEF）并在指定要检查的规则和参数方面提供了相当大的灵活性。

　　5、容量和性能

　　Ansys PathFinder-SC 使用超过 1 亿个实例检查 IP 和大型 SOC 的 ESD 完整性。它处理数百个电源/接地/信号网络，并在单个模拟中执行电阻和电流密度检查。全芯片 ESD 仿真可以在几小时到一天内完成，具体取决于尺寸。PathFinder-SC 建立在弹性计算、云原生基础架构之上，可处理超大型设计。

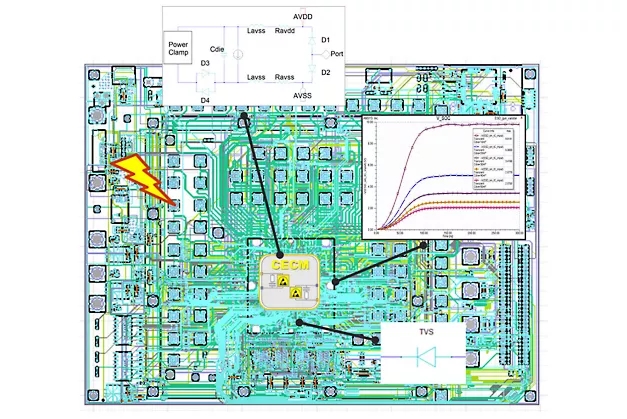

　　6、芯片 ESD 紧凑模型 (CECM)

　　在标准单元级、IP 级和全芯片级识别高电流热点至关重要，以避免出现可靠性问题。PathFinder-SC 的内置建模功能基于芯片 ESD 紧凑模型 (CECM)，可在从标准单元到全芯片的任何级别进行详细的 ESD 分析。CECM 包括一个 PG 模型、钳位装置和一个可选的电流特征。这种精确的建模满足任何设计的最高可靠性需求。

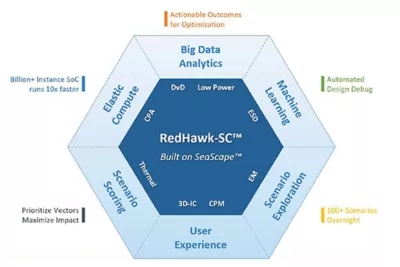

　　7、云原生弹性计算架构

　　Ansys PathFinder-SC 建立在 SeaScape 大数据分析平台之上，该平台专为在 1,000 个 CPU 内核上执行云计算而设计，具有近乎线性的可扩展性和极高的容量，每个内核的内存较低。
