Sigrity Advanced PI

制造商：Cadence Design Systems

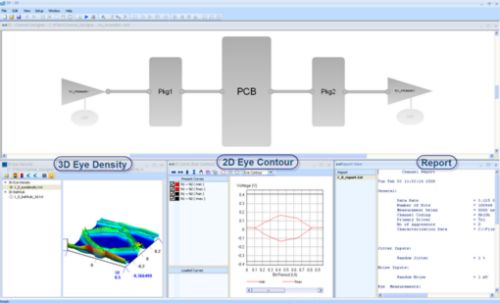

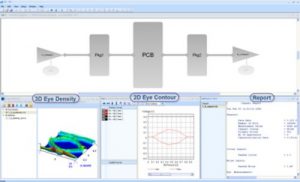

SystemSI的模块化设计允许用户方便的搭建任意拓扑，支持最新的IBIS/Spice/TouchStone/IBIS-AMI模型。SystemSI可以对高速串行通道进行眼图，误码率分析，对系统中的任意参数进行扫描，得到最优化配置，并且集成了PCI-E，SATA等工业标准，直接对仿真结果进行判别。SystemSI可以对整个DDR系统进行准确的SSO分析，集成JEDEC标准，自动为用户量测SI参数，并以此为基础，进行自动的时序分析。

SystemSI能够判断10Gbps以上的设计中串扰对抖动的影响。SystemSI可以支持奇模、偶模、最差和随机串扰分析。相邻的信号网络可以用同相、反相和随机的方式打开或关闭。在支持通道设计快速改进的同时，SystemSI还可以评估IC芯片信号处理和时钟数据恢复（CDR）的效果。

SystemSI主要用于处理高速数据通道，仿真时可以模拟出几百万bit的数据进行仿真，并能充分考虑从DC到10Gbps以上的串行通道数据传输设计，提供了很高精度的仿真，准确清晰的显示了误码率评估数据，在设计高速的串行通道时非常有用。

SystemSI主要功能：

• 仿真高速串行通道误码率（BER）
• 应用IC芯片的AMI发送端和接收端模型
• 仿真10Gbps以上设计中的抖动和噪声
• 评估IC芯片的信号处理和时钟数据恢复（CDR）的效果
• 用图表形式表示信道的特性
• 精确的仿真通道中的S参数模型
• 通过总线草庙高校的分析多个串行通道
• 利用通道仿真模板和通用的AMI模型来进行快速仿真
