ANSYS PowerArtist

制造商：ANSYS, Inc.
　　Ansys PowerArtist 是面向功耗设计的综合性平台。在早期的寄存器传输级 (RTL) 功耗分析及优化过程中，所有领先的低功耗半导体设计公司都选择使用该平台。PowerArtist 既方便您执行物理感知 RTL 功耗预算、交互调试、分析驱动型降耗、功耗回归以及得到实时应用的功耗波形，又有助于实现一种可无缝衔接 RTL到物理设计的检查电源完整性的方法。

　　一、产品概述：

　　1、综合 RTL 功耗分析和降低平台

　　Ansys PowerArtist 是领先的低功耗半导体公司选择的综合 RTL 功耗设计平台，用于早期功耗分析和降低。PowerArtist 包括物理感知 RTL 功率精度、交互式功率调试、分析驱动的功率降低、用于跟踪功率效率和矢量覆盖的独特指标、实际工作负载的快速功率分析以及 RTL 到物理电网完整性的无缝启用。

　　物理感知 RTL 功耗分析

　　自动 RTL 功率降低

　　交互式电源调试

　　长矢量剖析和覆盖

　　2、快速规格

　　PowerArtist 独特的物理感知建模提供可预测的 RTL 功率精度和快速周转，使领先的半导体公司能够可靠地做出早期决策。综合后分析能力为时已晚。设计团队依靠 PowerArtist 对电源进行切片和切块，识别设计中低功耗的 RTL 代码和每个浪费的切换，并快速分析数百万个周期。

　　RTL 功率分析

　　图形电源调试

　　RTL 毛刺功率

　　仿真器接口身体感知 PACE 模型

　　数据库查询接口

　　矢量覆盖评分分析

　　引导式自动 RTL 重写RTL 功率降低

　　能效指标

　　实际应用的功率分析

　　早期电网完整性

　　二、产品能力：

　　全面的 RTL 功耗设计平台，用于分析、调试和降低芯片功耗

　　Ansys PowerArtist 为数百万实例设计提供快速周转，并支持早期与电源相关的设计决策。由于物理实现的独特建模，包括时钟树和网状网络、线电容和毛刺，它提供了一致的 RTL 功率精度。该技术还可以识别跨时钟网络、数据路径和内存的块和实例级别的减少机会。设计人员可以使用强大的 GUI 轻松高效地调试电源热点。PowerArtist 提供功率分析和高效的仿真器接口来分析真实应用程序的活动，包括几小时内的几十毫秒。与 RedHawk-SC 一起，它提供了无缝的 RTL 到物理的电力传输网络规划和签核。

　　三、主要特点：

　　全面的 RTL 功耗分析和降低平台，能够分析来自仿真器的实际活动。

　　1、物理感知 RTL 功率预算

　　使用独特的 PowerArtist PACE™ 技术尽早做出可靠的设计决策，该技术模拟时钟分布和线电容等物理效应，以实现与布局后一致的 RTL 功率数。

　　2、全面的功耗分析和调试

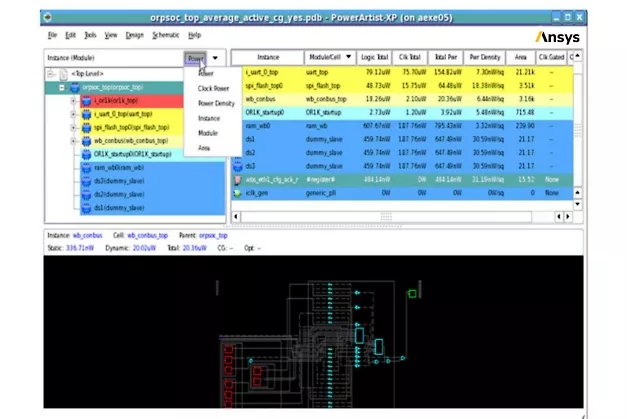

　　通过强大的图形界面和对数据库的全面自定义查询，以交互方式识别电源热点并调试其根本原因。

　　3、分析驱动的自动功耗降低

　　使用基于生产验证的基础功耗分析技术的高影响力块级和实例级 RTL 技术降低时钟、内存和逻辑功耗。

　　4、实际应用的功率分析

　　生成系统应用程序级活动场景的 RTL 电源配置文件，例如操作系统启动，速度提高几个数量级，并避免后期和代价高昂的意外事件。

　　5、基于能效指标的回归

　　通过在整个设计开发周期中定期和严格地监控电源和电源效率指标来防止电源蠕变。

　　6、RTL 驱动的电网完整性

　　通过专注于通过强大的评分指标确定的关键电源周期并使用 RTL 电源模型执行早期电网原型设计，增加 RedHawk-SC 的签核覆盖率。

　　7、功率覆盖向量评分分析
