OrCAD Library Builder

制造商：Cadence Design Systems

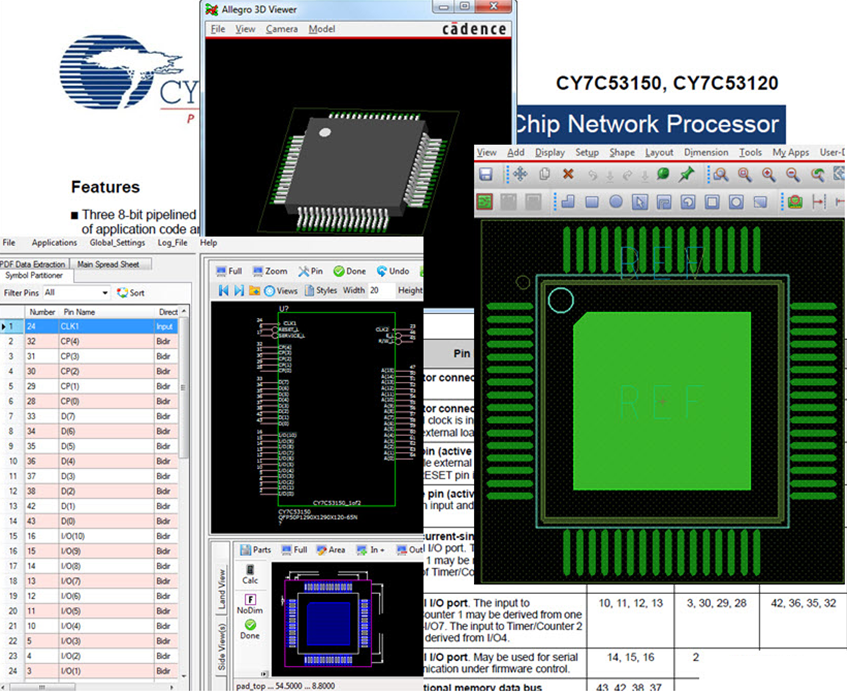

OrCAD Library Builder 是一个自动化建立元器件库的解决方案。利用先进的PDF数据提取功能建立原理图符号和PCB封装以及焊盘，减少了传统容易出错的手动操作步骤，在短时间内快速准确的创建器件库。

OrCAD Library Builder 软件典型功能

纠错式建库：通过自动化流程和提供的一整套查错工具确保您的元器件库一次性准确建立。
符号创建：提取PDF数据并有效的输出到OrCAD Capture中， 减少符号生成所需的时间和可能发生的错误。
符合IPC-7351 的封装：直接从供应商的器件datasheet中提取数据自动生成符合IPC-7351或自定义规则的封装。

符号和封装检查：利用符号和PCB 封装集成在一个用户界面，轻易检查符号和封装匹配情况，并可以交叉定位。
3D 模型的建立：根据封装数据自动生成STEP模型，从而轻松打造三维可视化的精准机械模型。

主要特点：

• 直接通过IC芯片的数据手册PDF文件，提取出原理图所需元件的引脚信息。
• 智能化管理原理图符号和PCB封装数据管理，复杂原理图符号创建，同时自动匹配复杂拼接式原理图符号（Fracture large symbol）和其PCB Footprint的引脚。
• 在线验证检查原理图和PCB封装的一致性，确保设计正确。
• 拥有IPC-7351工业标准和IC厂家推荐参数设置的通用器件模板。
• 支持根据元件封装自动生成的真实三维元件STEP模型，与ECAD和MCAD软件协同检查3D装配的合理性。
• 支持输出多种格式的CAD库,OrCAD,Cadence Allegro, Zuken BD, DxDesigner,Mentor Expedition, Board Station, PADS, Protel,Altium Designer。
