OrCAD Documentation Editor

制造商：Cadence Design Systems

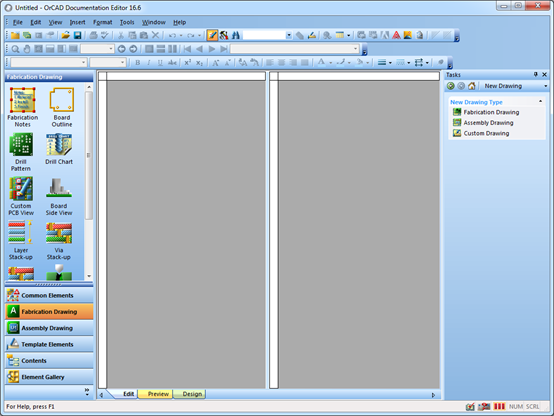

OrCAD Documentation Editor是一个智能的PCB文档创建工具。自动化文档创建流程能让您只需要传统方法的一小部分时间便可以创建复杂PCB文档。使用传统的Windows桌面应用程序的风格和模型化组件，OrCAD Documentation Editor可以让用户快速的创建PCB制造和组装生产图纸。

OrCAD Documentation Editor 功能

无限的PCB视图：可以创建、放置无限的PCB视图， 每一视图都可以有其单独的显示设置，不同数据源可以有独立的格式。

图纸创建：通过从工具菜单下简单的拖拽绘制图纸元素，对可拖放的元素无任何限制。

制造和装配图：支持创建制造和装配的视图，通过向导能自动描绘叠层、倒角以及V-CUT的信息。

机械组件支持：通过多种方式定义任意绘制项目作为机械部件，并且可以再日后设计中根据需要重复使用。

设计驱动的文档创建：导入CAD数据来触发文档创建的流程，与此同时其他的外部元素可以被导入并整合在绘图中。

ECOs：只需通过更新源CAD数据便可以完成图纸的工程变更指令（ECO），因为所有的绘制元素与源数据始终保持同步。

产品亮点：

• 直观的Windows桌面程序样式和模型,提高PCB文档创 建效率和易用性
• 与OrCAD PCB Editor紧密集成, 使用简单的单击命 令就能传递设计数据,以加快图纸创建流程
• 智能自动化创建应用于PCB制造、装配和检查的图纸, 节省时间,整个创建流程不是以天计算
• 通过与OrCAD PCB CAD源数据保持同步,自动创建元器 件装配视图、钻孔图案视图、详细信息和元件列表，省去繁琐的手工绘图
• 在OrCAD PCB Editor里的设计改动信息会自动传给所 有相关的图纸元素,大大地减少了由于设计改动需要更 新图纸的时间
