ThinkSolid

制造商：北京英科宇科技开发中心
ThinkSolid是三维CAD软件。整个系统有三维CAD软件包含的通用设计功能，具备基于国家标准的数据及图形库，提供设计模块，具有开放结构，采用中文界面。

ThinkSolid 软件有以下几个特点：

1.支持机械零件设计

• 软件可以将二维的DWG/DXF文件转换为三维模型。
• 软件提供倒角、倒圆、打孔、切除、增长、拔模、抽壳、复制、阵列等处理功能。
• 软件提供板状零件、盘状零件、筋状零件、罩状零件、牙型零件、焊接坡口及各种槽型等常用零件的结构。
• 软件提供钣金零件设计功能、管道设计功能。

2.产品装配设计

软件有树形目录显示装配零部件的层次关系，提供了几种零部件的装配关系建立方法，当零件修改后，装配图中的所有零件将按照建立好的装配关系更新。软件能对装配零件进行干涉检查、重量统计、质心及惯性矩计算，可生成产品的爆炸图及动画演示和零部件汇总表、标准件汇总表、外购件汇总表及图纸目录。

3.生成2D工程图

软件能从3D模型生成二维工程图的各种视图。并且二维工程图和3D模型保持一致，任意一个修改软件自动更新。

软件提供填写标题栏、序号绘制、明细表生成、标注技术要求、绘制表格、标注（粗糙度、形位公差、基准、公差配合、焊接、倒角、锥度、斜度、标高、弧长、引线、向视图、放大图、剖切、直线尺寸、半径尺寸等）等。

对于齿轮、蜗轮、链轮等，在工程图中可以自动生成参数表。（例如在设计齿轮时，可以根据齿数、模数、变位系数等生成三维模型，同时计算出公法线长度、跨侧齿数及各种公差。）。

4.符合国标的参数化标准件、非标件库

依据国家标准、机械工业版《机械设计手册》、化学工业版《机械设计手册》和资料，建立了标准件和非标件图库，内容包括：螺栓、铆钉、垫圈、平键花键、轴承、型材、操作件、螺孔、砂轮越程槽、弹簧、电机、减速器、塑料模具、滚珠丝杠、机床刀具、丝锥、输送件、变压器、电力铁塔等，库中共有数万个标准件，标准件都具有开放数据结构。从插入的图形中可以提取出零件的物理属性（如名称、代号、数量、重量等），数据可以统计到明细表中,并可将明细表数据导出到外部文件。

5.提供常用机械零件设计

软件提供齿轮、锥齿轮、蜗轮蜗杆、链轮、棘轮、槽轮、凸轮、弹簧、花键、V带轮、同步带轮的设计模块。数据交互完毕软件会自动计算其他数据并进行数据检查。根据尺寸绘制出零件模型及对应的二维工程图。

6.提供三维组件设计

绘制轴类零件时，软件可以自动绘制普通外圆、锥度外圆、方头、矩形花键、三角螺纹轴段。绘制轴段时，可自动确定轴段公差、键槽、扁方、退刀槽、倒角等。

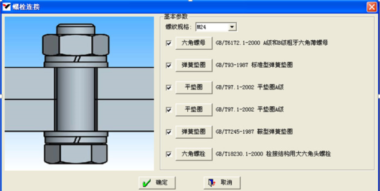

绘制螺栓连接时，软件会提供螺栓、螺母、垫圈的选择，之后会自动将这些标件插入并装配在正确的位置。

选择轴承时，软件可以自动把相关的轴承盖、连接螺栓、垫圈、密封圈、挡圈等自动生成并调入当前的组件中，自动在所需位置生成螺孔等特征。

7.提供图形符号库

软件提供依据国家标准建立的液压、电气、建筑、空调、给排水等符号库，所有符号库都具有开放结构。

8.提供机械工程材料电子手册

内容涉及铸铁、钢、有色金属材料、粉末冶金材料、非金属材料、复合材料等。

9.软件与AutoCAD兼容，二维工程图导入后可编辑、重用。
