供热管线工程智能设计平台“供热管线工程智能设计平台”是用于管线平面布置图、纵断面图及横断面图设计、出图的一款智能设计软件；软件运行于windows 7平台上，可以在二维带高程测量点信息的地形图上进行管线的平面图、纵断图、横断图的辅助设计与出图。

本软件基于北京希格玛仿真技术有限公司自有的2D、3D工程应用软件开发平台紧密结合用户的设计业务流程开发。

1       编制依据

对于市政热力管线国家有相应的标准，本软件开发所依据的标准如下：

CH/T 1036-2015管线要素分类代码与符号表达

CJJ 61-2017         城市地下管线探测技术规程

GB/T 29806           信息技术 地下管线数据交换技术要求

CJJ34-2010      城镇供热管网设计规范

CJJ/T 81-2013    城镇供热直埋热水管道技术规程

2  用户设计业务流程

用户设计业务步骤如下：

1)在平面图中确定设计管线平面位置、桩号；添加节点（在直线段可按节点间距批量添加），并可局部更换线路走向；

2)确定设计管线沿线的地面高程；

3)确定与设计管线交叉的其他专业管线的位置、高程、尺寸等信息；

4)确定设计管线各段 横断面类型（敷设方式） ，每条设计管线可以有多种敷设方式；横断面剖面号可自动添加到平面图及纵断图中；

5)初步给定设计管线的埋设深度，如管线埋深1米（每个节点管线距离地表面1米）；生成纵断面图在平面图及纵断图中可实现增加节点、删除节点、移动节点、纵断图中可修改管道坡度、节点间距、修改管道高程；从而使得设计的管线可以避开其他行业管线，埋深、与其他行业管线的净空满足规范中的要求；

6)在平面图、纵断面图中添加附件、横断面剖面号；

7)根据以上的用户的业务流程，软件设计过程中充分考虑到用户的交互操作便利性、合理性，对于纵断图中的操作可以提供直接在图形上的交互操作。

3 菜单设计

菜单组织如图1中所示，采用常规的windows 窗体交互菜单，可以采用Ribbon风格，将功能按业务流程分组组织与显示；菜单设计如下图所示，其中灰色部分为8月份暂不实现的功能

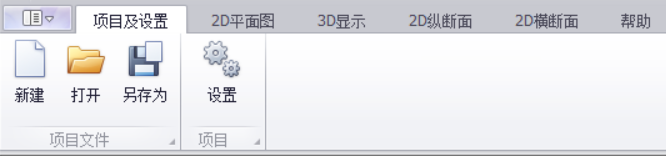

3.1 项目及设置菜单

图1

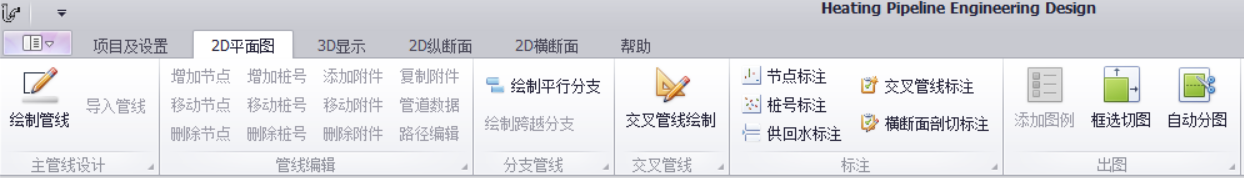

3.2 2D平面图菜单

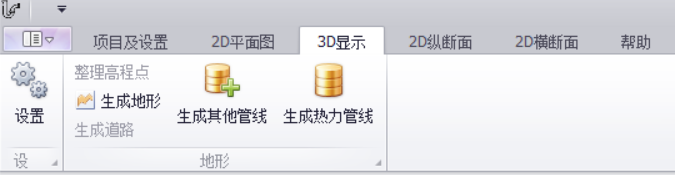

3.3 3D显示菜单

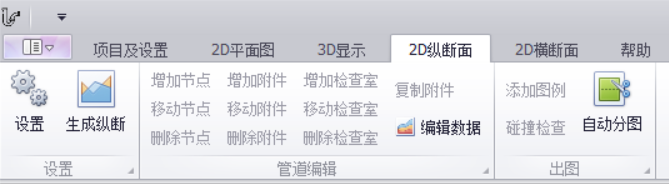

3.4 2D纵断面菜单

3.5 2D横断面菜单

4       总体功能说明

4.1 设置

a)         在新建项目时先进行比例的设置

b)         用于设置线宽、文本（字高和字体）、标注（标注样式）

4.2 输入资料整理

基于引入的2D地形图（DWG图形格式，包含地面高程测量点）信息，结合管线设计业务流程，在此图基础上进行管线的设计；

对2D地形图所提供的地面高程测量点、其他专业埋地管线（电信、污水、自来水、电力）软件提供交互工具按业务要求进行整理；

4.3 2D功能

a)         平面图、纵断面图、横断面图及三维图联动功能及出图功能；

b)         根据管线设计业务流程，将主管线的节点号、节点位置、距离、横断面类型、横断面号、节点设备、交叉管道位置、类型等数据以方便处理的格式进行存贮，并与设计的2D管线中管线的图元数据相挂勾；

4.4 3D功能

a)         可对按客户标准整理后的2D地形图中的高程点，实现自动提取地面地理信息，根据这些信息以3D的方式显示地形，

b)         选择管线后可以自动处理管线各桩点的坐标信息、管道尺寸、埋设深度、管线上附件及检查室室等非图形信息，并以3D的方式3D地形中显示管线、管沟、顶管及检查室，可在3D显示图中标注各个桩点、节点的埋深尺寸；

c)         其他第三方管线可能与设计管线铺设交叉的管线，也可以在3D图形中显示，以便于设计人员对碰撞干涉的检查；

4.5 施工图

由于对于管线信息的维护，在整个软件所提供的所有的功能，均是基于数据，故客户可以方便地提取所需的各类信息，按煤客户的标准，在自有的2D图形平台上生成以下类的DWG 施工图：

a)         基于地形信息的管线平面 布置图；（交互操作，设计人员可在界面上输入管线信息）

b)         管线纵断面图

c)         管线横断图；

d)         以上DWG图形可基于客户提供的模板图、基于制图标准由程序自动绘制；

4.6 本模块内全部数据可导出交互。
