CAXA3D实体设计

制造商:北京数码大方科技股份有限公司

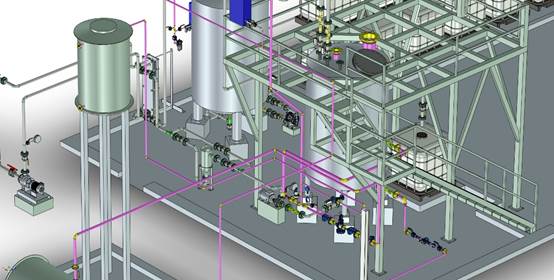

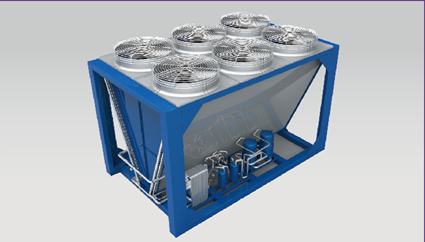

  CAXA 3D实体设计是集创新设计、工程设计、协同设计于一体的新一代3D CAD平台解决方案。具有完全自主知识产权,易学易用,稳定高效,性能优越。 它提供三维数字化方案设计、详细设计、分析验证、专业工程图等完整功能。可以满足产品开发和定义流程中各个方面的需求,帮助企业以更快的速度、以更低的成本研发出新产品,并将新产品推向市场,服务客户。在专用设备设计、工装夹具设计、各种零部件设计等场景得到了广泛的应用。

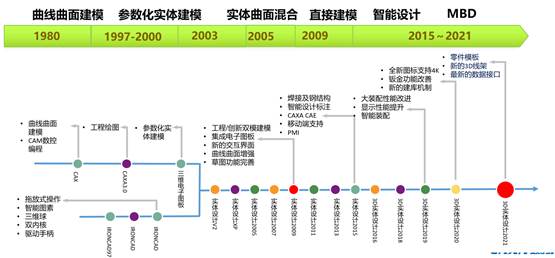

  产品历史:

  产品优势:

  双模式设计

  CAXA 3D 实体设计独创的创新设计模式将可视化的自由设计与精确化设计结合在一起,使产品设计跨越了传统参数化造型CAD软件的复杂性限制,不论是经验丰富的专业人员,还是刚进入设计领域的初学者,都能轻松开展产品创新工作。实体设计除提供了创新模式外,还具备传统3D软件普遍采用的全参数化设计模式(即工程模式),符合大多数3D软件的操作习惯和设计思想,可以在数据之间建立严格的逻辑关系,便于设计修改。

  支持大型装配设计

  CAXA 3D实体设计为了提升大型装配体的运行显示速度提供了大装配模式,使用大装配模式可以显著提高在进行大型装配体设计时的运行效率和显示速度。通过使用轻量化加载技术可以只加载当前设计所需的数据,大幅减少了模型对内存的占用。能够支撑10万个零件的大型装配设计。

  专业工程图

  CAXA 3D实体设计无缝集成了CAXA电子图板,工程师可在同一软件环境下自由进行3D和2D设计,无需转换文件格式,就可以直接读写DWG/DXF/EXB等数据,把三维模型转换为二维图纸,并实现二维图纸和三维模型的联动。

  三维球工具

  独特的、“万能”的三维球工具,为各种三维对象的复杂变换提供了灵活、便捷的操作。设计中70%以上的操作都可以借助三维球工具来实现,彻底改变了基于2D草图传统的三维设计操作麻烦、修改困难的状况,使设计工作更加轻松高效。

  拖放式操作及智能手柄

  简单、直接、快速的设计方式,直接用鼠标拖拽各种设计元素进行设计操作,可实现对棱边、面、顶点、孔和中心点等特征的智能捕捉;通过拖动驱动手柄可实现对特征尺寸、轮廓形状和独立表面位置的动态、直观操作。

  功能说明:

  零件设计

  CAXA 3D实体设计提供创新模式和工程模式两种几何建模方式,将创新模式的快速和简易性与参数化设计的灵活性和可控性相结合。既可以帮助用户快速构建3D模型,又能方便进行基于历史特征的全参数化设计,零件设计中的任何变化,都可以反映到装配模型和工程图文件中,确保数据的一致性和准确性。创新模式简单易用,可大幅提高建模速度,尤其在开发新产品时具有无与伦比的优势;工程模式是和大多数3D软件一样采用全参数化设计思想,模型修改更加方便。用户可根据个人习惯或具体的零件/装配设计的需要,两种建模方式单独使用或结合应用,可显著加快设计速度。

  装配设计

  快速方便的智能装配功能,通过设置附着点进行智能装配。结合设计元素库和参数化的变型设计功能实现参数化的智能装配,并确保每个零件的位置正确,大幅提高工作效率。支持零/部件的装配间隙检查、干涉检查、物理属性计算,机构运动状态的动态仿真检查,产品爆炸图的生成,及3D BOM的生成等。

  三维标准件库及系列化零件设计

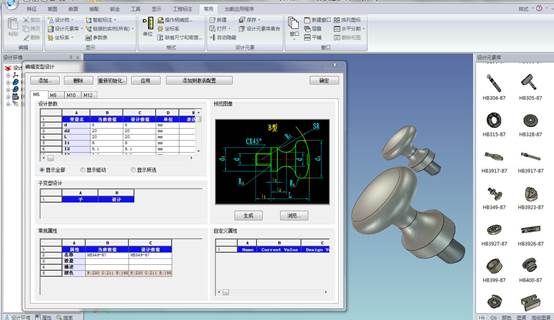

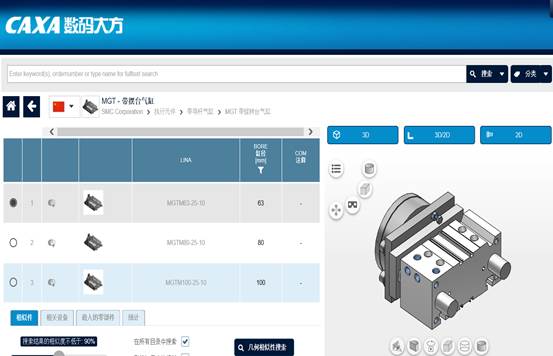

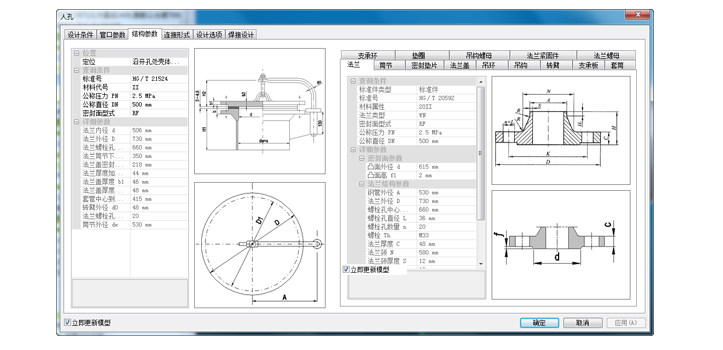

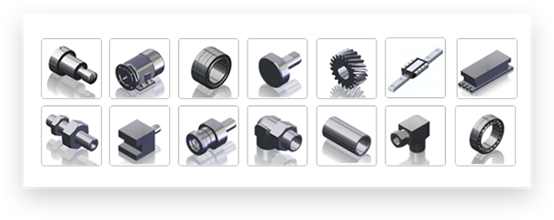

  实体设计提供大量三维标准件,包括数以万计的符合新国标的2D零件库和构件库,轻触鼠标进行拖放,即可快速得到标准件。和第三方标准件库厂家合作在网上免费提供提供了国内外知名企业的3D零件库供用户下载使用。此外,可利用参数化与系列件变型设计的机制,轻松地进行系列件参数化设计。

  钣金设计

  提供强大的钣金图素库,以及丰富的压形和冲裁图素库,提供草图编辑、钣金裁剪、封闭角处理、用户板材设定和钣金自动展开计算等功能。支持放样钣金、冲压钣金工具、实体转钣金、冲孔折弯、折弯切口等功能,并且支持在展开、折叠两种状态下进行钣金设计。

  动画、渲染

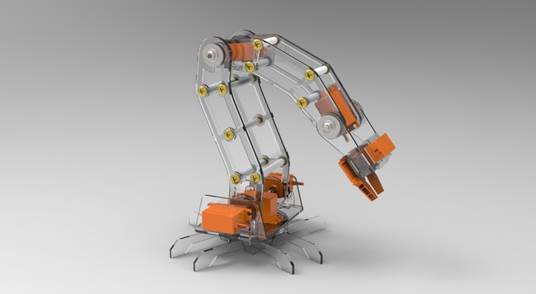

  使用CAXA3D实体设计内置的专业动画、渲染模块可以生成用于营销和包装的照片级效果图,通过动画编辑器可以快速的生成装配、爆炸和运动模拟动画,为销售、客服、培训、技术支持和制造等领域的客户提供所需的对应资料。专业级的动画仿真功能,助您轻松制作各种高级的装配/爆炸动画、约束机构仿真动画。帮助您更全面的了解产品在真实环境下如何运转,更大程度降低对物理样机的依赖,从而节省构建物理样机及样机试验的资金和时间,缩短产品上市周期。

  工程图

  用户在三维设计环境中就可直接读取工程图数据,使用熟悉的2D界面强大的功能绘制工程图,并在其中创建、编辑和维护现有的 DWG/DXF/EXB 等数据文件。工程师可自由使用丰富的符合新国标的参数化标准零件库和构件库。支持多文件BOM的导入、合并、更新等操作;支持3D和2D数据相互直接读取,而不再需要任何中间格式的转换或数据接口;支持定制符合国标的二维工程图模板。

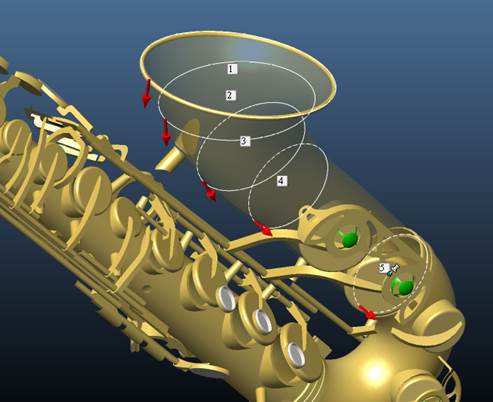

  曲面造型及处理

  多样的曲面造型及处理方式。提供了包括网格面、多导动线放样面、导动面、直纹面、拉伸面、旋转面、偏移面等曲面生成功能,以及曲面延伸、曲面搭接、曲面过渡、曲面裁剪、曲面补洞、还原裁剪面、曲面加厚、曲面缝体等曲面编辑功能,能够实现各种高品质复杂曲面及实体曲面混合造型的设计要求。
