中线CAD

中线CAD 是一款基于AutoCAD图形平台开发的汽车线束软件。以前沿的线束设计理念为指引，结合国内外众多优秀线束工程师和软件工程师的丰富经验，用先进的线束对象概念服务于汽车线束图纸设计和图纸分析。

中线CAD软件不仅包含多种规范、快速、高效的绘图工具；更有以模拟汽车电路走向为依据的图纸错误检查、图纸规范设计等纠错功能；结合用户常用数据库，中线CAD的导出BOM、导出接线表、计算电线长度、智能分析短路点等强大功能，不仅能助您完成最优化的线束设计与制作方案，更可以大大减轻工程师的工作强度、提高统计数据的准确性、提升您的工作效率。

中线CAD软件提供多样化的定制方案，在数据输出部分更是可以根据客户需求进行个性化定制，完全可以满足金蝶PLM、住电A+等系统的数据需求，使客户从图纸的绘制，生产、工艺数据的输出到项目数据的整合统计分析全程实现数字化。

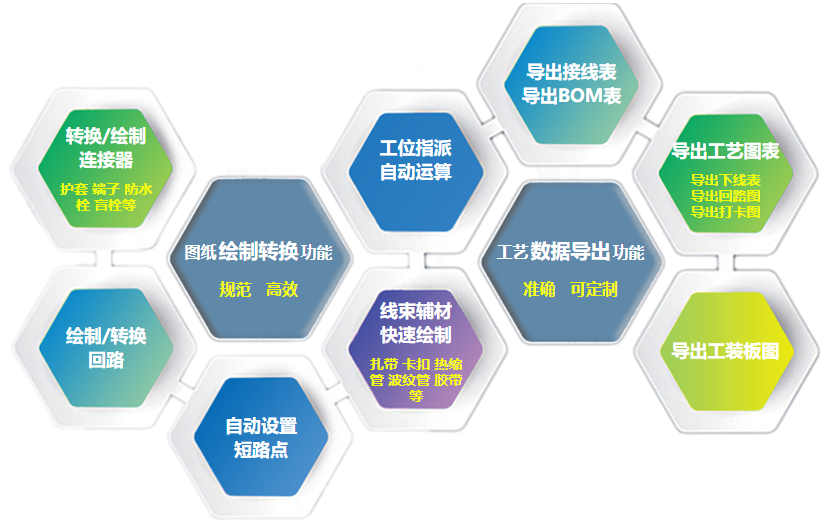

功能介绍

新图绘制

新图纸的绘制支持将图块数据录入中线数据库中绘制新图时调用，也支持使用图库管理功能调用本地的图块数据进行新图纸的绘制。

转换连接器

无中线基础数据库支持时，中线CAD软件可以从图纸中快速提取连接器信息、自动生成端位。软件提供的多种针对性转换工具，支持快速、准确、规范的转换图纸。 有中线基础数据库支持时，软件可以直接从数据库中调取连接器图纸及信息。数据库包括护套及其适配的端子、防水栓、盲栓、附件等工艺信息。

分析统计功能如下：

• 智能分析短路点：软件突破传统人工定义短路点位置的方式，智能推荐合理的短路点位置，完成更优化设计方案；
• 导出BOM汇总：快速统计和汇总物料信息，大大提高工作效率并减少了工作失误；
• 导出BOM分明细：快速导出所有物料的分明细，为后续生产及物料采购提供准确数据；
• 计算电线长度：快速计算每一根回路电线长度；
• 导出短路工艺卡：导出短路工艺指导数据。
