　　天喻CAD是由武汉天喻软件股份有限公司开发的具有完全独立自主版权的新一代CAD系统，易学、易用；创造性地引进了三维特征的概念，根据草图特征，自动产生投影图；独家实现多比例绘图功能，使您可在一张图中绘制多个不同比例的图形；面向对象的设计思想使画图和改图都无比快捷；自动生成基于图档管理的非图形信息，与PDM系统无缝集成；在同类软件中具有领先水平。

　　天喻CAD是由武汉天喻软件股份有限公司开发的具有完全独立自主版权的新一代CAD系统，易学、易用；创造性地引进了三维特征的概念，根据草图特征，自动产生投影图；独家实现多比例绘图功能，使您可在一张图中绘制多个不同比例的图形；面向对象的设计思想使画图和改图都无比快捷；自动生成基于图档管理的非图形信息，与PDM系统无缝集成；在同类软件中具有领先水平。

　　在更新的版本中，新增了强大的图像处理和批阅等功能，并采用了更加美观直接的office风格界面，相关升级内容如下：

　　1. 采用新的office风格的界面，更加友好美观，方便用户操作。

　　2. 升级表面粗糙度功能支持新旧国标

　　支持GB\\T 131-2006 与GB\\T 131-93 两种国标。

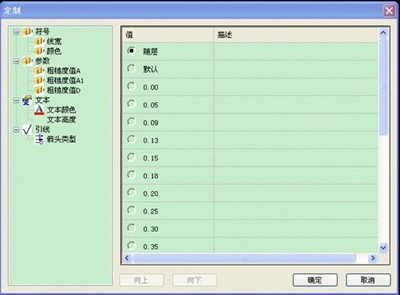

　　填入数值即可快速完成标注；可以自定义数据，方便记录常用数据，如下图：

　　3. 升级基准代号标注支持新旧国标

　　可以点击标注标准按钮切换为旧国标

　　下图为旧国标标注

　　用户可以根据自己的需要进行切换选择

　　4. 新的明细表绘制功能

　　新明细表提供三大类操作：明细表、标签、标签范围框，新明细表支持多明细表操作。三者之间的关系为： 一个明细表对应一个标签范围框，明细表每一行对应一个标签。标签、明细表和标签范围框有效关联。

　　标签：

　　标签根据序号个数的不同可以分为单序号标签和多序号标签。 单序号标签和多序号标签均有多种样式。

　　头部样式:有折线、圆圈、斜线三种方式可供选择。

　　多序号排列：多序号标签中序号的排列方式，分为水平和垂直两种方式。

　　引线样式：有实心圆圈、实心箭头、空心箭头、椭圆等多种方式可供选择。

　　多序号显示：添加多个标签时，这些序号的排列顺序，分为顺序和逆序。

　　文字显示格式：当头部样式为折线时，可以修改文字显示格式，线上文字格式和线下文字格式不可同时为空。

　　单序号标签与多序号标签：如下图所示

　　标签的基点、左边界、右边界、上边界、下边界：如下图所示

　　标签拾取方式：拉线求交拾取与点击拾取。

　　明细表对象支持夹点操作，在夹点操作过程中，按Tab键可以切换标签头部样式，按Shift键可切换多序号标签排列顺序。

　　标签更多操作如标签对齐、标签排序、标签紧排、标签合并等请参考具体帮助手册。

　　明细表框：

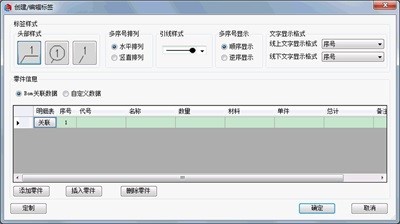

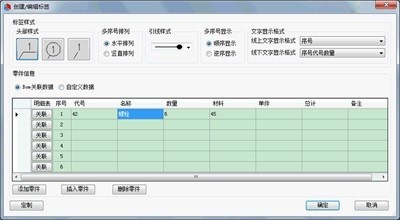

　　创建标签时会自动弹出明细表编辑界面填写标签相关内容，如果明细表还没有生成会自动生成明细表，如果已经生成会自动添加新的明细表项，编辑界面如下图：

　　表中的零件与标签自动关联，删除标签则会自动删除表中关联的零件。

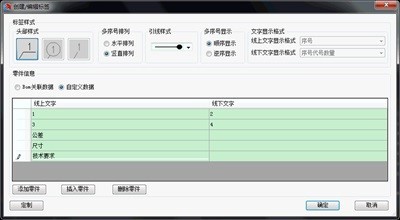

　　也可以创建非关联的自定义数据。如下图：

　　明细表的更多操作如表头定制、属性修改、内容修改、明细表折返、多明细表等请参考具体帮助手册。

　　5. 新的批阅功能

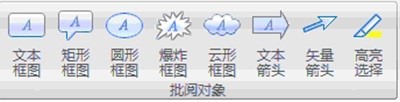

　　能够方便快捷的对图纸进行批阅。批阅工具条如下图所示：

　　共包括文本框图、矩形框图、圆形框图、爆炸框图、云形框图、文本箭头、矢量箭头、高亮选择8种类型，其中前六种为框图类型，可以输入文字，特殊字符等，矢量箭头可绘制直线和曲线箭头，高亮选择提供十多种颜色进行选择。

　　创建框图型批阅对象过程如下（以文本框图为例）：

　　a. 用鼠标左键单击 “批阅”菜单下的“批阅对象”面板里的“文本框图”图标；

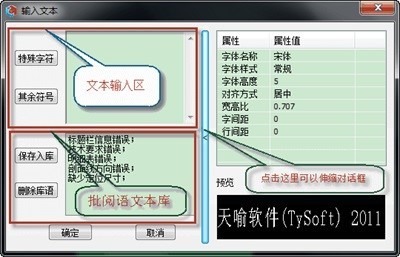

　　b. 在绘图区上所需位置用鼠标左键确定两点，便可确定文本框图的大小。然后系统自动弹出文本输入对话框（如下图）。用户可以输入文本，然后单击确定按钮；也可以不输入文本，然后单击取消按钮。从而完成文本框图的绘制。

　　c. 拓展功能一，用户可以即时设置文本框图样式，样式如下图所示。具体操作：用户在用鼠标左键确定文本框图第一点前或后单击其中一文本框图样式，便可设置即将绘制的文本框图样式。

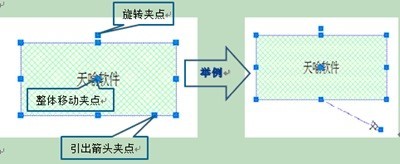

　　d. 拓展功能二，可以操作选中的文本框图的夹点，对其进行大小改变、移动、旋转等操作。具体操作：选中所需的对象，如文本框图，用鼠标单击相应的夹点，移动鼠标到所需的位置，再次单击鼠标左键确定。下图对特殊夹点做了标注，其他均为改变大小的夹点。

　　下图的引出箭头夹点也叫指向夹点，当文本框图整理移动的时候，指向夹点不跟着移动。

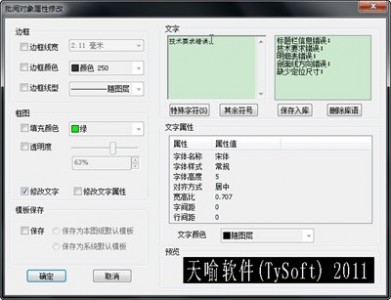

　　e. 框图属性修改。选中待修改的框图后点击工具条上的框图属性按钮，弹出如下图所示对话框，有多种属性可供修改：

　　6. 新的图像处理功能

　　强大的图像处理能力，完美的实现图形与图像的混编处理，支持自定义图库，支持插入jpg、bmp、png、gif、tiff、wmf等多种格式的图片，支持图片任意拉伸、旋转、缩放、裁剪，支持图片区域选择、区域剪切、区域着色（包括矩形区域、多边形区域、样条区域三种区域选择类型），支持图像的油漆桶着色，橡皮擦擦除以及图像的融合（多张图片融合为一张）等功能。工具条如下图所示，具体功能的使用请参考帮助手册。
