高级工程图设计扩展包（PI-Drawing）

　　PI-Drawing是一款基于Creo(Pro/E)平台研发的全新专业工程图设计系统，它采用了PISX自主研发的全新内核，并与Creo高度兼容，以GB、ISO、ANSI、DIN、BSI、JIS、CSN等标准为设计依据，集合了国外同类软件的功能强大和国内同类软件的应用便利两大特点，并提供了众多特色功能。

　　一、产品概述：

　　PI-Drawing是一款基于Creo(Pro/E)平台研发的全新专业工程图设计系统，它采用了PISX自主研发的全新内核，并与Creo高度兼容，以GB、ISO、ANSI、DIN、BSI、JIS、CSN等标准为设计依据，集合了国外同类软件的功能强大和国内同类软件的应用便利两大特点，并提供了众多特色功能。

　　二、特色功能：

• 　　一键智能出图
• 　　智能尺寸标注
• 　　快速创建尺寸公差、轴公差、孔公差
• 　　快速创建常用和通用表面粗糙度
• 　　使用注释功能快速添加文本和符号
• 　　快速创建基准代号、形位公差、焊接符号
• 　　快速创建斜度和锥度符号
• 　　快速创建视图符号、相同孔符号、毛虫符号、焊角符号
• 　　快速创建技术要求、编辑文本
• 　　快速创建表格、BOM表、超级BOM、 BOM球标
• 　　快速智能创建中心线
• 　　快速创建直线、圆弧、圆、等距线、相交线
• 　　通过格式刷功能快速编辑尺寸、文本、表格、图元等
• 　　其它功能：批量出图、批量转档、批量打印、拼图打印等
•

　　三、功能优势：

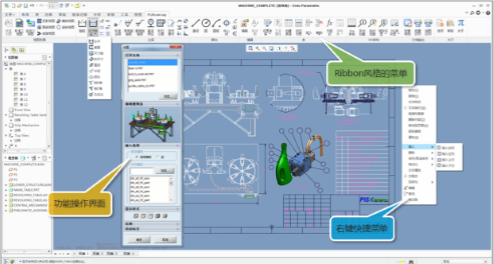

　　1、全新的Ribbon界面，易学易用，提高制图效率

　　采用Ribbon界面与经典界面两种界样式，支持菜单栏界面自定义，操作习惯和快捷键命令与主流CAD软件相同，满足人性化的设计需求，易学易用。

　　经相关企业测试，可帮助设计师提高50%-80%的制图效率。

　　2、提供高效的设计和绘图工具，帮助设计师更轻松更准确更高效地进行设计

　　>应用全新引擎和大量创新技术，独创的动态处理、图形数据自适应技术让软件性能更强

　　>包含多种设计专用功能：参数化设计、快速出图、智能标注、符号标注、超级BOM、拼图打印等

　　>实现完全在Creo环境下进行三维设计和二维制图并时刻保持关联，规避设计错误

　　3、完全符合GB/ISO标准的标准图样和图库，实现企业制图标准化

　　>用PI-Drawing绘制的图纸均符合国标要求，图幅、线型、线宽、比例的设置结合国标要求。

　　>提供丰富的符合国标和ISO以及行业标准的工程图库，支持用户对图库的自定义和扩展。
