DraftSight 2D

DraftSight 是一种专业级 2D 设计和制图解决方案，为建筑、工程与施工 (AEC) 供应商以及专业 CAD 用户、设计人员、教育工作者和业余爱好者提供了强大的设计体验。

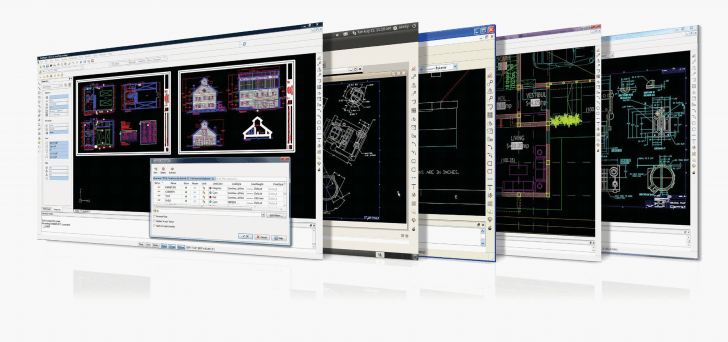

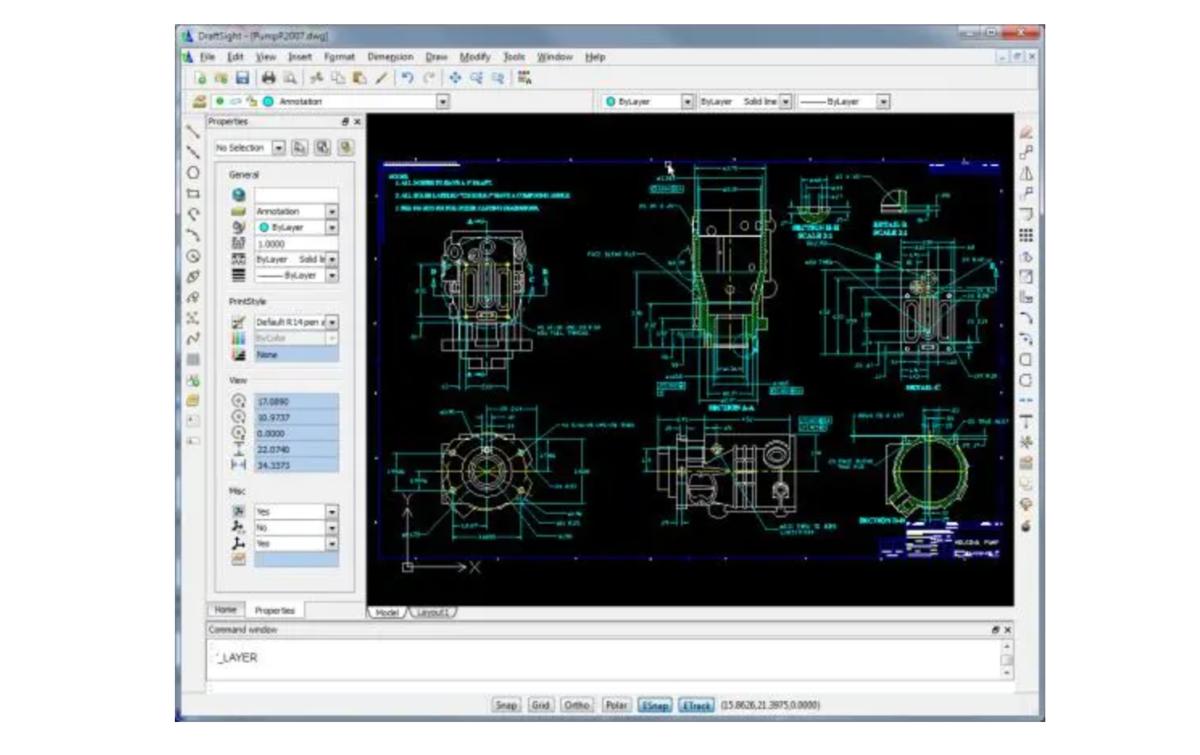

  DraftSight 是一种专业级 2D 设计和制图解决方案，为建筑、工程与施工 (AEC) 供应商以及专业 CAD 用户、设计人员、教育工作者和业余爱好者提供了强大且可靠的设计体验。DraftSight 允许用户创建、编辑、查看和标记任何类型的 2D工程图，并采用熟悉的用户界面 ( U I ) 来帮助从用户当前的CAD 应用程序快速进行过渡。此产品由 3DEXPERIENCE® 公司达索系统提供，已拥有超过 1000 万次下载，并有以下产品供用户选择：

• DraftSight

• DraftSight Professional

• DraftSight Premium

• DRAFTSIGHT® ENTERPRISE AND ENTERPRISE PLUS

软件优点

• 允许用户创建、编辑、查看或标记任何类型的 2D 工程图。

• 提供比其他 CAD 产品更加经济高效的解决方案。

• 为当前项目或旧项目提供可靠的 DWG 文件兼容性。

• 采用熟悉的 UI 以尽量缩短学习曲线。

• 从用户当前的 D W G 应用程序轻松过渡，包括应用编程接口 (API)。

• 允许用户使用宏和应用编程接口 (API)，实现 DraftSight的自定义和自动化。

• 包含价格适中的网络许可选项，可轻松部署和管理。

• 允许访问广泛的宝贵在线学习资源。

• 帮助应对 2D 合规性、迁移到 Microsoft® Windows® 10（可能会与用户当前的 2D CAD 产品发生兼容性问题）和使用 LISP 例程时遇到的挑战。

• 允许公司腾出预算空间，重新投资于可帮助其业务发展的其他技术。

软件功能

DraftSight

针对学生、教育工作者、业余爱好者和其他需要简单 2D CAD产品的人，DraftSight 提供了许多有用的工具，以满足其基本制图和文档需求：

• 绘制工具可创建基本元素，例如直线、折线、弧线、圆形、椭圆、表格、剖面线和云纹。

• 修改工具可执行移动、复制、旋转、镜像、阵列、比例、剪裁、倒角和分割等操作。

• 尺寸标注工具可测量对象之间的距离。

• 图层工具可对工程图进行整理。

• 图块可将一系列实体结合在一起，以形成单个命名对象。

• 附加工程图，以在当前工程图中添加外部参考。

• 打印以将工程图输出到绘图机、打印机或文件。

• SVG 可扩展图标可支持高分辨率 (4K) 显示。

此产品可在 Windows®、Mac® 和 Linux 上运行，并带有免费

在线社区支持和大量学习资源。需要进行激活和互联网连接。

DraftSight Professional

适用于需要专业级 CAD 产品及生产效率工具，并且需要使用API 定制其 CAD 系统的个人或公司。具有通过 LISP 例程或其他宏来自动化、定制或集成其现有的基于 DWG 的 CAD 系统的用户，能够在这些 A P I 中获得巨大价值。D ra f t S i g h tProfessional 还包括可轻松添加到文档中的行业标准内容，并

且能够批量打印。一些功能强大的 DraftSight Professional 生产效率工具包括：

• “Toolbox”，允许快速生成紧固件、孔、零件序号、材料明细表 (BOM)、焊接和表面粗糙度符号。

• “设计资源库”，提供一个中央位置放置用户自定义的可重用元素（例如图块）。

• “批量打印”，在批处理作业中将一组工程图和图纸发送到打印机。

• “工程图对比”，以图形方式比较两个工程图文档中的实体。

• “强劲剪裁”，通过将指针拖过每个实体来剪裁多个相邻的实体。

• “G 代码生成器”，与 CNC 加工机床进行通信。

• “PDF 底图”，将 PDF 文档页面附加到工程图。

• “宏录制”，启动编程和录制在 DraftSight 中以交互方式执行的操作。

• “DraftSight API”，允许最终用户自定义 DraftSight 并实现其自动化。

• “DGN 导入”，将 DGN 工程图直接导入并转换到 DraftSight中以直接编辑。

• “插入中心线”，允许选择两个线段并生成两端相等的中心线。

• “沿路径阵列”，可沿着预定义的路径创建一个阵列。

• “尺寸咬合等距量”，将“咬合”放置到位并准确定位尺寸。

• “分割尺寸”，尺寸与其他工程图实体相交时在尺寸线中创建间隙，以提高工程图的清晰度。

• “快速输入”方法，在光标附近提供一个命令输入接口以输入距离。

• “曲线文字”，沿弧线放置文字，以更好地控制文字方向和位置。

• “细线”，允许机器直接使用 .dwg 或 .dxf 文件输出进行激光切割。

• “图像跟踪”，可将导入的光栅图像文件（例如平面图、徽标）转换为矢量线条实体。

• “表中的公式”，可支持表格单元格中的基本公式，例如求和、计数、平均值、方程式。

• “剪裁剖面线”，可修改和剪裁现有的剖面线图案。此产品仅在 Windows 上运行，并且只能在线购买。

DraftSight Premium

适用于拥有众多用户或多个站点且需要专业级 CAD 产品和技术支持的组织，以管理关键任务 CAD 需求。除了 DraftSight Professional 中的生产效率工具之外，DraftSight Enterprise还拥有：

• 网络许可，可在组织内实现并发使用和合规。

• “部署向导”，允许大组用户安装或升级 DraftSight。

• 技术支持，可回答与 DraftSight 相关的疑问或故障诊断问题。此产品仅在 Windows 上运行，较少要求购买两份许可，并且只能通过经销商购买。

DRAFTSIGHT® ENTERPRISE AND ENTERPRISE PLUS

适合于需要安装、激活和配置支持的 DraftSight 和 DraftSight Professional 用户。DraftSight Prosumer 包括电话和电子邮件支持、访问在线社区支持和学习资源。用户可以购买 3 或 12个月许可，以享受在线 Prosumer 服务。
