三、与Fluent的第一次邂逅

从今天起，我们就要开始进行Fluent的学习了。关于Geometry建模和ICEM画网格的学习会在以后的学习中展开，我们首先进入Fluent的学习。

我们要学习Fluent，首要要对Fluent的界面有一个初步的了解。下面我将会对Fluent的界面做一个初步的介绍。

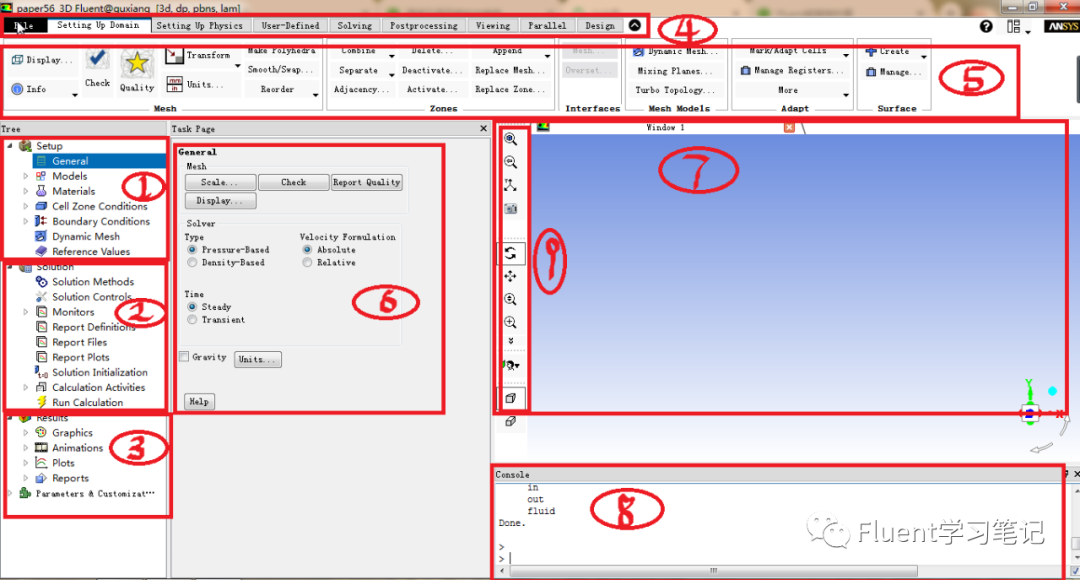

图1.Fluent界面

当完成前期的准备工作（建模—画网格—导入mesh文件）后，打开Fluent软件，首先见到的应该是这样一个界面图1。我们将界面分成了9个部分，这9个部分代表着Fluent的不同区域的作用，其中部分作用有重叠

首先是1、2、3这三个部分，这三个部分被称为功能树，一般来说，对Fluent进行设置主要在这三个部分中进行，而且一般按照这样的顺序设置即可。

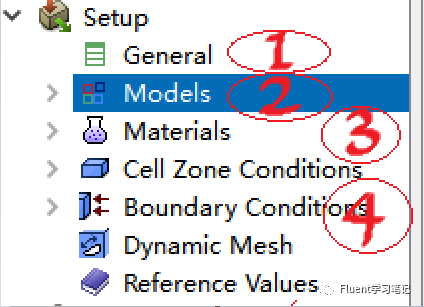

第一部分是基本参数设置，内容虽然很多，但是前期一般我们只关注下图中(图2)标1(genneral)、2(models)、3(materials)、4(boundary conditions)，这四点分别表示总概、模型选择、材料属性及边界条件。

genneral就是对模型进行整体上的设置，如重力设置，稳态瞬态设置等；模型选择第一篇文章已经介绍过，此处不再赘述；材料属性设置就是对流体或固体材料设置其密度、比热等基本物性；边界条件即流体进口温度速度，壁面温度等。

这几个是比较重要的，无论对什么样的工况基本都需要设置这几个方面。其他的Cell Zone Condition是用来设置流体和固体区域，对于比较简单的模型，不必设置

图2.基本参数设置部分界面

第二部分是求解器的设置图3，刚开始学习同学可以只关注最后一项-Run Calculation，也就是运行计算。对于前面的各项，可以先不用管，等到后期用得到再去了解。

图3.求解器界面

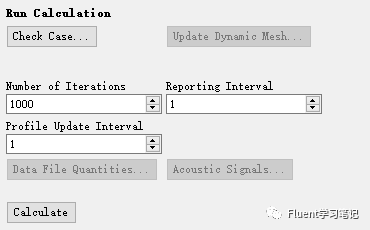

求解器的最后一项Run Calculation就是准备计算的最后一步，当设置完时，计算机就会进行计算了。对于Run Calculation，分为两种工况，瞬态和稳态，稳态界面如图4所示，只需要在Number of Iterations中输入数值，表示计算步数，然后点击Calculate就会进行计算了。

图4.Run Calculation界面

第三部分是后处理，也就是查看计算结果。这里可以查看云图及曲线图。图5第一项Graphics表示图形，可以在这里查看云图（所谓云图就是流场中物理量的分布图）。

图5.后处理界面

上述三部分是Fluent设置的最重要的部分，当完成这三部分之后就可以进行计算了。

图1中的4-9部分都是对上述三部分的辅助和补充。第4部分是一级菜单，第5部分是第4部分的子菜单，基本上都和1-3部分相同，只是将子菜单展开更加方便。第6部分实际上是1-3的子菜单，当单击1-3上的某一项时，第6部分会做出相应的改变。图4就是单击Run Calculation时，第6部分的界面。7、8、9是图像显示区域，7就是图像窗口，可以用来显示图像，云图，曲线图等。8是控制台，9是对图像显示的操作。对于7-9不需要进行设置。

这里不得不说的是，Fluent理论及软件操作的知识比较复杂，我们学习软件操作不应该在细节上纠缠，很多细节我们的工况根本用不到。因此本文只是非常简单的介绍了Fluent操作的完整流程，一些细节的补充应该是通过实例来进行。

下次我们会专门拿出一个案例，将Fluent的操作过程走一遍，让大家有个更加清晰的认识。
