1. 简介

上一篇文章提到过，编译型的UDF相较于解释型的UDF更加通用，但是使用编译型UDF之前必须进行Fluent环境配置。Fluent环境配置虽然听起来似乎很简单，但是实际上确实一个很玄学的东西。有的人可能安装Fluent之后，就已经配置好了环境，而有的人可能自己搞了几天，甚至重装软件，重装系统还是搞不好。

Fluent环境变量的配置网上介绍的很多很杂，这里我介绍几种配置环境变量的方法，不能说对所有人都有效，只是提供给大家一个解决办法。这里提前说明一下，无论是哪一种方法，电脑上都必须按照Visual Studio软件，软件链接会在文章末尾附出。建议VS安装时保持默认位置

2. 配置环境变量的方法

一、方法一：最简单的方法

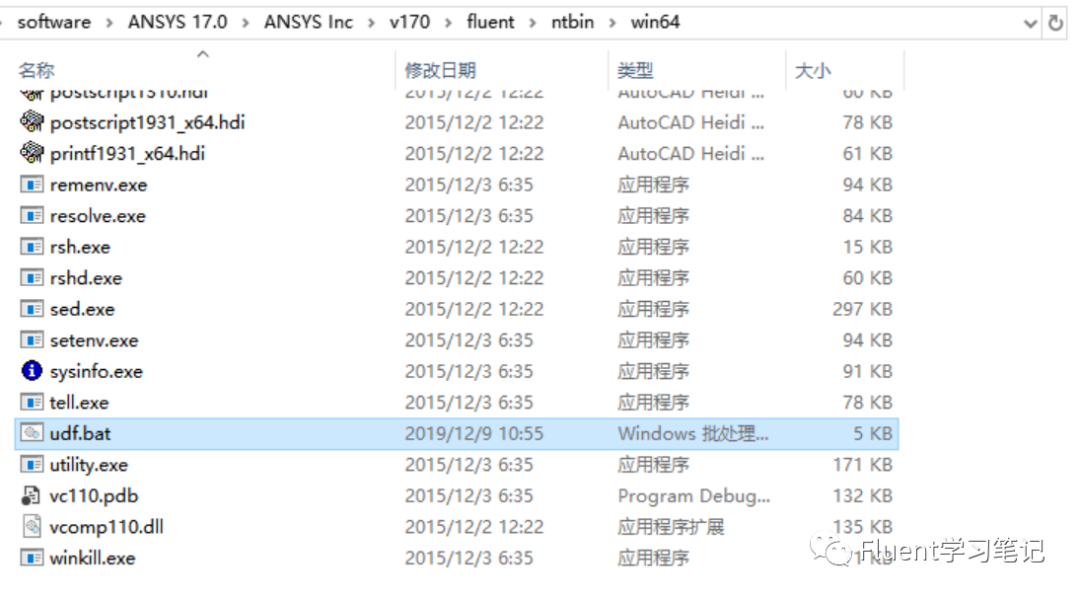

1. 首先在Fluent安装路径下找到udf.bat这个文件，目录路径：E:\\software\\ANSYS 17.0\\ANSYS Inc\\v170\\fluent\\ntbin\\win64。然后用记事本的方式打开这个文件

图1.Fluent安装路径文件

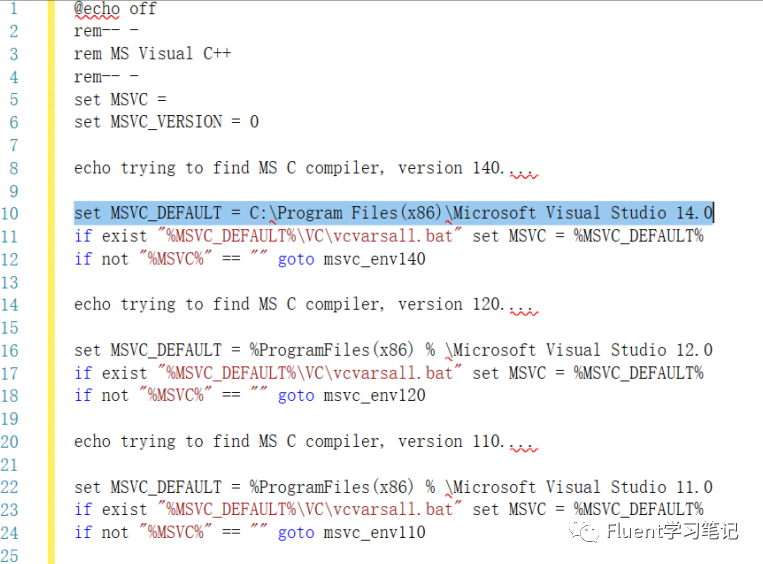

2. 找到自己安装的VS版本号所对应的行数，如VS14.0版本对应10行，将第10行的VS安装路径换为你的VS安装路径，注意版本号不要搞错了。修改好之后，保持udf.bat文件。打开Fluent，如果可以编译UDF，则成功，如果不行，尝试第二种方法

图2.Fluent udf.bat文件修改

二、方法二

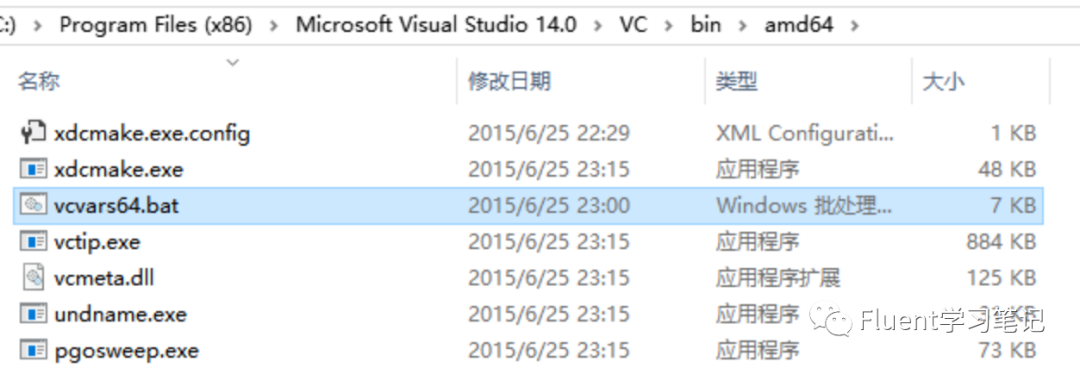

1. 首先在VS安装路径下找到vcvars64.bat这个文件，目录路径：C:\\Program Files (x86)\\Microsoft Visual Studio 14.0\\VC\\bin\\amd64。然后用记事本的方式打开这个文件

图3.VS安装路径

图4.VS vcvars64.bat修改

2. 在文件最后一行添加如下语句：

set INCLUDE >> path.txt

set LIB >> path.txt

set PATH >> path.txt

3. 修改之后，然后双击这个.bat文件，会生成path.txt文本，打开path.txt文件，里面，找到include，lib，libpath和bin四个变量和变量值，将这四个值添加到用户变量中。完成之后，尝试是否可进行编译

图5.用户变量

三、方法三

1. 在fluent安装文件夹下双击setenv.exe 点“是”(C:\\Program Files\\ANSYS Inc\\v130\\fluent\\ ntbin\\ win64\\setenv.exe)

2. 与方法二类似，同样需要对用户变量添加变量。在“我的电脑”—属性—高级—环境变量，找到用户变量，单击新建，添加以下内容

图6.用户变量添加值

3. 这里需要注意一下，所需要的所有路径，三个VS路径，在VS中的VC文件中的include，lib和bin；三个系统路径，其中两个在SDKS中，分别为v7.1A中的include和lib，另一个为VS安装路径的common7

4. 图6中的路径是VS安装在C盘时的路径，如果VS未安装在C盘，需要安装第2点找到三个VS路径，三个系统路径。这里建议VS安装时保持默认位置

5. 对方法三，注意：

1） Fuent环境配置时，安装VS必须勾选所有的VC++，否则可能会出现某些文件不存在，如C:\\Program Files (x86)\\Microsoft SDKs\\Windows\\v7.0A\\Include;这个文件不存在。

2） Error: The UDF library you are trying to load (libudf) is not compiled for 2d on the current platform (win64)出现这个错误可能是由于VS版本是32位的原因

3） 以上都不行时，卸载fluent，重新安装之后尝试以上步骤。

4） 以上步骤都不行时，重新安装fluent和VS之后尝试以上步骤

5） UDF编译不成功，可能是由于c文件命名错误，文件cu名不能出现空格。

四、方法四

1. 使用编译软件，输入ANSYS版本号，及VS的版本号，同时选择源代码的位置，选择正确的维数、串行和精度，之后单击编译。

图7.编译软件界面

2. 如果编译软件界面没有出现错误，则在源代码文件位置会生成libudf文件，之后就可以直接在Fluent编译UDF了。

3. 总结

方法三是最常用的方法，推荐使用方法三对环境进行配置，建议安装VS直接默认安装位置，这样做会节省很多步骤和时间。

以上案例的cas和dat文件均可以免费获取，需要的朋友，只需要点赞关注收藏一键三连后私信我即可哦
