引言

上节我们讲了游戏引擎的五层架构，这节课会真正给大家讲清楚现代游戏引擎的五层架构到底是什么，具体是怎么做的。

GAMES104实录 | 引擎架构分层（上）

学一个东西最好的方式是什么？是练习它。我们给小明同学出了一道难题：学了上节课，你觉得已经懂了游戏引擎怎么做，那就做个小小的挑战吧：在游戏中做一个可以动起来的角色，然后从下往上把这些代码写到游戏里面去。

小明想，既然知道了引擎的五层架构，我就要去想每一个功能模块到底怎么写。这其实是一个非常有意思的脑力劳动，同学们可以先停一下，回顾一下我们讲的游戏引擎的五层架构：平台层、核心层、资源层、功能层和工具层。

如果小明想做一个可以动起来的角色，在游戏引擎中的代码该怎么去写呢？这件事情比大家想象的稍微复杂一点。

在这一讲中，我会跟大家讲每一层是什么以及每一层的要点是什么。

我们就从小明的挑战“做一个动起来的角色”开始，逐步带领大家进入引擎的深水区航行。

01「资源层」

从资源（resource）到资产

首先，小明遇到的第一个挑战：好不容易求做美术的好朋友用3DMax做了一个很可爱的小角色，还做了很多的贴图和动画。那这些东西叫什么？叫resource，资源。

每一个数据的格式都是不一样的，有的是Max文件，有的是PSD文件，这些数据肯定不可能在引擎中一一打开。大家想想看，如果写个小软件，要加载个声音，我要去问你声音是什么格式？MP3还是WMV？但在游戏引擎那么复杂的环境里面，不可能去读这么多复杂的数据格式。

比如像PSD、Max、Maya这些数据格式，它们工具做得非常复杂，这些数据如果直接在游戏引擎中加载，效率会非常低。所以会做一步转换，会把这些数据全部转换成引擎的高效数据，这个转换发生之后，我们就把它叫做Asset（资产）。

从资源（resource）到资产，有一个很大的不同是什么呢？

举一个简单的例子，如果是一张贴图，无论是JPG还是PNG，它里面有很多的压缩算法，如果在GPU中以它的数据格式存储的话，绘制起来效率是很低的，但在这一步处理（转换）的时候，会把所有的贴图，不管你是什么格式，都把它转成DPS格式。我们在游戏中看到的所有漂亮花材的颜色，都是用这种格式直接放到显存中。

这一步导入帮我们做了很多工作，包括在Max里面编辑一个漂亮的mesh。如果发现mesh文件特别大，一旦把它导成引擎的asset，你会发现很多编辑的数据全部扔掉了，这种感觉像什么？

就像这篇文章，我用word去写，那word保存下来的文件会比较大。但是，如果只取文章里的内容，把它变成txt，我们就会发现这个txt文件非常小，导入做的工作就是这个。所以小明同学第一步就要把这些数据引擎化，变成资产。

GUID，游戏资产的身份识别号

大家要关注的第二个问题是什么呢？

比如要表达这个可爱的小机器人（上图），首先这个小机器人有形体、贴图以及一大堆的动画资源，这些资源实际上是关联在一起的，但在引擎代码中没有一行代码说明这些资源之间是什么关系，这时候我们要定义另外一个资产。

这个资产就叫做composed asset。

它相当于一个关系脚本，我简单地做了个案例，定义了一个资产叫做Robot，它的mesh是什么？纹理是什么？该用什么动画？当引擎读取这一段composed asset的时候，它就知道要加载这些资源，所以它本身也是资产之一。

这里面要讲个概念，在游戏引擎中，特别在现代游戏中，其实核心的功能是数据之间的关联，或者叫做reference。大家如果打开任何一个现代游戏的安装目录，会看到很多很多文件，现在游戏发布的时候，一般都会把它打包成几个大的package，那里面有大概几十万甚至上百万个文件，而这些文件之间，有的是贴图，有的是声音，有的是动作，它们都像无数的网关联在一起。这里面大家会遇到一个非常有意思的概念，叫做GUID（唯一识别号）。

在现代游戏引擎中，我们希望给每个资产设置一个唯一识别号。打个最简单的比方，比如这个小机器人，贴图、mesh这些资产，现在是通过路径找到的，但这就像你只记得朋友的住址，那朋友搬家了怎么办？

很简单，每个人有一个身份证号，这样你的朋友搬到哪里都没有关系，只要这个身份证号在，你永远可以找到他。这个GUID的全称叫做全局唯一编号，实际上是游戏资产的身份识别号。

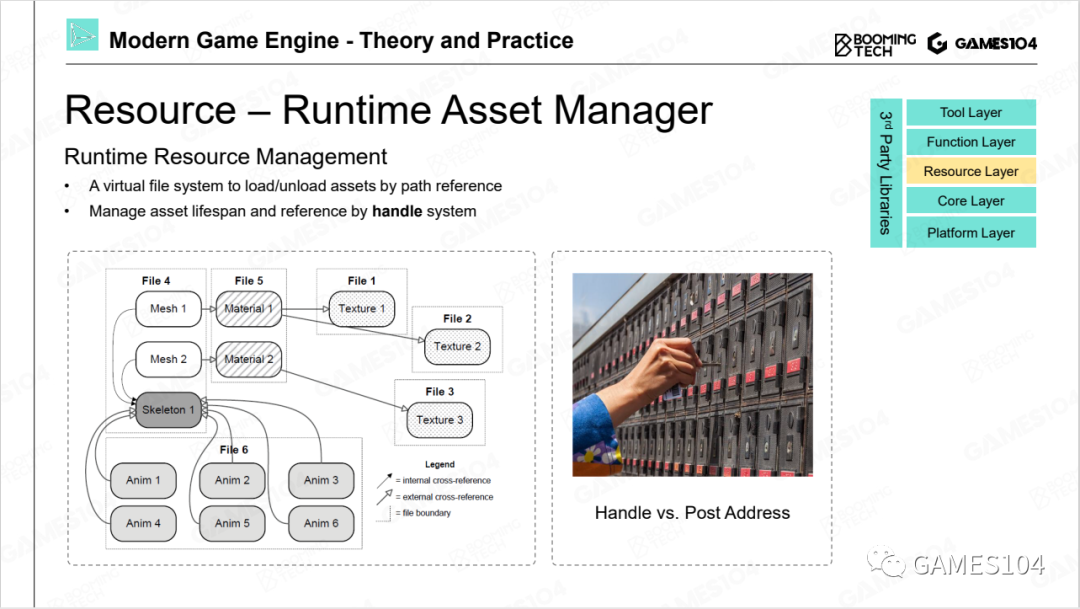

runtime asset manager

把游戏原始散乱的文件变成资产，进入到资源系统的时候，我们需要一个实时的资产管理器，这个资产管理器其实非常简单。

读了这么多文件，在引擎中就会管理，如同刚才讲的那个Reference关系一样，这些资产在资产管理器中，一般叫runtime asset manager（这里runtime指运行时或者实时）。

游戏跑起来也是一个一个文件，放在这掐头去尾就只是内容，但它们会互相指向对方。在游戏引擎设计中有一个很重要的系统，叫做handle系统。handle系统简单解释就像邮箱一样，你可以搬来搬去，我也不知道你在不在，但是我始终有你邮箱的钥匙，我知道你是105号邮箱，邮箱也知道你是105号邮箱的主人，这样，邮箱的主人在不在，我只要问这个邮箱就知道了。（这个地方比较深，我们以后会细讲）

简单来讲，游戏中最核心的是管理所有这些资产的生命周期，所以资源层是游戏引擎非常核心的一个层次。

为什么生命周期管理会这么重要？大家可能没有意识到，现代游戏中，比如我一路闯关杀降，从关卡A到关卡B再到关卡C，每一次闯关卡的时候，其实很多资产就要失效了，要加载很多新的资产，这些资产再根据当前玩家进度不断地加载和卸载，这个关系是非常复杂的。

前面讲的GUID系统和handle系统都在解决这个问题。大家如果有一定的编程基础，如果你学过C#, Java，知道有个概念叫做GC——垃圾回收。

在现代游戏里面，一般来讲，GC做不好就会让整个系统的效率变得非常低。如果去观察现代游戏引擎的架构，特别是很多游戏产品，你会发现它突然就会变得很慢，很多时候其实就是GC没有做好。一个关卡打完了要下去，另一个关卡要起来，大量的资源一下子加载进来，如果没有做好GC，机器就卡在那一帧了。这里面有很多很难的策略。

另外一个叫做延迟加载，延迟加载指的是希望人走到哪，这些资源再加载，因为内存很小、硬盘很大，希望根据我玩到哪，再不断地去加载。大家如果玩虚幻引擎做的游戏的时候经常有个细节（不知道最新版本有没有修改）：一个角色出现在你的面前，一开始看到那个贴图很模糊，然后一点点变得更清晰，这个东西就是延迟加载导致的。

资源层是游戏非常核心的一个管理层，它管理能让整个游戏引擎跑起来的生态资源池的分配，它管理每个资产实时的生命周期，所以如果要做个游戏，我会建议大家先去看一下资源怎么去分配。

02「功能层」

Tick的魔力—— Tick Logic 和 Tick Render

有了这些资源，小明同学就可以开始做他游戏真正的玩法了，开始的那个挑战还记得吗？我们要做一个会动的角色。那怎么让角色动起来呢？

我们在上一节课立过一个Flag：希望全部课程上完之后，同学们看到一个引擎，知道从哪下手，这个部分要讲的就是真正的游戏引擎的功能，首先要讲一个有趣的概念：Tick。

我蛮喜欢tick这个词的（一直没有找到一个很好的翻译词），非常像一台永动机，每隔一个固定间隔，就会把这个世界再往前推一小格，我是个狂热的民间物理科学爱好者，我认为上帝也是在Tick我们。上帝的Tick是多少呢？是一个普朗克时间。（大家如果有时间可以去研究一下普朗克，如普朗克速度、普朗克长度、普朗克能量等）

普朗克时间，非常非常小的一个时间片段，我们认为任何一个物理过程可能不能小于普朗克时间。在游戏中，每一个Tick，就是我们构建的这个世界里的普朗克时间，当一个Tick之后，系统就会依次把所有该做的事情做完。

比如我先去看看输入输出，动一下相机，动一下人物和角色，播一下动画，还可以绘制一帧的画面，还可以做一些刚才讲的memory GC……

在游戏的世界里面，是如何让这个世界动起来的？

其实就是利用现代计算机非常高的计算速度，在每隔1/30秒把整个世界的逻辑和绘制全部跑了一遍，这就是Tick的魔力。

十年前我在做引擎的时候，第一个半年并没有像大家想象的，写了很多的graph feature，写了很漂亮的rendering、shader。我们首先定义的是数据、数据格式以及这些数据在引擎、编辑器、文件中应该怎么呈现，这些其实是引擎开发真正的核心。

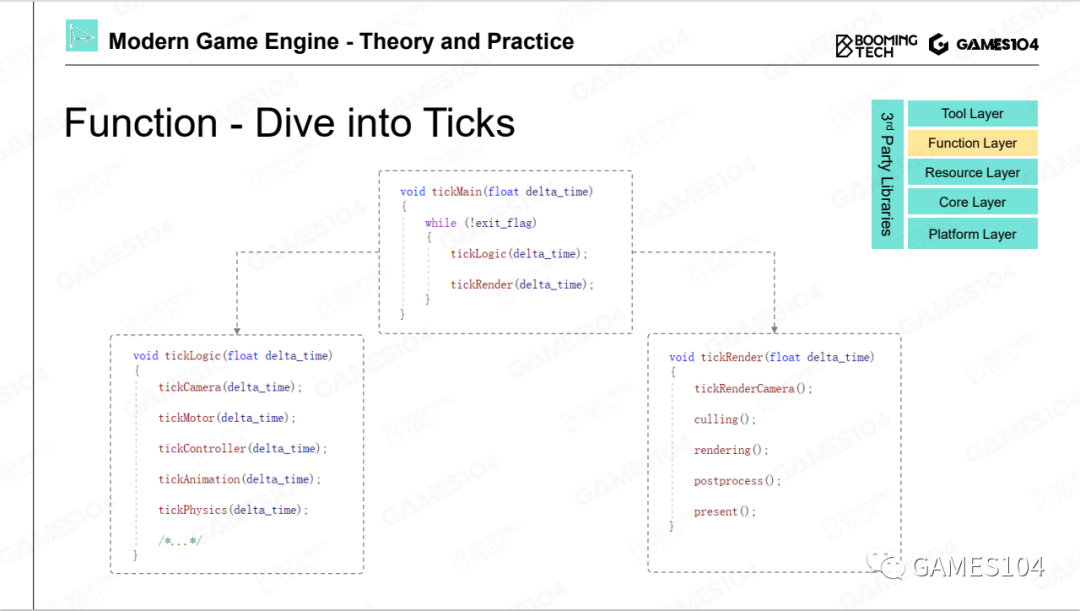

大家看现代游戏引擎，我会非常推荐找到这个tick函数，但它在源码里面不一定叫tick，一般在main函数里面会看到一个Tick。在Tick里面，就会出现两大神兽，一个叫Tick Logic，一个叫Tick Render。在第一讲里提到过游戏引擎不只是渲染，或者更确切地说渲染只是引擎的其中一部分，不是很大的一部分。也就是说一般会先Tick Logic，再Tick Render，它们的关系是什么呢？

继续回到我的这个民间物理科学家的思维方式，上帝如果把整个世界虚拟出来，首先会把整个世界的物理规则全部计算一遍。比如说现在有个姿态，无论绘不绘制它，这个姿态已经存在了，如果这个时候有惯性，那在下个Tick来的时候，是不是要再往前走一步？这也是自动符合物理学规律的。

但这个时候如果小明出现了，他有两双眼睛，他会选择一个视角去观察这个世界。我们以小明的眼睛生成一个二维的画面，这就是他所看见的东西，这个过程叫什么？就叫渲染。

所以说我们是以对这个世界的模拟为先——Tick Logic把这个世界模拟出来，然后再去渲染它，这就是现代游戏两大神兽的操作流程。

大家去看游戏，基本上就是先是逻辑后是渲染。逻辑把各个物体的输入输出读一遍，把整个世界的物理算一遍（比如把相机调一调、把角色动一动、把碰撞检测一下）。

比如张三有没有打中李四这件事是逻辑的事还是渲染的事？上完104课程的同学就会知道，那是逻辑的事。因为大家知道，无论你看见没看见，张三就是打中了李四，而且扣了李四的5点血，这就是逻辑。（以后讲到网络的时候，这个过程会更复杂）。

逻辑和绘制一定要严格细分，一个没有受过系统训练的游戏引擎开发者，很容易把两边的代码写混在一起，但是，如果把绘制和逻辑分开，基本上无论怎么写，都不会重合在一起。

渲染就更专业了，比如各种裁剪、光照、阴影、预计算等等（后面几节课会给大家介绍，这里不作为重点展开）。

所以每隔30秒tick，很多在屏幕上显示不出来的东西就会被裁掉，你只能看到你看得见的东西，你看到的人物的动作、树叶的飘落，都是一帧一帧地在变化，所以motion graph整个动画的基础理论就是依靠人的视觉残留感，从而产生一个连续的世界。这一点会在现代游戏中被充分地利用起来。

今天只是讲了一个功能层，最简单的东西就是从Logic到Render。

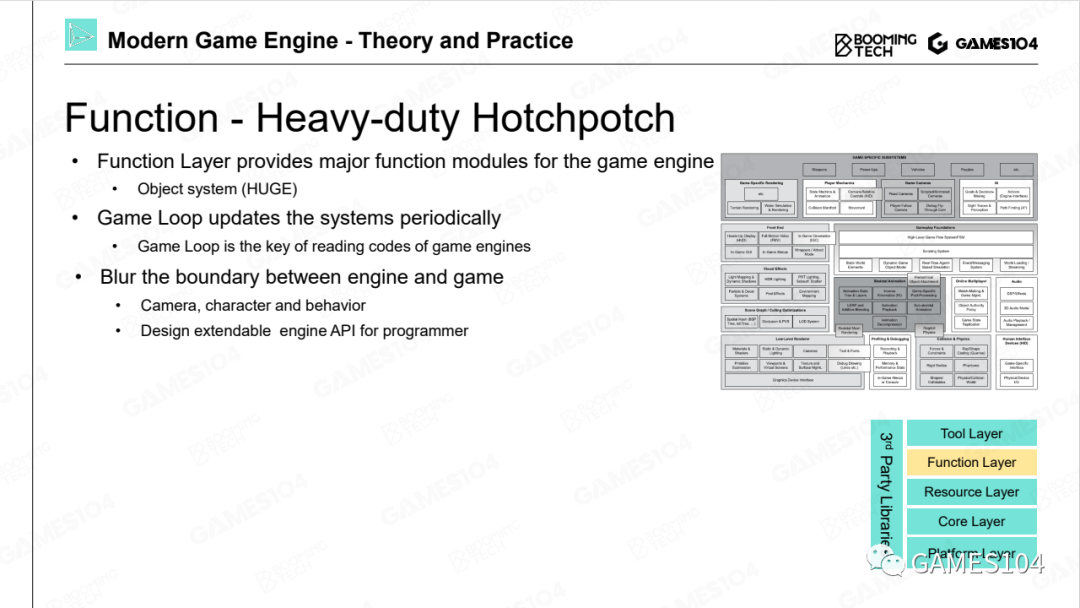

我想给大家讲一个概念，其实功能层是非常庞大的。我继续引用上古神书《游戏引擎架构》，这本书中关于功能层这一块的内容是最多的，真的是无所不有。

功能层有些模块是很清晰的属于游戏引擎的，比如绘制、渲染和管线，整个资产的管理等等，这些一定是属于引擎的。所以功能层在未来也会作为我们介绍的重点。

但功能层在很多引擎的架构中，它经常和具体的游戏关联在一起，让你无法区分。

比如相机控制，你觉得是游戏引擎提供的功能，还是说只要提供基础的相机绘制能力，相机的控制就交给某一个特定的游戏？比如说第三人称的射击游戏，希望这个相机有手持摄像机的摇晃感，那这个时候相机的摇晃、镜头的模糊、拉远拉伸等等，它其实是跟这个游戏有密切的关系的。这个模块是不是应该作为游戏的代码，而不是作为游戏引擎的代码呢？所以很多时候哪些功能属于游戏，哪些功能属于引擎，基本上就会在功能层上打架。

多核时代的游戏引擎架构

希望同学们能注意到一件事情：现在计算机的架构，已经在十几年前逐渐从单核走向多核。未来的多核时代，也会是游戏引擎架构的一个核心方向。

大家知道最早的游戏引擎是单线程的，就是一个线程跑道，后来有多核了。

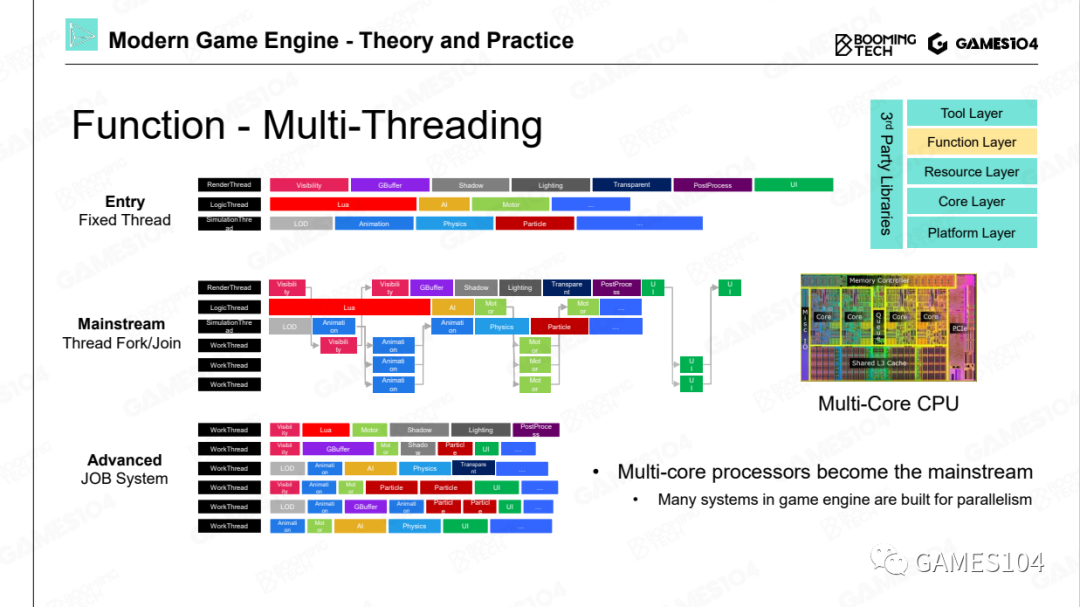

最简单的做法是什么呢？比如说刚才讲了一个叫tick logic，一个叫tick render，我把logic和render分到两个线程里面去，当然还有额外的线程，比如做加载的。这是一个比较基础的多线程的算法。

现在的商业引擎，比如Unity或者Unreal，他们会再往前走一步，会把一些特别容易并行化的计算（比如物理、一些其他的animation等）单独地fork出来，分散到很多很多引擎。现在很多主流引擎都是这样的一个架构。

我们认为未来的引擎架构，能不能把所有的任务变成一个原子的，我们叫做job。你有4个核、8个核、16个核，没关系，我就一直扔，把你每个核吃得满满的。从上面的图来看，是不是觉得好像第三种方案看上去更漂亮点？

引擎到底是按照哪一种架构，其实有一个很简单的做法：你打开一个游戏，打开Windows的CPU profiling工具，去看每个CPU代表的那个小窗口是不是都吃得满满的？如果出现了有的吃得很满、有的吃不掉的情况，那它的多线程大概率是没有采取高级的job系统去做的。

这件事情可能比大家想象的要复杂得多。当真的去写游戏功能层的时候，你会发现很多计算中间是有一个依赖关系的，学术术语叫做dependency。

比如我现在拿手一挥，手上想打出个特效，那首先这个动画系统要算完，直到我的手到达特定位置，这时候才能把位置传导给粒子系统，然后把一个个小的光的粒子发出来。粒子系统的计算和动画系统的计算，对于角色来讲必须要有个先后关系。这一套非常高效率的多核并行架构，它难就难在dependency的管理上面，能够让它不出乱子。

我希望大家建立一个概念：未来的引擎架构一定是个多核架构。大家开始进行底层架构的时候，非常强烈推荐从多核开始去设计和思考整个底层代码。

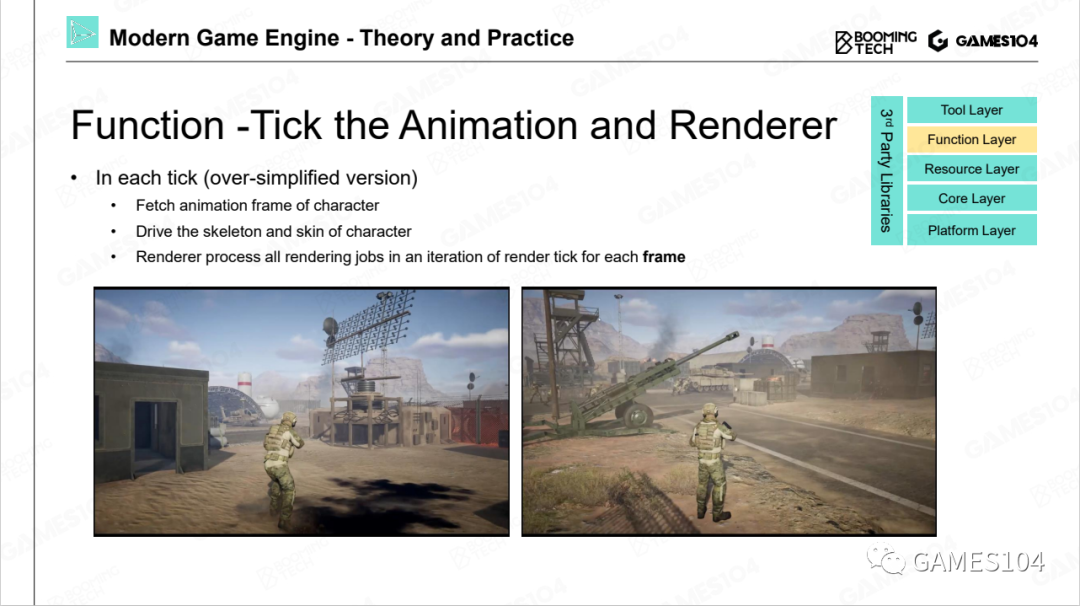

我们的引擎之旅，到了功能层之后，小明同学已经非常厉害了。他已经知道把自己动画系统的角色挂到主的tick上了，他知道去做动作的时候，要在tick logic里面加一个tick animation，这样每次从资源里面把一个个的动画帧读进来，再把它骨骼驱动起来，那这个人就可以动起来了，然后在render里面每一帧去绘制，那个角色就绘制出来了。

小明肯定不止于此，因为我们是要做完整的游戏引擎的。因此下节课将和大家分享引擎架构分层的其他内容，如核心层、平台层等。

我们且听下回分解。
