1 Z-buffer深度缓存

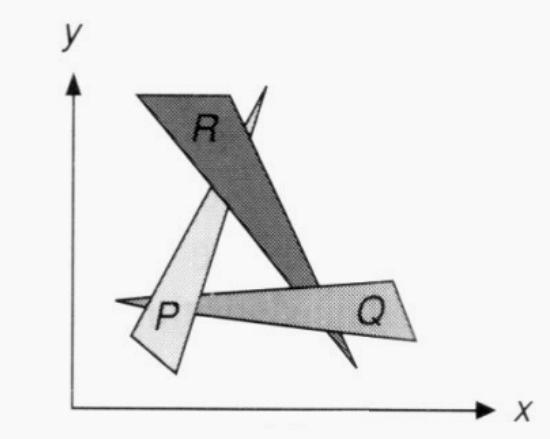

不对三角形进行排序，在每个像素上对z值 比大小
用一块缓存，存放每个像素的深度信息

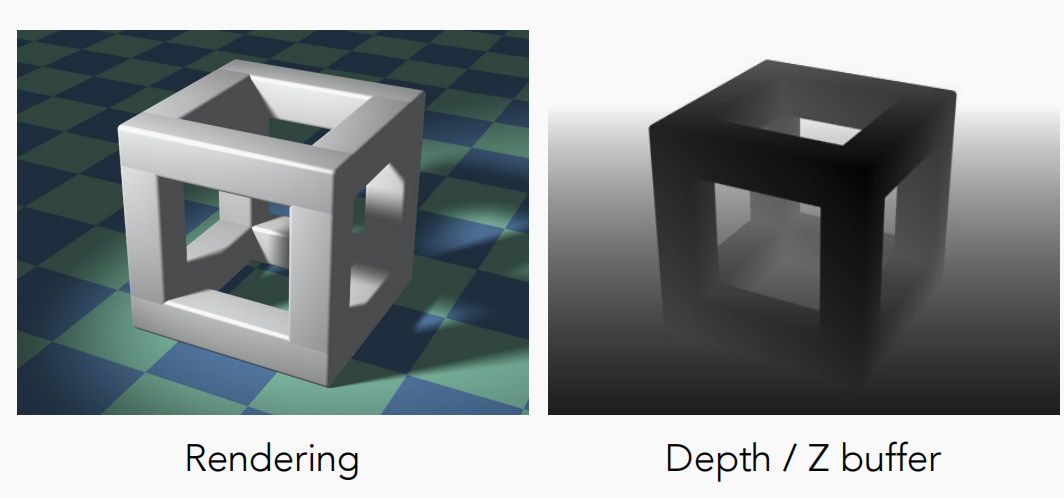

得到最终渲染图像的同时会有一个深度缓存产生
1、frame buffer 存放每个像素的颜色
2、depth buffer 存放每个像素的深度信息(也叫z-buffer)
注意相机看向-z轴，为了方便计算对z轴数值取绝对值，z越大越远
建立深度缓存的方法
-先建立一个深度缓存，其实就是个二维数组zbuffer[width][height]，并且初始化每个数组元素为无穷
-遍历每个三角形所覆盖的每个像素，将该像素所对应的场景中的那个点的z值跟zbuffer对应位置的z作比较，小则覆盖
输入的是三个顶点，怎么知道三角形覆盖的某个像素存的z值是多少？ —重心坐标插值

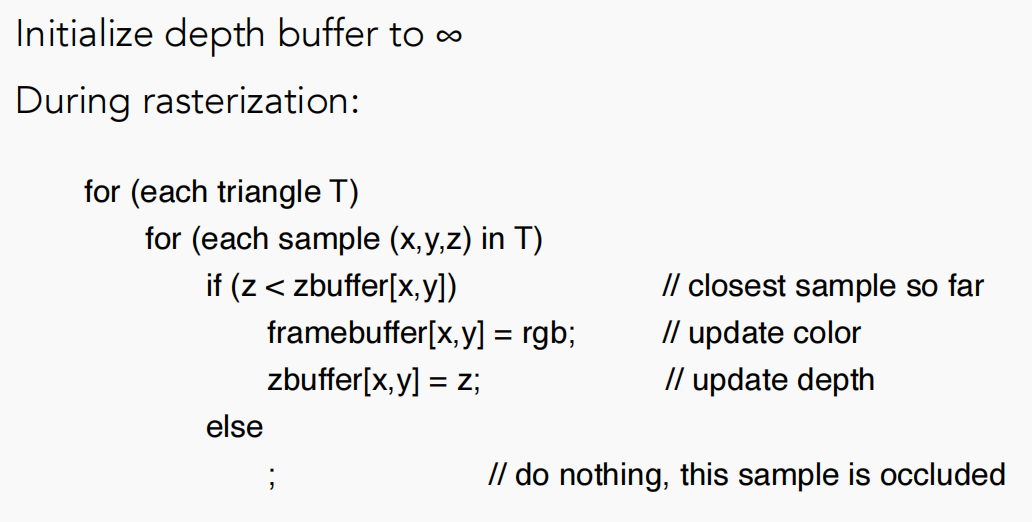

代码表述

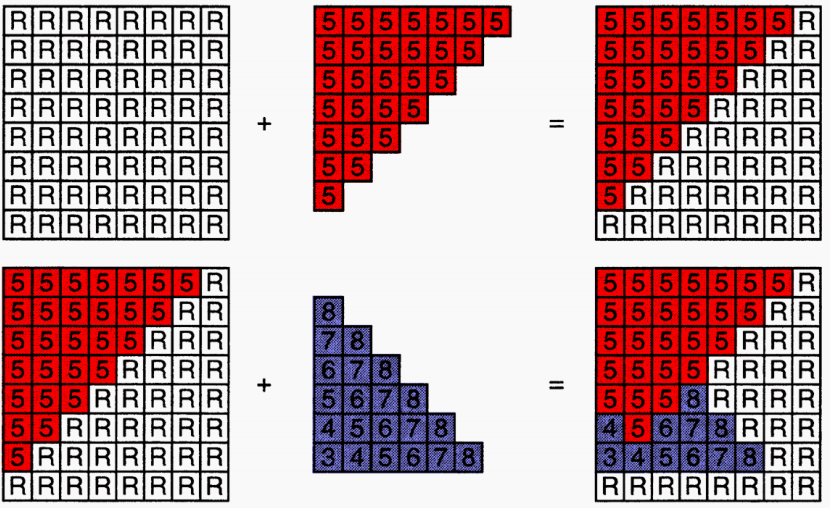

图形示例
另外，如果采用MSAA抗锯齿，则深度缓存不再每个像素存一个z，而是对每个采样点存放一个深度

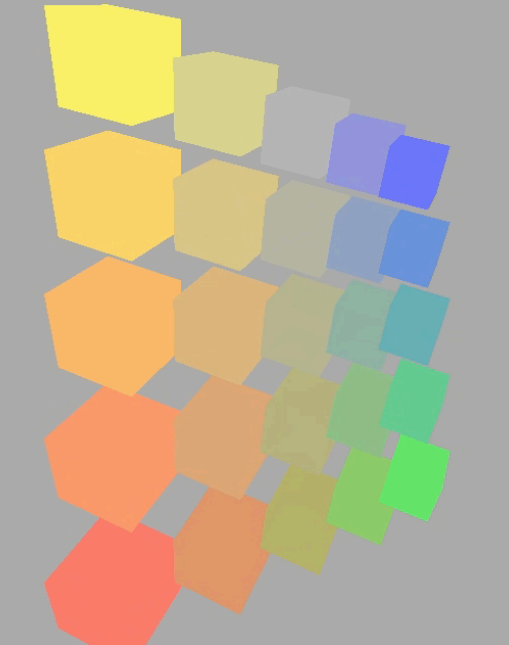

至此已经可以在屏幕上画出各种三角形组成的有遮挡的模型，如下图(左)

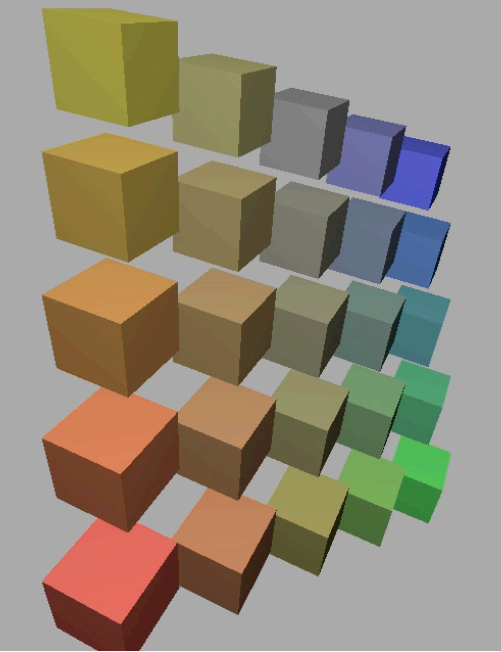

但是这图也太假了，我们想要的是下图(右)这种根据光源的位置/夹角，模型表面颜色会有明暗不同

2 Shading着色

着色：对不同物体应用不同的材质
计算着色的玩意儿叫shader(着色器)
以下着色计算都是考虑在一个点上进行计算，要应用到整个模型，则需要在所有点上进行着色计算

2.1 Phong / Blinn-Phong 着色模型

某个光源下，物体表面反射出三种不同的状态
漫反射、高光、环境光
计算物体表面某个点的着色需要以下定义
需要提醒的是v、n、l 方向向量都是单位向量
Surface parameters：表面属性，定义该点的颜色、高光度、粗糙度等等。

2.1.1 Diffuse Reflection漫反射

光线打到物体表面某个点，会被均匀地反射到四面八方
为什么光照到物体上，同一个表面的不同点表现出明暗不同？
因为每个点接受到的光的能量不同，每个点其实微观上是一个平面
如何计算一个单位面积(点)收到多少能量？
(1) 光线与该点法线的夹角大小不同，接收到能量不同
夹角θ越大，cosθ越小，接收到的光线(能量)越少，即收到的能量与cosθ成正比 cosθ = l · n

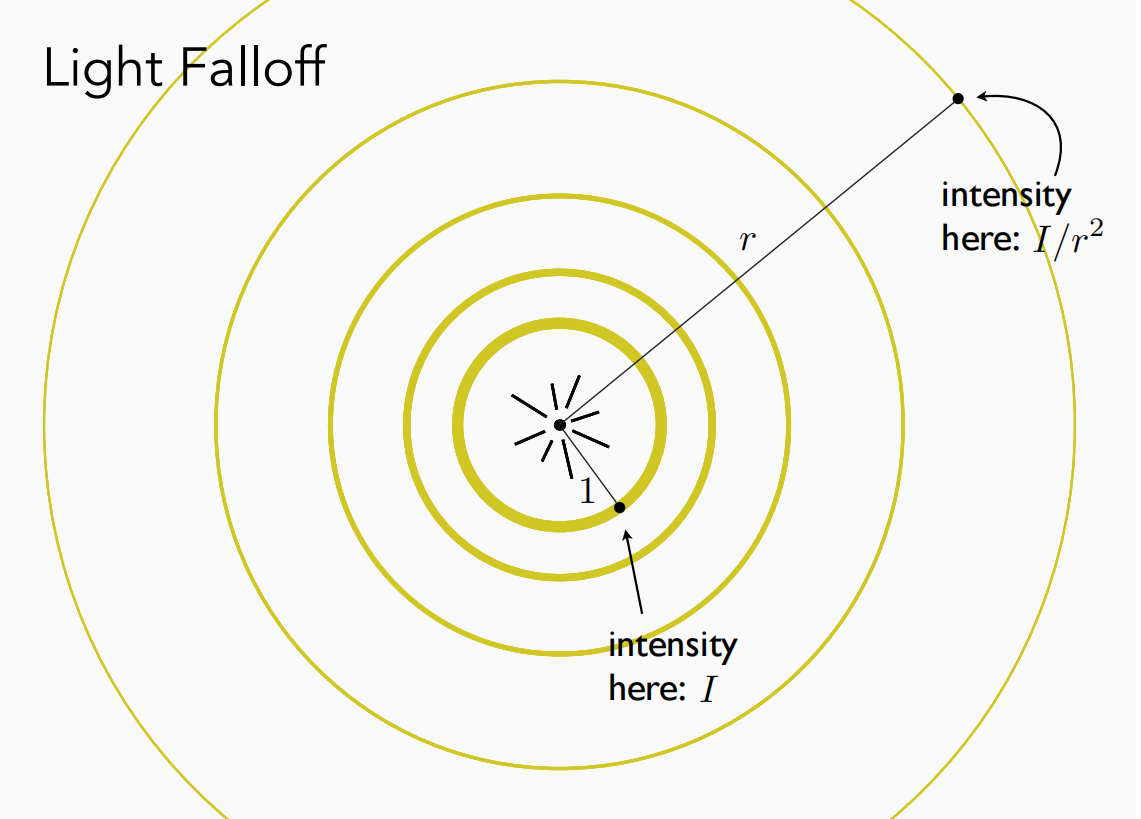

(2) 光线传播本身会衰减
假设光是均匀发散出去，则在发射出去的一个球面上的光密度跟传播长度r成反比
定义光在传播到单位距离的时候，强度是I，则传播到r处时的能量 = I / r²
最终一个点上的漫反射光强度(经验公式)
L_d = k_d(I/r²)max(0,n·l)
注意物体表面接收到能量后，均匀的向四面八方发射，所以与观察角度无关(不管什么角度看过去都是一样的结果)，
k_d就是三通道的颜色值
在一个石膏球上进行漫反射计算的结果
看单个球体随着光源跟法线夹角逐渐变大，颜色会越来越暗

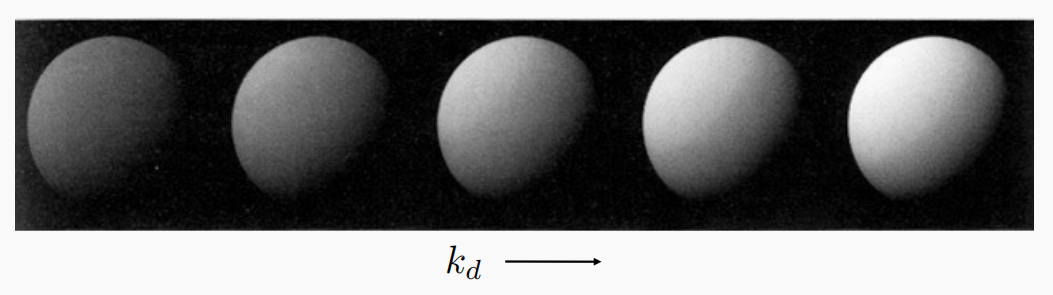

从左到右每个球体的k_d值越来越大，

2.1.2 Specular高光

在已经计算完物体的漫反射的基础上，加入高光。
注意：反射(能看见高光的接近镜面反射)和漫反射是同时发生的，只是计算方式不同，分开讨论

什么情况下能看到高光？
高光一般产生在比较光滑的物体上，类似镜子、玻璃、光滑的头。。。
绝对光滑的物体的镜面反射那就只能在R这一个方向看到高光，别的任何角度、方向都是看不到的
但只要稍微不那么光滑，那我们将能在镜面反射方向的附近一个小区域内可看见高光

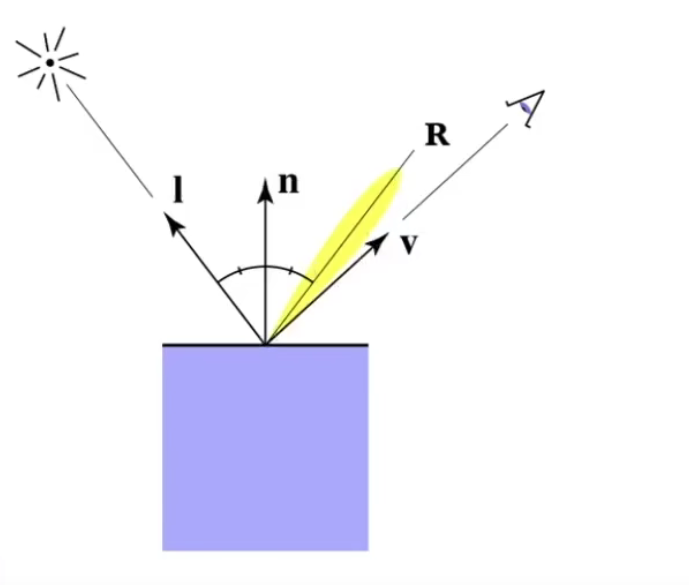

所以v和R足够接近的时候能看见高光

但是如果对v和R的接近程度进行判断，我们就必须算反射方向R,麻烦(Phong模型就是算R，判v·R)

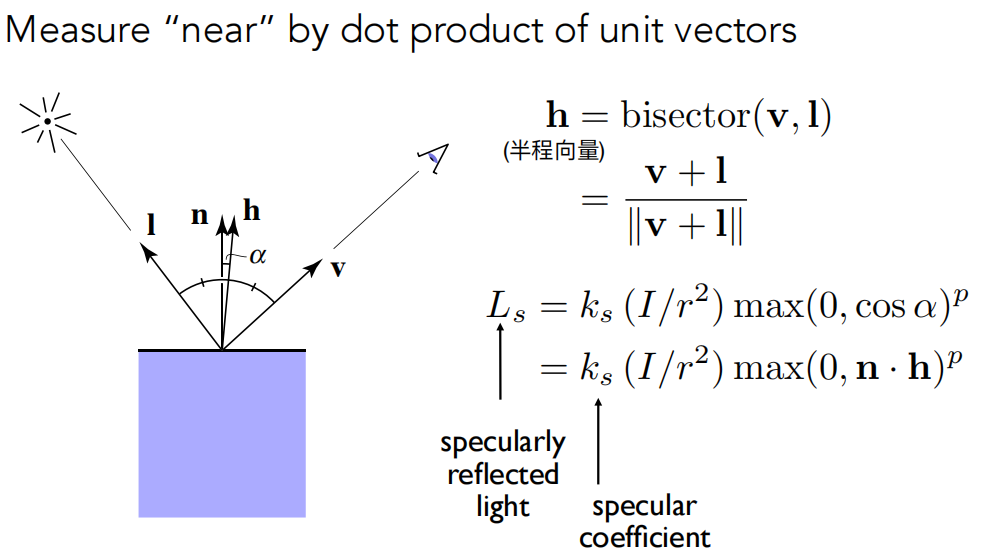

Blinn-Phong方法：利用半程向量与法向量的点积来判断高光程度
这种方法，好在舍弃掉了镜面反射方向R，半程向量h特别好算，光线入射方向+视线方向，再化单位向量即可，再利用公式算出高光强度L_s就行，这个高光计算公式跟漫反射的没多大区别
为啥考虑了光线的衰减(I/r²)，但没考虑吸收了多少光呢(n·l)？
经验模型，意思意思就行了，怎么方便怎么来
为啥最后p次方？
为了让衰减速率变得快些让高光范围变小，比如我视线偏离镜面反射角度都快45度了还能看到高光，不行吧。

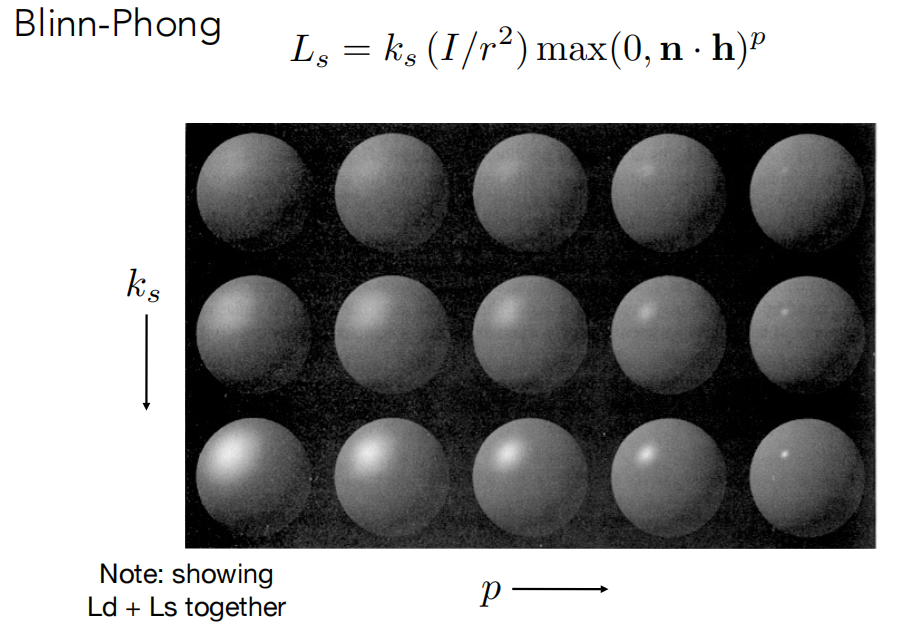

k_s是镜面反射系数，p是高光范围控制

2.1.3 Ambient环境光

环境光真要计算得真实的话就太复杂了，Bulinn-Phong着色模型计算中，环境光直接是一个常数仅仅是保证模型没有纯黑的地方(多少有点光照上去吧)
给光照强度乘个系数k_a，用这个系数控制环境光强度L_a

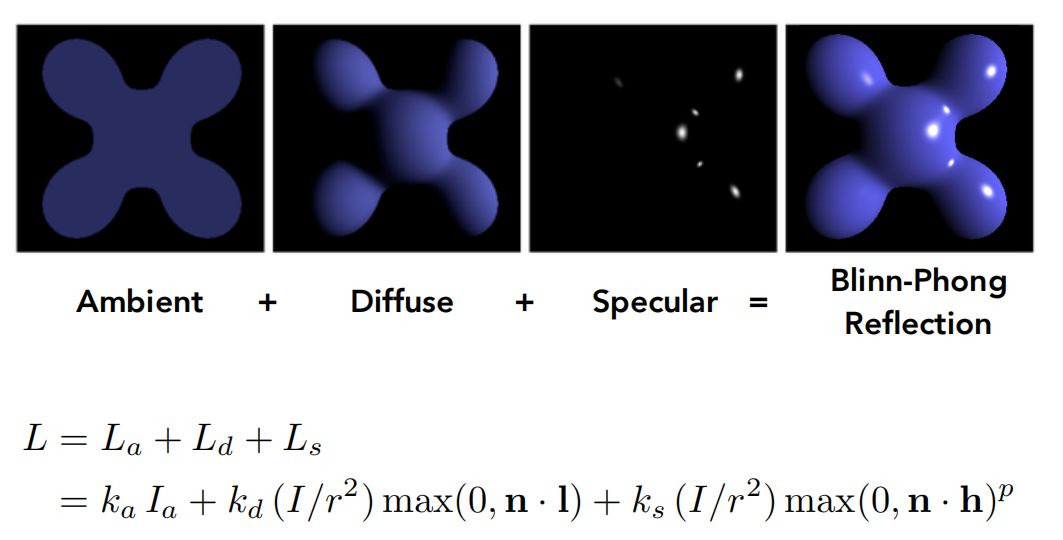

最终的Blinn-Phong反射模型
前面的讨论都是对物体某一个点进行的计算，最终要对物体所有的点应用后(不一定是所有的点哦，计算量太大了)，得到完整的渲染结果

2.2 Shading Frequencies着色频率

学会了布林冯着色模型的对点的着色计算方式
接下来就该考虑到底以什么样的一个频率去应用，或者说到底要对哪些点进行计算？
每个像素算一次？每个三角形的顶点算一次？

以下图形就是着色频率不同，最终效果的差异分别是：
(1)面着色，一个平面计算一次，计算结果应用给该平面的每个点
(2)顶点着色，每个顶点都计算一次，然后面内点做插值
(3)像素着色，算出每个顶点法线，对法线进行插值得到面内每个像素的法线，再做着色计算

2.2.1 Flat Shading面着色

面着色，每个面只有一个法线，进行一次着色计算，应用到该面内所有像素
所以每个面内部的颜色(明暗)没有差异

2.2.2 Vertex Shading顶点着色

算出每个顶点的法线，然后对每个顶点计算着色，最后把着色结果插值得到三角形内部的颜色值

每个面的法线好算，通过任意两个边做个叉乘就行
那每个顶点的法线怎么算？—— 没必要算，也不用算，三角形每个顶点都有自己法线。
若没定义顶点法线，单单一个顶点是算不出法线的，必须通过该点相邻的三角面的法线做个平均或者加权平均
N_v = (N₁+N₂+N₃+N₄)/4

2.2.3 Pixel Shading

通过重心坐标计算得到每个像素的法线，然后对每个像素计算着色
注意：Phong Shading != Blinn-Phong反射模型是完全不同的东西
在这里插入图片描述

3 Graphics Pipeline图形管线

渲染管线：把一个场景经过一系列的处理，最后再显示器上显示一张图像，这一系列过程就叫渲染管线
虽然不够详细，但是流程大概可以描述为以下几个阶段
1、输入一堆三维空间中的点
2、经过MVPV变换后得到这些点在屏幕上的二维坐标
3、规定哪些点相互构成三角形(指定图元拓扑结构)
4、光栅化，得到被三角形覆盖的像素
5、着色计算，计算每个像素该显示什么，应该是什么颜色，Z-buffer的生成等
6、把计算结果存到一个缓存中，输出到显示器。
