OpenCASCADE 投影生成PCurve

eryar@163.com

Abstract: Geometry Curves and Surfaces in BRep are parametric equations. So given a parametric space curve and a geometry surface can map to a 3d geometry curve. The parametric space curve is PCurve. When given a 3d geometry curve and surface, how to get the PCurve?

Keywords: BRep, PCurve, Project

1 Introduction

在几何造型内核OpenCASCADE中，几何曲线和曲面都是以参考方程的方式精确表达。在几何曲面上任意画一条曲线，在曲面的参数空间(U, V)都有对应的一条参数曲线PCurve。通过参数曲线可以容易地计算空间曲线，若已知几何曲面及曲面上的一条曲线，如何求出PCurve呢？

PCurve是几何内核中BRep的一个重要概念。将几何曲线生成Edge是没有PCurve的，只有将Edge生成Wire，再用Wire来限定几何曲面来生成Face时，Edge才需要有PCurve。如果在用Wire来限定曲面时没有生成PCurve，则生成的Face显示会有问题，布尔运算会有问题，即这个Face是有问题的。

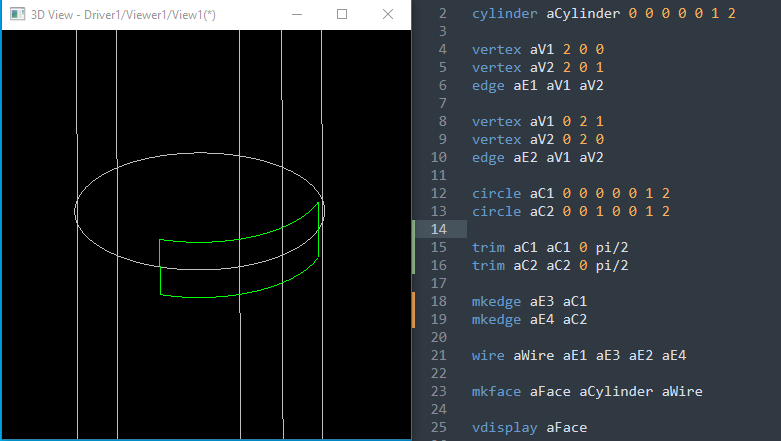

在用类BRepBuilderAPI_MakeFace生成Face时，会用几何曲面的参数边界Bounds来生成PCurve。如果指定曲面和Wire来生成Face时，是没有生成PCurve的，如下图为一个圆柱面及圆柱面上的Wire生成的Face，显示是有问题的：

图右边是对应的Tcl脚本。即如果通过这种方式来生成Face，Edge中的PCurve由自己负责。

2 GeomProjLib

在OpenCASCADE已知曲面和曲面上的曲线，生成PCurve使用类GeomProjLib：

这里Project投影的意思是计算参数空间曲线的意思，不是模型沿指定方向投影得到平面上的线的意思。以前我也是将这里抽投影与视图的平行投影、透视投影等混淆。

3 ProjLib

类GeomProjLib只是一个包含静态函数的类，其底层使用类包ProjLib。这里的投影库的作用就是专门用来计算PCurve，即回答PCurve从哪来的问题。下图是ProjLib中的类图：

对应基本的解析曲面，都有一种投影器Projector：

ProjLib_Plane：计算平面上基本解析曲线在平面参数空间的PCurve；

ProjLib_Cone：计算圆锥面上基本解析曲线在圆锥面参数空间的PCurve；

ProjLib_Cylinder：计算圆柱面上基本解析曲线在圆柱面参数空间的PCurve；

ProjLib_Sphere：计算球面上基本解析曲线在球面参数空间的PCurve；

ProjLib_Torus：计算圆环面上基本解析曲线在圆环面参数空间的PCurve；

最后通过类ProjLib的静态函数Project来对基本曲面上的曲线进行投影：

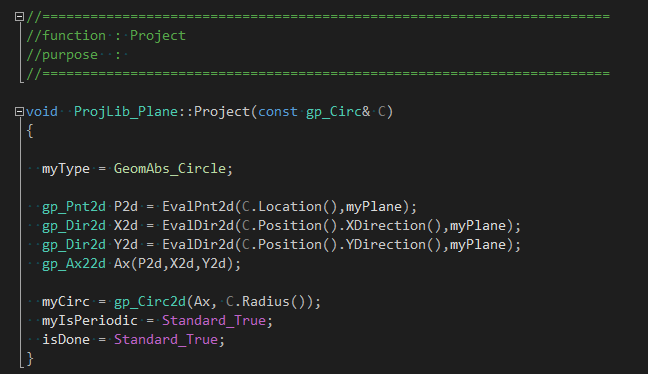

我们还在来看圆向平面投影的源码，侯捷说过“源码之前，了无秘密”。

按我们画法几何的投影概念来理解圆向平面投影：圆的投影一般为椭圆。当圆所在的平面为投影面平行面时，它在该投影面在投影仍为圆。从源码可以看出，这里的投影不是画法几何中的投影，而是计算PCurve。

4 Conclusion

理解了包ProjLib的作用，就可以根据曲面和曲面上的曲线计算出对应到参数空间的PCurve。这样就可以解决前面已经圆柱面上的线生成正确的圆柱面Face了。
